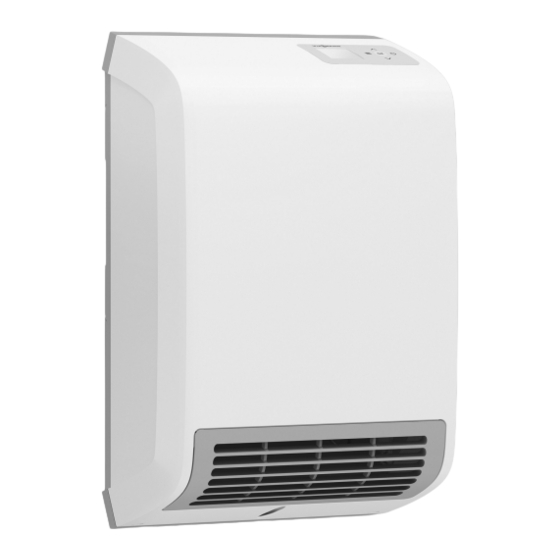

Viessmann Vitoplanar EQ4P Typ EQ4P.A2000 Montage- Und Serviceanleitung
Elektro-schnellheizer
Vorschau ausblenden
Andere Handbücher für Vitoplanar EQ4P Typ EQ4P.A2000:
- Bedienungsanleitung (16 Seiten) ,
- Montage- und serviceanleitung (20 Seiten)
Verwandte Anleitungen für Viessmann Vitoplanar EQ4P Typ EQ4P.A2000
Inhaltszusammenfassung für Viessmann Vitoplanar EQ4P Typ EQ4P.A2000
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitoplanar EQ4P Typ EQ4P.A2000 Elektro-Schnellheizer VITOPLANAR EQ4P Bitte aufbewahren! 5813248 DE 4/2018...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- ¨ den für Menschen und Sachwerte auszuschließen. Erläuterungen der Sicherheitshinweise Gefahr Hinweis ¨ Dieses Zeichen warnt vor Angaben mit dem Wort Hinweis enthal- Personenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sicherheitshinweise (Fortsetzung) Anschluss des Geräts Befestigen Sie das Gerät wie in den n Bei Festanschluss muss das Gerät über eine Trennstrecke von mindes- Kapiteln „Montageablauf/Wandauf- tens 3 mm allpolig vom Netzanschluss hängung montieren“ und „Montage- getrennt werden können. ablauf/Gerät anbauen“ beschrieben. n Das Gerät darf nur durch autorisierte Gefahr ¨...
- Seite 4 Sicherheitshinweise (Fortsetzung) Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb des Geräts. Defekte Bauteile müssen durch Originalteile ersetzt werden. Betreiben des Geräts Gefahr Betreiben Sie das Gerät nur in vollstän- ¨ Die Berührung mit elektrischem dig installiertem Zustand einschließlich Strom kann zu lebensbedrohenden aller Sicherheitseinrichtungen.
- Seite 5 Sicherheitshinweise (Fortsetzung) Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit dem Gerät geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung einschränken. Bei Austausch ausschließlich Originalteile oder vom Hersteller freigegebene Ersatzteile ver-...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Bestimmungsgemäße Verwendung ............Gerätebeschreibung ................Lieferumfang ..................■ Montageort ..................■ Montageablauf Wandaufhängung montieren ..............Gerät anbauen ..................Elektrisch anschließen ................Anschluss an eine Steckdose ............. 10 ■ Festanschluss ..................10 ■ Inbetriebnahme und Stö- Inbetriebnahme .................. -
Seite 7: Bestimmungsgemäße Verwendung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. - Seite 8 Information Gerätebeschreibung (Fortsetzung) Empfohlene Abstände ■ Montagehöhe: 300 bis 500 mm über dem Fußboden. ■ Seitlicher Abstand zur Wand für einfacheres Reini- gen des Staubfilters: 275 mm auf einer Seite des Geräts. Ansonsten muss das Gerät vor Herausziehen des Staubfilters von der Wandaufhängung gelöst wer- den.
-
Seite 9: Wandaufhängung Montieren
Montageablauf Wandaufhängung montieren 1. Löcher an der Wand anzeichnen. Dazu die Wandaufhängung als Schablone ver- wenden. 2. Befestigungslöcher bohren. 3. Wandaufhängung mit geeigneten Schrauben und Dübeln in der Wand befestigen. Hinweis Mit dem horizontalen und vertikalen Langloch kann die Wandaufhängung waagrecht ausgerichtet wer- Abb. -
Seite 10: Anschluss An Eine Steckdose
Montageablauf Elektrisch anschließen (Fortsetzung) Anschluss an eine Steckdose Gefahr 1. Überschüssige Netzanschlussleitung im Leitungs- Verletzungsgefahr durch elektrischen Strom. depot an der Geräterückseite aufwickeln. Darauf achten, dass die Steckdose an den Schutzleiter angeschlossen ist. 2. Netzanschluss-Stecker des Geräts in die Steck- dose stecken. -
Seite 11: Inbetriebnahme
Inbetriebnahme und Störungsbehebung Inbetriebnahme Das Gerät ist betriebsbereit, sobald es an der Wand befestigt und elektrisch angeschlossen ist. Einweisen des Gerätebetreibers Übergabe des Geräts ■ Den Benutzer in die Funktionen des Geräts einwei- sen. ■ Den Benutzer auf mögliche Gefahren hinweisen. Bedienungs- und Serviceunterlagen Alle Technischen Unterlagen dem Benutzer überge- ben. -
Seite 12: Einzelteile
Einzelteillisten Einzelteile Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. des Geräts (siehe Typenschild) ■ Bezeichnung und Positionsnummer des Einzelteils (aus dieser Einzelteilliste) 0003 0002 0001 0004 Abb. 6 Pos. Bezeichnung 0001 Geräteabdeckung EQ4P 0002 Staubfilter 0003 Wandhalter 0004 Anschlussleitung 0005... - Seite 13 Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
-
Seite 14: Maße Und Anschlüsse
Technische Daten Maße und Anschlüsse Abb. 7 Lufteintritt Luftaustritt Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energie- verbrauchsrelevanter Produkte (ErP). Vitoplanar EQ4P EQ4P.A2000 Wärmeleistung Nenn-Wärmeleistung P Mindestwärmeleistung (Richtwert) P Max. kontinuierliche Wärmeleistung P max,c Hilfsstromverbrauch Bei Nenn-Wärmeleistung el 0,000... -
Seite 15: Datentabelle
Technische Daten Datentabelle Vitoplanar EQ4P EQ4P.A2000 Elektrische Daten Anschlussleistung 2000 Phasen Nennspannung ~230 Frequenz 50/- Abmessungen Höhe Breite Tiefe Gewicht Ausführungen Frostschutzstellung °C Schutzart (IP) IP24 Schutzklasse Farbe Verkehrsweiß, RAL 9016 Werte Leistungsstufen Einstellbereich °C 5 - 30 Betriebsgeräusch dB(A) -
Seite 16: Endgültige Außerbetriebnahme Und Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 17: Konformitätserklärung
Bescheinigungen Konformitätserklärung Vitoplanar EQ4P Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS II 2009/125/EG Ökodesign-Richtlinie Angewandte Normen:... - Seite 18 Stichwortverzeichnis Stichwortverzeichnis Einzelteilliste.............. 12 Maße und Anschlüsse..........14 Gerätebeschreibung.............7 Störungsbehebung............. 11 Inbetriebnahme............11 Technische Daten............14 Konformitätserklärung..........17...
- Seite 20 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
