3.10 Schnellwechseleinrichtung

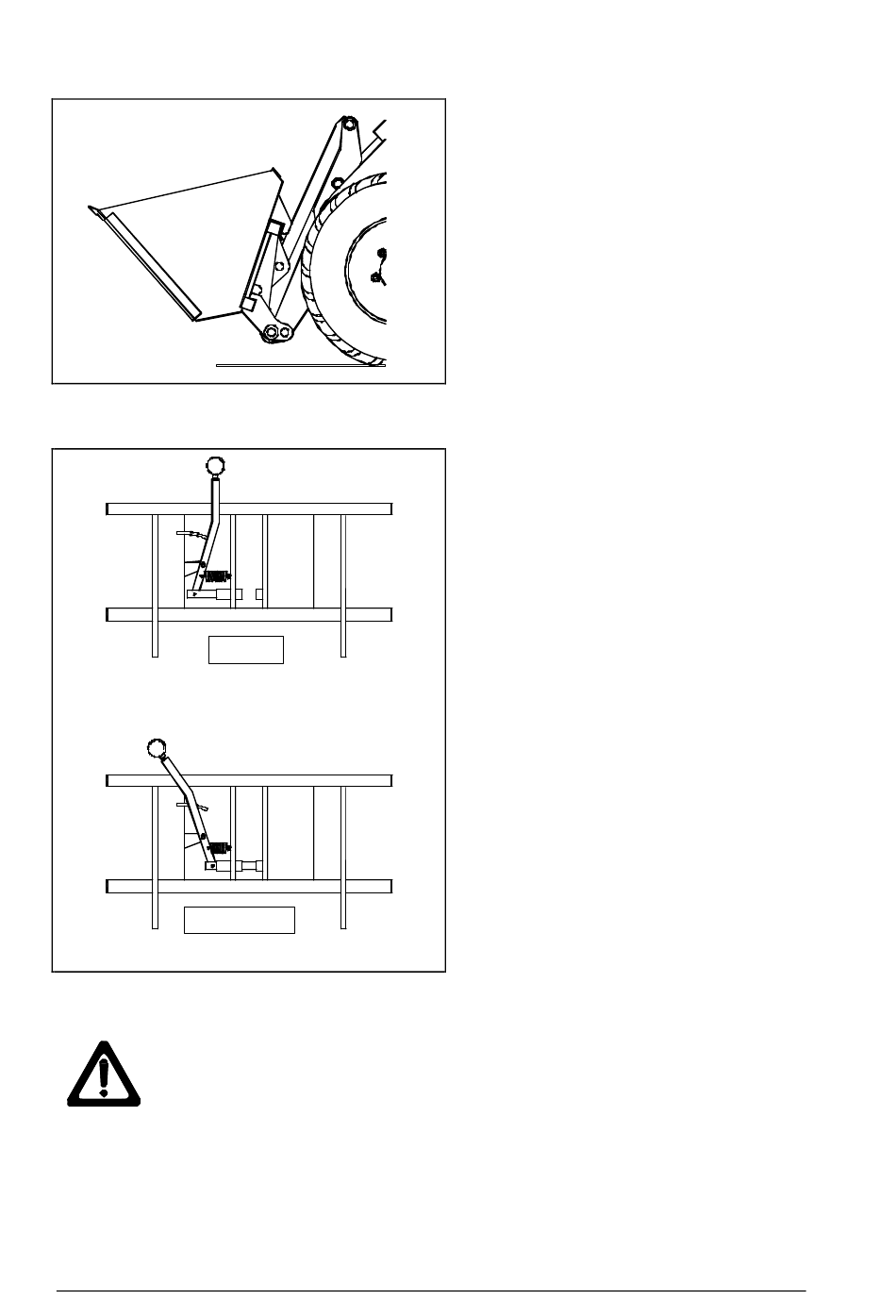

Abb. 1: Aufnehmen des
Arbeitswerkzeuges
Offen
Verriegelt
Abb. 2: Verriegeln des Arbeitswerkzeuges
Warnung!
Der Lader ist serienmäßig mit einer
mechanischen
Schnellwechseleinrichtung
ausgerüstet. Die
Schnellwechseleinrichtung dient zum
einfachen Wechsel der Arbeitsgeräte.
Hierzu ist der Lader an das
Arbeitswerkzeug heranzufahren und
das Werkzeug ist in den U-Profilen
aufzunehmen (Abb.1).
Danach den Werkzeugzylinder
einziehen und das Werkzeug
verriegeln (Abb. 2).
Beim Abkuppeln wird in umgekehrter
Reihenfolge vorgegangen.
Nach jedem Kupplungsvorgang muss kontrolliert
werden, ob der Verriegelungsbolzen
ordnungsgemäß im Arbeitswerkzeug sitzt.
36
