Timan 3400 Bedienungsanleitung Seite 61

ITIMJ1N

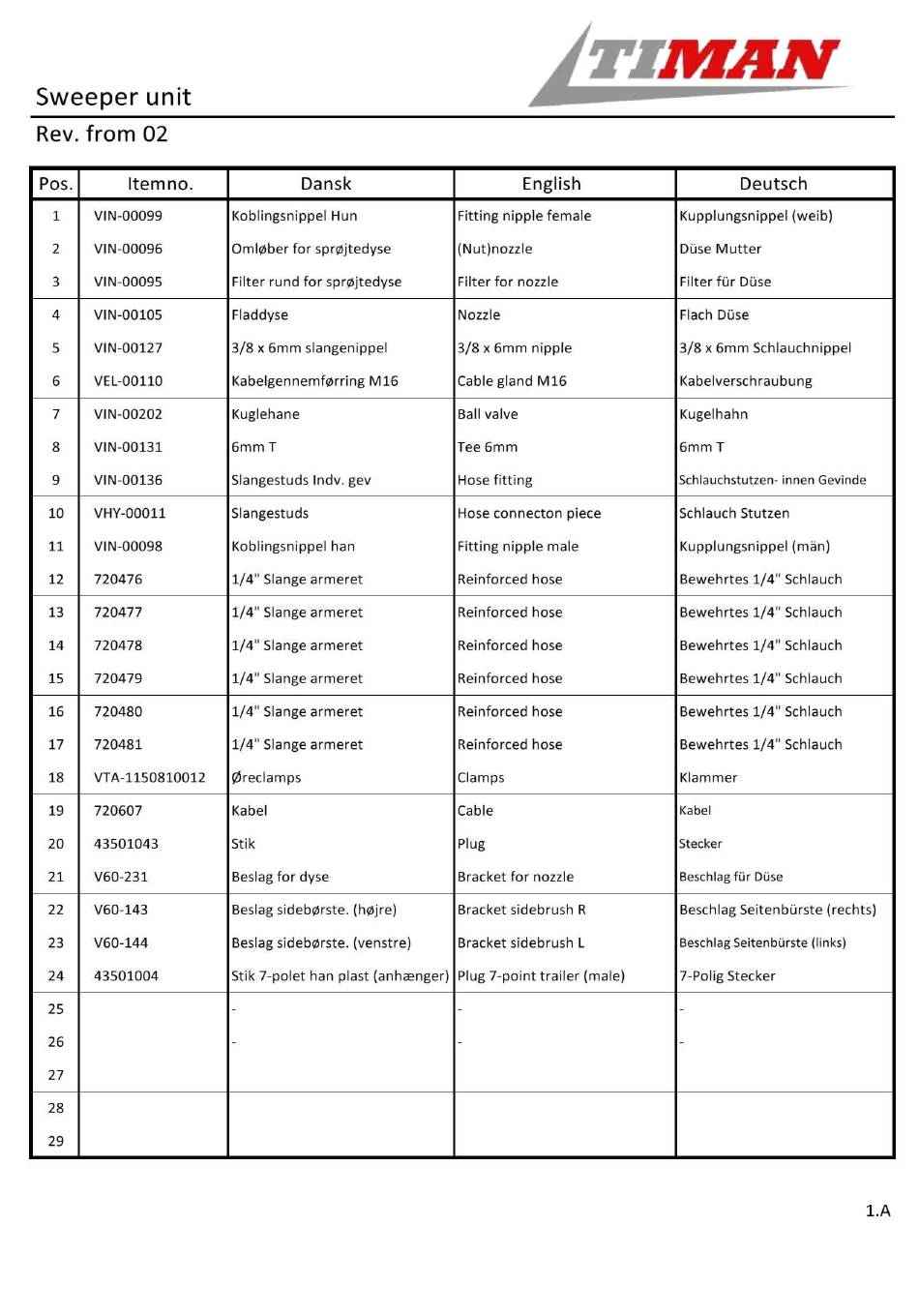

Sweeper unit
Rev, from 02
Pos. Itemno. Dansk English Deutsch
1 VIN-00099 Koblingsnippel Hun Fitting nipple female Kupplungsnippel (weib)
2 VIN-00096 Omløber for sprøjtedyse (Nut)nozzle Düse Mutter
3
VIN-00095 Filter rund for sprØjtedyse Filter for nozzle Filter für Düse
4 VIN-00105 Fladdyse Nozzle Flach Düse
5 VIN-00127 3/8 x 6mm slangenippel 3/8 x 6mm nipple 3/8 x 6mm Schlauchnippel
6 VEL-00110 Kabelgennemførring M16 Cable gland M16 Kabelverschraubung
7 VIN-00202 Kuglehane Ball valve Kugelhahn
8 VIN-00131 6mm T Tee 6mm 6mm T
9
VIN-00136 Slangestuds lndv. gev Hose fitting Schlauchstutzen- innen Gevinde
10 VHY-00011 Slangestuds Hose connecton piece Schlauch Stutzen
11 VIN-00098 Koblingsnippel han Fitting nipple male Kupplungsnippel (man)
12 720476 1/4 Slange armeret Reinforced hose Bewehrtes 1/4 Schlauch
13 720477 1/4 Slange armeret Reinforced hose Bewehrtes 1/4 Schlauch
14 720478 1/4 Slange armeret Reinforced hose Bewehrtes 1/4' Schlauch
15 720479 1/4" Slange armeret Reinforced hose Bewehrtes 1/4' Schlauch
16 720480 1/4" Slange armeret Reinforced hose Bewehrtes 1/4" Schlauch
17 720481 1/4' Slange armeret Reinforced hose Bewehrtes 1/4" Schlauch
18 VTA-1150810012 Øreclamps Clamps Klammer
19 720607 Kabel Cable Kabel
20 43501043 Stik Plug
Stecker
21 V60-231 Beslag for dyse Bracket for nozzle
Beschlag für Düse
22 V60-143 Beslag sidebørste. (højre) Bracket sidebrush R Beschlag Seitenbürste (rechts)
23 V60-144 Beslag sidebørste. (venstre) Bracket sidebrush L
Beschlag Seitenbürste (links)
24 43501004 Stik 7-polet han plast (anhnger) Plug 7-point trailer (male) 7-Polig Stecker
25 - - -
26 - - -
27
28
29
