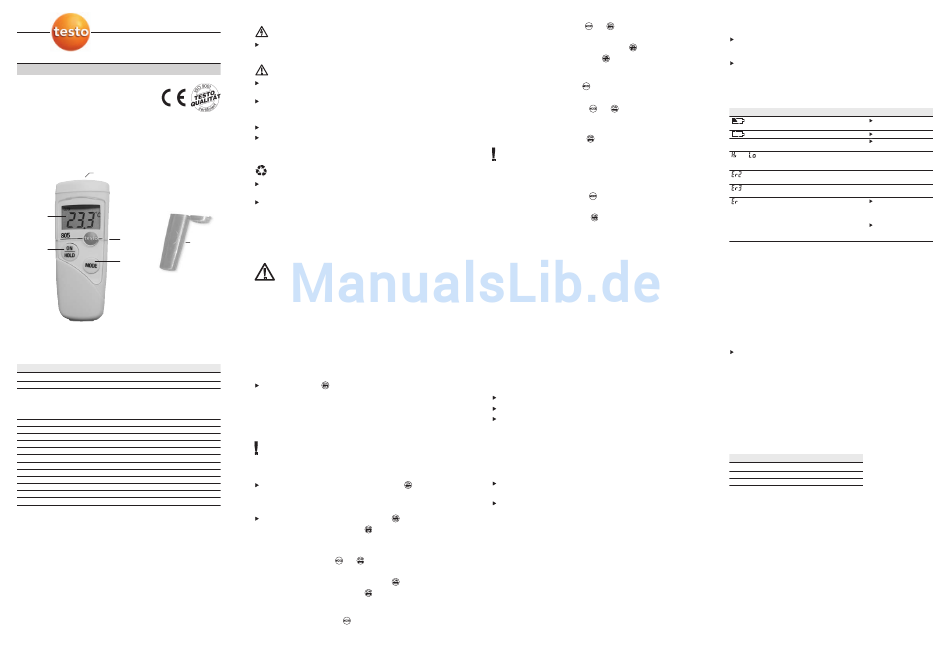

testo 805
Infrarot-Thermometer
Bedienungsanleitung
1. Allgemeine Hinweise
Lesen Sie dieses Dokument aufmerksam
durch und machen Sie sich mit der Be-
dienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren
Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen
zu können.
2. Produktbeschreibung
Infrarot-
Sensor
Display
Batterie-
TopSafe
fach (Rück-
(Geräte-
Ein-schal-
seite)
schutz)
ten, Mes-
sung aus-
Modus
lösen
wählen
0973.8050/01/Do/dr/13.04.2004
5. Technische Daten
Eigenschaft Werte
Messbereich -25...+250 °C
Auflösung 0,1 °C bei -9,9...+199,9 °C, 1 °C im restl. Bereich
Genauigkeit ±3 °C bei -25...-21 °C
±2 °C bei -20...-2,1 °C
±1 °C bei -2,0...+40,0 °C
±1,5 °C bei +40,1...+150,0 °C
±2 % v. Mw. bei +150,1...+250 °C
Ansprechzeit <1 s
Emissionsgrad 0,95 fest
Optik 1 : 1* (Messentfernung : Messfleck)
Arbeitstemperatur ±0...+50°C
Transport- / Lagertemperatur -20...+65°C
Spannungsversorgung 1 x Knopfzelle Typ CR2032
Batteriestandzeit 40 h (typisch)
Gehäuse ABS, PMMA
Schutzklasse mit TopSafe: IP67
Abmessungen 81 x 31 x 19 mm (ohne TopSafe)
CE-Richtlinie 89/336/EWG
Garantie 2 Jahre
* + Öffnungsdurchmesser des Sensors (6mm).
6. Inbetriebnahme
1 Batteriefach öffnen: Deckel gegen den Uhrzeigersinn drehen.
2 Batterie-Unterbrechungsstreifen herausnehmen.
3 Batteriefach schließen: Deckel im Uhrzeigersinn drehen.
- Das Gerät ist betriebsbereit.
3. Sicherheitshinweise
Elektrische Gefahren vermeiden:
Bei Messung von spannungsführenden Teilen erforderliche
Sicherheitsabstände einhalten!
de
Produktsicherheit / Gewährleistungsansprüche wahren:
Nur sach- und bestimmungsgemäß und unter Einhaltung der
vorgegebenen Parameter einsetzen. Keine Gewalt anwenden.
Nicht elektromagnetischer Strahlung (z. B. Mikrowellen, Induk-
tionsheizungen), statischer Aufladung, Hitze oder starken Tem-
peraturschwankungen aussetzen.
Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.
Produkt nur öffnen, wenn dies zu Wartungs- oder Instand-
haltungsarbeiten ausdrücklich in der Dokumentation beschrie-
ben ist.
Fachgerecht entsorgen:
Defekte Akkus / leere Batterien an den dafür vorgesehenen
Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit direkt an Testo senden.
Wir sorgen für eine umweltschonende Entsorgung.
4. Bestimmungsgemäße Verwendung

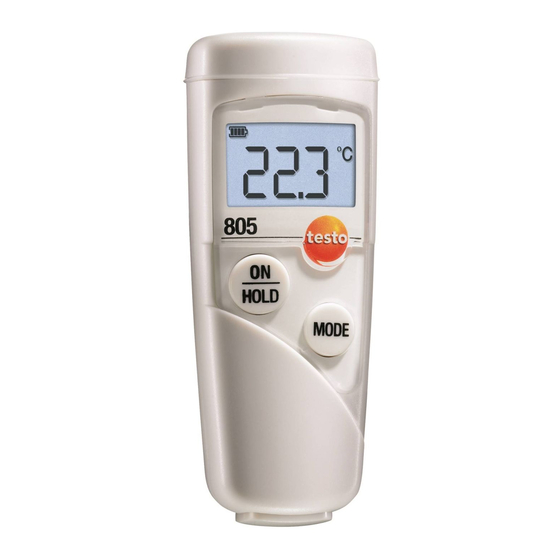

Das testo 805 ist ein kompaktes Infrarot-Thermometer zur
berührungslosen Messung von Oberflächentemperaturen.
Nicht f f ür d d iagnostische M M essungen i i m m m edizinischen
Bereich g g eeignet!
7. Bedienung
7.1 Ein- / Ausschalten
Gerät einschalten: .
- Batteriesymbol und eingestellte Temperatureinheit leuchten.
Das Gerät schaltet nach ca. 15 s ohne Tastenbetätigung selb-
ständig aus.
7.2 Messen
Hinweise zur Infrarot-Messung beachten.
Gerät ist eingeschaltet.
Spotmessung durchführen
Messobjekt anpeilen und Messung auslösen:
- Der Messwert wird angezeigt.
Scanmessung durchführen
Messobjekt anpeilen und Scan auslösen:
- Die Scanmessung läuft, solange gedrückt gehalten wird
(1 Messung pro s).
Minimalwert-Scanmessung durchführen
1 MIN-Modus aktivieren: --> .
- MIN leuchtet.
2 Messobjekt anpeilen und Scan auslösen:
- Die Scanmessung läuft, solange gedrückt gehalten wird
(1 Messung pro s). Der niedrigste Messwert der Scanmessung
wird angezeigt.
3 MIN-Modus deaktivieren: .
Maximalwert-Scanmessung durchführen
1 MAX-Modus aktivieren: 2 x
- MAX leuchtet.
2 Messobjekt anpeilen und Scan auslösen:
- Die Scanmessung läuft, solange
(1 Messung pro s). Der höchste Messwert der Scanmessung
wird angezeigt.
3 MAX-Modus deaktivieren:
Automatische Scanmessung durchführen
1 LOCK-Modus aktivieren: 3 x
- LOCK leuchtet. Die automatische Scanmessung startet selb-
ständig (1 Messung pro s).
2 LOCK-Modus deaktivieren:
Im LOCK-Modus ist die automatische Abschaltung des Geräts
deaktiviert.
7.3 Temperatureinheit wechseln
Gerät ist eingeschaltet.
1 Einstellmodus aktivieren: 4 x
- Die eingestellte Temperatureinheit blinkt.
2 Temperatureinheit wechseln:
8. Wartung und Pflege
8.1 Batterie wechseln
1 Batteriefach öffnen: Deckel gegen den Uhrzeigersinn drehen.
2 Leere Batterie herausnehmen und neue Batterie (Typ CR2032)
so einlegen, dass der Pluspol (+) sichtbar ist.
3 Batteriefach schließen: Deckel im Uhrzeigersinn drehen.
10. Hinweise zur Infrarot (IR) - Messung
10.1 Messmethode
IR-Messung ist eine optische Messung
Sensorkonus und Sensorfläche sauber halten.
Nicht mit beschlagener Sensorfläche messen.
Messbereich (Bereich zwischen Gerät und Messobjekt) von
Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine
Feuchtigkeit (Regen, Dampf) oder Gase.
IR-Messung ist eine Oberflächenmessung
Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche
befinden, wird nur die oberste Schicht gemessen, sprich der
Schmutz.
Bei eingeschweißten Lebensmitteln nicht an Lufteinschlüssen
.
messen.
Bei kritischen Werten immer mit Kontakt-Thermometer
nachmessen. Besonders im Lebensmittelbereich: Kern-
gedrückt halten.
temperatur mit Einstech- / Eintauchthermometer messen.
10.2 Emissionsgrad
Materialien besitzen unterschiedliche Emissionsgrade, das heißt
sie senden unterschiedliche Mengen an elektromagnetischer
Strahlung aus. Der Emissionsgrad des testo 805 ist fest auf 0,95
eingestellt. Dies ist optimal zur Messung von Nichtmetallen,
gedrückt halten.
Kunststoffen und Lebensmitteln (Papier, Keramik, Gips, Holz,
Farben und Lacke).
Blanke Metalle und Metalloxide sind aufgrund ihres niedrigen bzw.
uneinheitlichen Emissionsgrades nur bedingt für die IR-Messung
geeignet.
8.2 Gerät reinigen
--> .
Keine scharfen Reinigungs- oder Lösungsmittel verwenden!
Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben.
Das TopSafe kann zur Reinigung in die Spülmaschine gegeben
gedrückt halten.
werden.
gedrückt gehalten wird
Den Sensorkonus und die Sensorfläche vorsichtig mit einem
mit Wasser oder medizinischem Alkohol benetzten Watte-
stäbchen reinigen.
.
9. Fragen und Antworten
--> .
Frage
(blinkt)
.
Gerät läßt sich nicht
einschalten
oder
.
+ sonstige Ziffer
.
Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich
bitte an Ihren Händler oder den Testo-Kundendienst.
Emissionsgrad erhöhende Beschichtungen wie z. B. Lack oder
Emissions-Klebeband (Art.-Nr. 0554 0051) auf das Messobjekt
aufbringen.
Falls dies nicht möglich ist: Mit Kontakt-Thermometer messen.
10.3 Messfleck, Entfernung
Abhängig von der Entfernung des Messgeräts zum Messobjekt
wird ein bestimmter Messfleck erfasst. Das testo 805 besitzt eine
optische Auflösung von 1 : 1. Der Durchmesser des Messflecks
ist so groß wie die Messentfernung + der Öffnungsdurchmesser
des Sensors (6mm).
Beispiele:
Messentfernung
1cm
10 cm
20cm
Mögliche Ursachen Mögliche Lösung
Batterie fast leer, Ersatzbatterie bereit-
Reststandzeit ca. 10h. halten.
Batterie leer. Batterie wechseln.
Batterie leer. Batterie wechseln.
Temperatur des Messobjekts -
liegt außerhalb des Mess-
bereichs.
Starke Schwankungen der -
Umgebungstemperatur.
Umgebungstemperatur außer- -
halb des Arbeitsbereichs.
Diverse. Batterie für ca. 1min
entnehmen und wieder
einsetzen.
Bei erneutem Auftreten:
An Ihren Händler oder den
Testo Kundendienst
wenden.
Messfleckdurchmesser
1 + 0,6cm = 1,6cm
10 + 0,6cm = 10,6cm
20 + 0,6cm = 20,6cm
