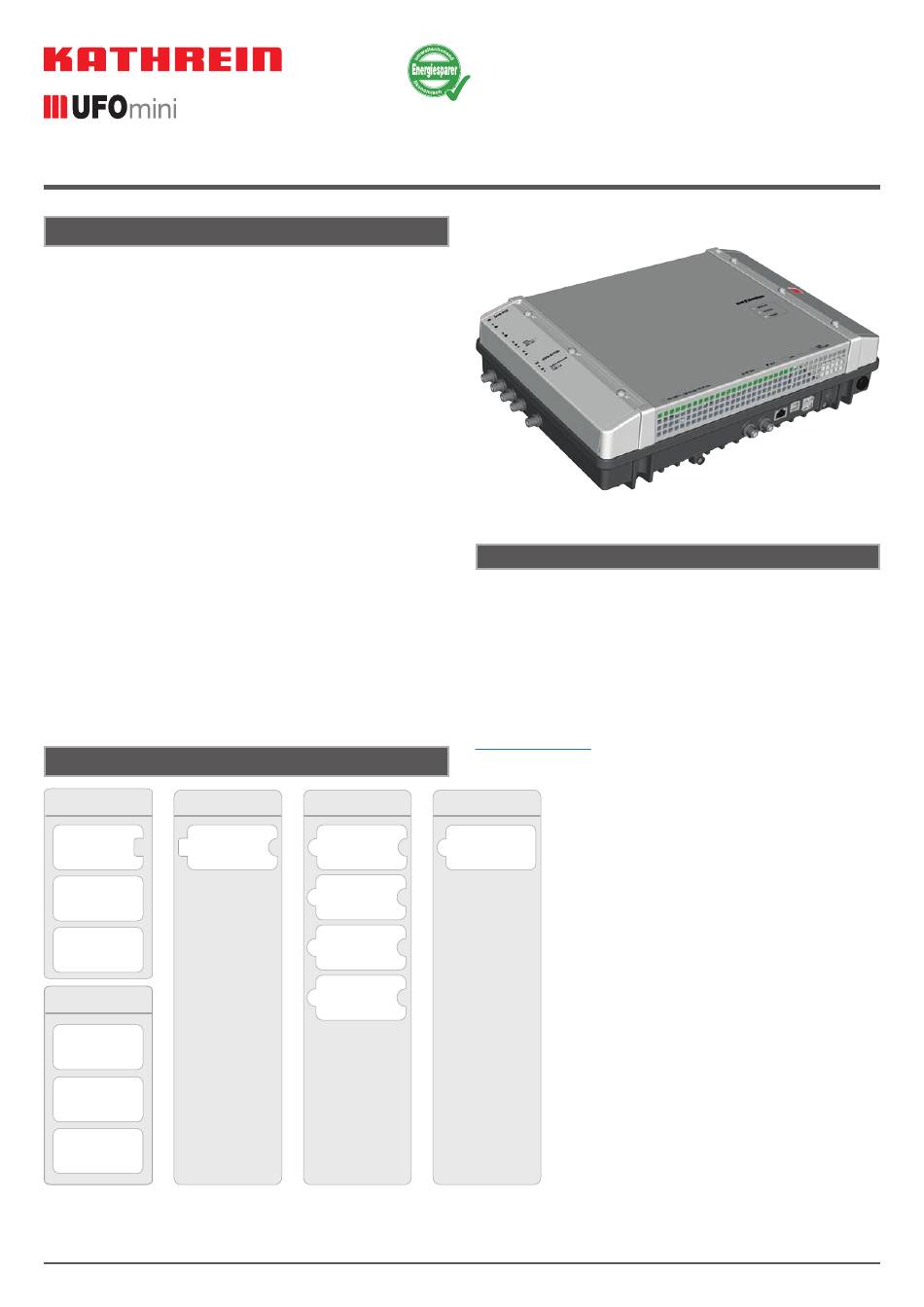

Kopfstelle 8-fach-DVB-S(2)/-T(2)/-C – DVB-C (J.83A)
Merkmale
■
Stand-Alone-Kopfstelle mit 8-fach-Multi-Standard-
Frontend DVB-S(2)/-T(2)/-C und 8 DVB-C-konformen
Ausgangskanälen (flexibel einstellbar)
■
Herausragende Ausgangswerte durch Direktumset-
zung als FPGA-Lösung
■
Hohe Energieeffizienz
■
4 Sat-ZF-Eingänge mit DiSEqC
Sat-Multischalter und 1 Terr.-/Kabel-Eingang, flexibel
auf 8 Multi-Standard-Frontends verteilbar
■
Spannungsversorgung für LNB und aktive Antennen
■
Alle Übertragungs-Parameter sind mit der Konfigura-
tions-Software USW 800 einstellbar
■
Fernwartung und -konfiguration
■
Umfangreiche Basisband-Signalverarbeitung mit z. B.
Programmfilter-Funktionalität, NIT, LCN
■
Zwei Kopfstellen kaskadierbar (16-fach-Multi-
Standard-Frontend und 16 x QAM/COFDM)
■
Wartungsfrei und geräuschlos durch lüfterfreies
Geräte-Design
Funktionsblöcke
Eingang
Frontend
4 x Sat-ZF/
8 x DVB-
1 x Terr./Kabel
S2/-T2/-C
DiSEqC™
Matrix
5 auf 8
Spannungs-Ver-
sorgung LNB
akt. Antennen
Besonderheiten
Energie-
effizient
Thermische
Abschaltung
3 Watt/COFDM
(typisch)
1)
typisch für folgenden Input: 4 x DVB-S, 2 x DVB-S2, 2 x DVB-T2, keine LNB-/Antennen-Versorgung
1)
1 / 8
1.0-Funktionalität für
TM
Basisband
Programm-
Filter
NIT-
Aufbau
CAT-
Anpassung
Erweiterte
LCN-
Verarbeitung
Lieferumfang
● UFO 87
● Wandhalter
● Anwendungshinweis
Hinweis
Die aktuelle Version dieses Dokuments finden Sie auf
www.kathrein.de.
Ausgang
8 x DVB-C
UFO 87
20610135
