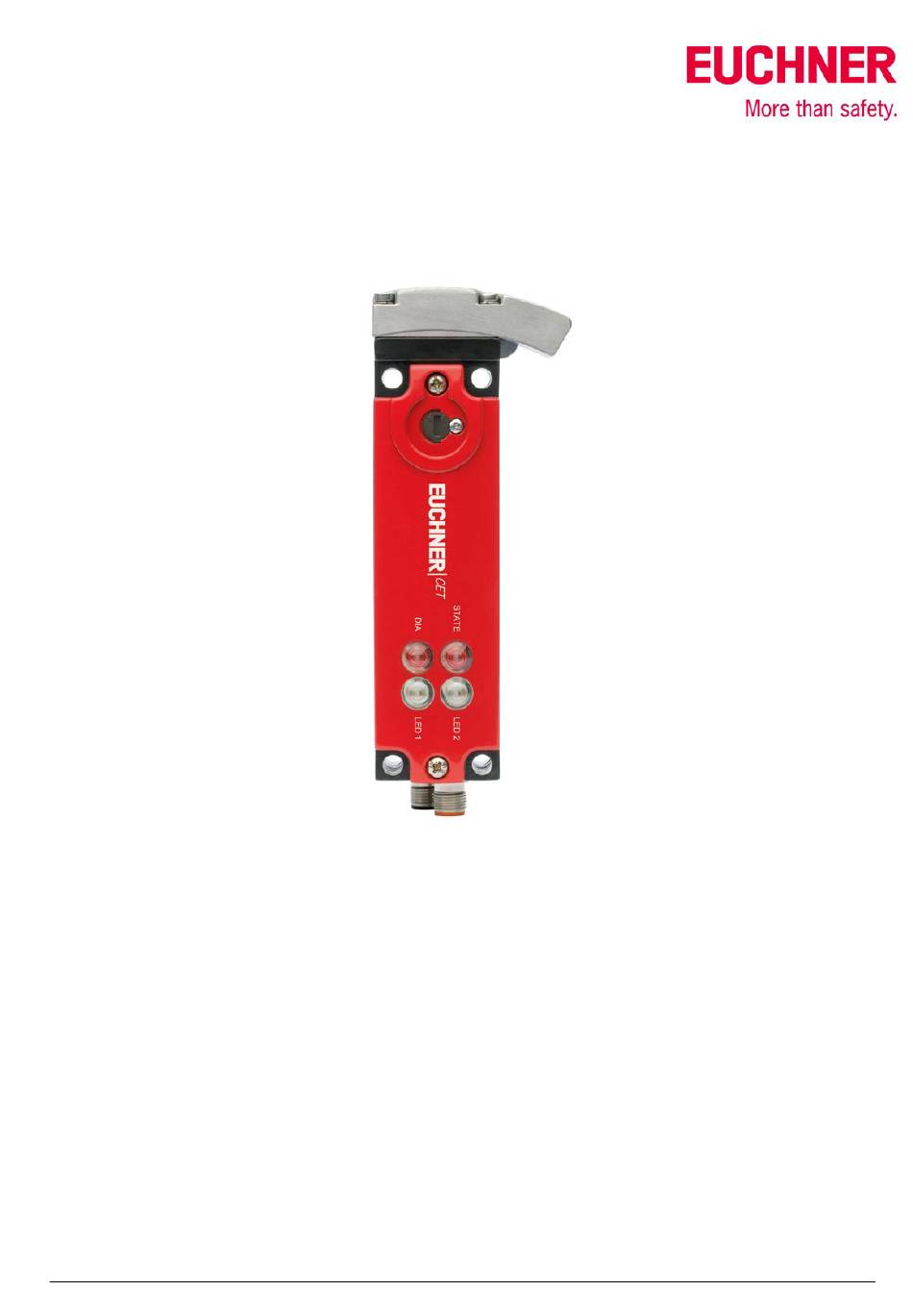

Anschluss CET3-AP an MURR MVK-MPNIO
Inhalt
Verwendete Bauteile / Module ............................................................................................................................. 2
EUCHNER ..................................................................................................................................................... 2
Andere .......................................................................................................................................................... 2
Funktionsbeschreibung........................................................................................................................................ 3
Allgemein ...................................................................................................................................................... 3
Anschlüsse .................................................................................................................................................... 3
Sicherheitsbetrachtung ....................................................................................................................................... 3
Prinzipielles Schaltbild ......................................................................................................................................... 4
Parametrierung in der Steuerung ......................................................................................................................... 5
Ausgang des MVK-MPNIO F DI8/4 F DO4 ......................................................................................................... 5
Eingang des MVK-MPNIO F DI8/4 F DO4 .......................................................................................................... 6
Wichtiger Hinweis - Bitte unbedingt sorgfältig beachten! ........................................................................................ 7
Alle Angaben ohne Gewähr. Technische Änderungen und Irrtum vorbehalten. © EUCHNER 2016
AP000161-06_03/16
Seite 1 von 7

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EUCHNER CET3-AP

Inhaltszusammenfassung für EUCHNER CET3-AP

  • Seite 1: Inhaltsverzeichnis

    Ausgang des MVK-MPNIO F DI8/4 F DO4 ......................5 Eingang des MVK-MPNIO F DI8/4 F DO4 ......................6 Wichtiger Hinweis – Bitte unbedingt sorgfältig beachten! ..................7 Alle Angaben ohne Gewähr. Technische Änderungen und Irrtum vorbehalten. © EUCHNER 2016 AP000161-06_03/16 Seite 1 von 7...

  • Seite 2: Zuhaltung Nach En Iso 14119 Durch Federkraft Betätigt - Energie Ein Entsperrt (Ruhestromprinzip)

    114504 / CET3-AP-CRA-AH-50F-SI-C2354-114504 ab V1.5.0 114516 / CET3-AP-CRA-AH-50F-SI-C2333-114516 ab V1.5.0 114626 / CET3-AP-CRA-AH-50F-SI-C2357-114626 ab V1.5.0 Tipp: Weitere Informationen und Downloads zu den o.g. EUCHNER-Produkten finden Sie unter www.EUCHNER.de. Geben Sie ein- fach die Bestellnummer in die Suche ein. Andere Beschreibung...

  • Seite 3: Funktionsbeschreibung

    Eine Sicherheitsbetrachtung für die Ansteuerung der Zuhaltung ist nicht Bestandteil dieses Beispiels und muss entsprechend der Risikoanalyse für die jeweilige Maschine durch den Konstrukteur ergänzt werden. Alle Angaben ohne Gewähr. Technische Änderungen und Irrtum vorbehalten. © EUCHNER 2016 AP000161-06_03/16 Seite 3 von 7...

  • Seite 4: Prinzipielles Schaltbild

    Prinzipielles Schaltbild Bild 1 Alle Angaben ohne Gewähr. Technische Änderungen und Irrtum vorbehalten. © EUCHNER 2016 AP000161-06_03/16 Seite 4 von 7...

  • Seite 5: Parametrierung In Der Steuerung

    MURR Elektronik (siehe Handbuch) Parameter Wert Geräteparameter entsprechend der Anwendung im Profinet DO 0 Pin 4 Aktiv Drahtbrucherkennung beliebig Rücklesezeit 4 (ms) Bild 2 Alle Angaben ohne Gewähr. Technische Änderungen und Irrtum vorbehalten. © EUCHNER 2016 AP000161-06_03/16 Seite 5 von 7...

  • Seite 6: Eingang Des Mvk-Mpnio F Di8/4 F Do4

    Sensor Analyse 1oo2 Sensor Valenz 2-Kanal äquivalent Diskrepanzfehlerverhalten beliebig Diskrepanzzeit beliebig Diskrepanzfehlerbeseitigung beliebig Eingangsverzögerung Entprellzeit inaktiv Überwachungszeit beliebig Stabilisierungszeit beliebig Bild 3 Alle Angaben ohne Gewähr. Technische Änderungen und Irrtum vorbehalten. © EUCHNER 2016 AP000161-06_03/16 Seite 6 von 7...

  • Seite 7: Wichtiger Hinweis - Bitte Unbedingt Sorgfältig Beachten

    Funktion nicht mehr gewährleistet ist oder die sicherheitstechnische Beurteilung angepasst werden muss. In jedem Fall sind die Angaben in den Betriebsanleitungen sowohl seitens EUCHNER, als auch seitens der dritten Anbieter zugrunde zu legen, bevor diese Applikation in eine gesamte Sicherheitsfunktion integriert wird. Sollten hierbei Widersprüche zwischen Betriebs- anleitungen und diesem Dokument auftreten, setzen Sie sich bitte mit uns direkt in Verbindung.
