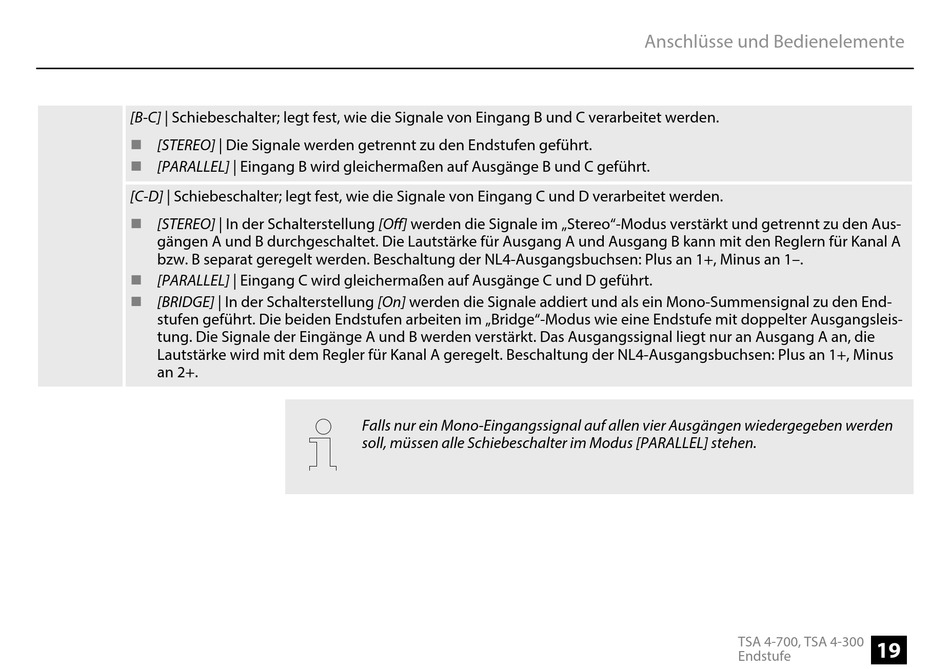

[B-C] | Schiebeschalter; legt fest, wie die Signale von Eingang B und C verarbeitet werden.
[STEREO] | Die Signale werden getrennt zu den Endstufen geführt.
n
[PARALLEL] | Eingang B wird gleichermaßen auf Ausgänge B und C geführt.
n
[C-D] | Schiebeschalter; legt fest, wie die Signale von Eingang C und D verarbeitet werden.
[STEREO] | In der Schalterstellung [Off] werden die Signale im „Stereo"-Modus verstärkt und getrennt zu den Aus‐
n
gängen A und B durchgeschaltet. Die Lautstärke für Ausgang A und Ausgang B kann mit den Reglern für Kanal A
bzw. B separat geregelt werden. Beschaltung der NL4-Ausgangsbuchsen: Plus an 1+, Minus an 1–.
[PARALLEL] | Eingang C wird gleichermaßen auf Ausgänge C und D geführt.
n
[BRIDGE] | In der Schalterstellung [On] werden die Signale addiert und als ein Mono-Summensignal zu den End‐
n
stufen geführt. Die beiden Endstufen arbeiten im „Bridge"-Modus wie eine Endstufe mit doppelter Ausgangsleis‐
tung. Die Signale der Eingänge A und B werden verstärkt. Das Ausgangssignal liegt nur an Ausgang A an, die
Lautstärke wird mit dem Regler für Kanal A geregelt. Beschaltung der NL4-Ausgangsbuchsen: Plus an 1+, Minus
an 2+.
Falls nur ein Mono-Eingangssignal auf allen vier Ausgängen wiedergegeben werden
soll, müssen alle Schiebeschalter im Modus [PARALLEL] stehen.
