Inhaltszusammenfassung für thomann the t.amp TA 1050 MK-X

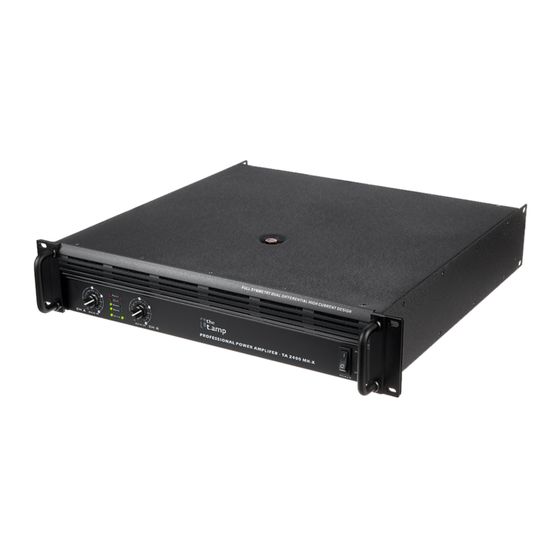

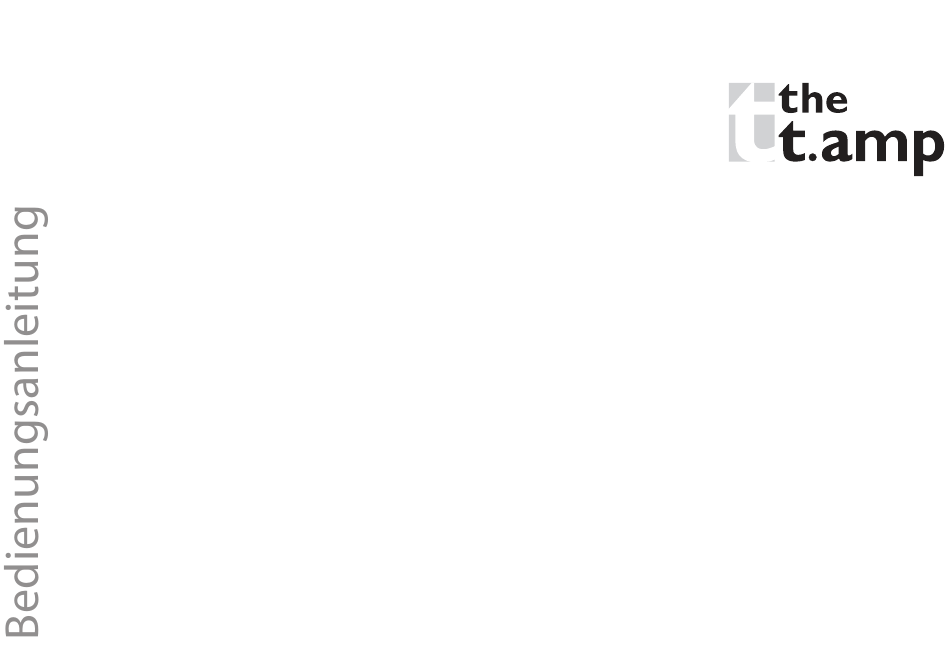

- Seite 1 TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 12.03.2024, ID: 156555, 156556, 156557 (V4)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation und Inbetriebnahme....................13 Anschlüsse und Bedienelemente....................14 Technische Daten............................ 17 Stecker- und Anschlussbelegungen....................25 Reinigung..............................29 Umweltschutz............................30 TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 4 TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät verstärkt elektrische Niederfrequenzsignale zum Betrieb passiver Lautsprecher. Gebrauch Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen.
- Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr durch abgedeckte Lüftungsschlitze und benachbarte Hitzequellen! Wenn Lüftungsschlitze des Geräts abgedeckt werden oder das Gerät in unmittelbarer Nähe zu anderen Wärmequellen betrieben wird, kann das Gerät überhitzen und anfangen zu brennen. Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht in unmittelbarer Nähe zu einer anderen Wärmequelle.
- Seite 11 Sicherheitshinweise HINWEIS! Beeinträchtigung benachbarter elektrischer Geräte durch Magnetfelder! Das Gerät erzeugt starke magnetische Felder, die die Funktion von schlecht abgeschirmten Geräten beeinflussen können. Die mag‐ netischen Felder sind direkt ober- und unterhalb der Endstufe am wirksamsten. Positionieren Sie empfindliche Geräte wie z. B. Vor‐ verstärker, Funkübertragungssysteme oder Kassettendecks niemals direkt über oder unter der Endstufe.
- Seite 12 Leistungsmerkmale Leistungsmerkmale Eingänge – 2 × XLR – 2 × 6,35-mm-Klinke Ausgänge – 2 × Speaker Twist (verriegelbar) – 2 × Schraubklemme Schutzschaltungen – Audio-Limiter – Übertemperaturschutz – Kurzschlussschutz – Gleichspannungsschutz – Überstromschutz – Infraschallschutz Kühlung über integrierte zweistufige Lüfter Geeignet für 19-Zoll-Racks (2 HE, Einbautiefe 44 cm) Gerätespezifische Merkmale siehe Ä...
- Seite 13 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 14 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö ö 1 [CH-A] / [CH-B] | Regler für die Eingangsverstärkung der Kanäle A und B 2 LED-Anzeigen [CH-A] /[CH-B] | Diese LEDs zeigen die Betriebsbereitschaft des Geräts [Power], den Pegel des Eingangs‐ signals [Signal], Kanalübersteuerung [Clip] und einen Fehlerzustand [Fault] an.
- Seite 15 Anschlüsse und Bedienelemente Die LED [Power] leuchtet im Betrieb dauerhaft. Die LEDs [Signal] reagieren auf das Eingangssignal. Sollte eine dieser LEDs leuchten, ohne dass ein Eingangssignal anliegt, trennen Sie die Lautsprecher von der Endstufe und drehen Sie die Regler für die Eingangsverstärkung der Kanäle A und B auf Minimum zurück.
- Seite 16 Anschlüsse und Bedienelemente 1 Sicherungshalter 2 [OUT A] / [OUT B]| Signalausgänge, ausgeführt als verriegelbare NL4-Einbaubuchsen zum Anschließen von Lautspre‐ chern 3 [OUT A] / [OUT B] | Signalausgänge, ausgeführt als Schraubklemmen (+/–) zum Anschließen von Lautsprechern 4 [IN A] / [IN B]| Signaleingänge, ausgeführt als XLR-Einbaubuchsen 5 [IN A] / [IN B] | Signaleingänge, ausgeführt 6,35-mm-Klinkenbuchsen 6 [STEREO/PARALLEL/BRIDGED] | Umschalter für die Betriebsarten „STEREO“...
- Seite 17 Technische Daten Technische Daten TA 1050 MK-X Verstärkerklasse Eingangsimpedanz 20 kΩ (symmetrisch) 10 kΩ (unsymmetrisch) Ausgangsleistung 8 Ω, stereo 2 × 380 W 4 Ω, stereo 2 × 520 W 8 Ω, mono „gebrückt“ 1050 W Anstiegsrate 40 V/ms Gleichtaktunterdrückung >...
- Seite 18 Technische Daten Empfindlichkeit 0,775 V bei Nennleistung (8 Ω) Verstärkung 34 dB Kühlung 2 × Gleichspannungsventilatoren, 2-stufig Leistungsaufnahme Last 1/8 Leistung 1/3 Leistung 1/1 Leistung (2 ×) 8 Ω 450 W / 2,9 A 690 W / 4,2 A 1190 W / 6,8 A (2 ×) 4 Ω...
- Seite 19 Technische Daten TA 1400 MK-X Verstärkerklasse Eingangsimpedanz 20 kΩ (symmetrisch) 10 kΩ (unsymmetrisch) Ausgangsleistung 8 Ω, stereo 2 × 570 W 4 Ω, stereo 2 × 850 W 8 Ω, mono „gebrückt“ 1600 W Anstiegsrate 40 V/ms Gleichtaktunterdrückung > 60 dB (1 kHz) IMD-SMPTE (60 Hz, 7 kHz) <...
- Seite 20 Technische Daten Kühlung 2 × Gleichspannungsventilatoren, 2-stufig Leistungsaufnahme Last 1/8 Leistung 1/3 Leistung 1/1 Leistung (2 ×) 8 Ω 380 W / 2,4 A 985 W / 5,8 A 1650 W / 9,3 A (2 ×) 4 Ω 665 W / 3,9 A 1730 W / 9,9 A 2650 W / 14,0 A Versorgungsspannung...
- Seite 21 Technische Daten TA 2400 MK-X Verstärkerklasse Eingangsimpedanz 20 kΩ (symmetrisch) 10 kΩ (unsymmetrisch) Ausgangsleistung 8 Ω, stereo 2 × 760 W 4 Ω, stereo 2 × 1200 W 8 Ω, mono „gebrückt“ 2300 W Anstiegsrate 60 V/ms Gleichtaktunterdrückung > 60 dB (1 kHz) IMD-SMPTE (60 Hz, 7 kHz) <...
- Seite 22 Technische Daten Kühlung 2 × Gleichspannungsventilatoren, 2-stufig Leistungsaufnahme Last 1/8 Leistung 1/3 Leistung 1/1 Leistung (2 ×) 8 Ω 443 W / 2,8 A 1080 W / 6,6 A 2180 W / 12,2 A (2 ×) 4 Ω 790 W / 4,8 A 2004 W / 10,3 A 3600 W / 18,9 A Versorgungsspannung...
- Seite 23 Technische Daten Weitere Informationen Kanäle 19-Zoll-Einbau-Höhe 2 HE 2-Ω-stabil Nein DSP/Frequenz Nein Konvektionskühlung Nein Schutzschaltungen (Gleichspannungs-, Übertemperatur-, Kurzschluss-, Infraschall-, Überstromschutz) TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 24 Technische Daten Blockschaltbild OUT A /A&B Bridge Pre-amplifier Amplifier INPUT Volume Binding Post TRS Tip+ Binding Post Bridge + Bridge - Binding Post XLR Pin2+ Binding Post OUT B Amplifier Pre-amplifier INPUT A&B BRDG Volume TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 25 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 26 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 27 Stecker- und Anschlussbelegungen Speaker-Twist-Steckverbinder 1, + Signal 1 (phasenrichtig) 1, – Signal 1 (phasenverkehrt) 2, + Signal 2 (phasenrichtig) 2, – Signal 2 (phasenverkehrt) ö Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 28 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 29 Reinigung Reinigung Lüftungsgitter Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht ange‐ feuchteten fusselfreien Tuch ab.
- Seite 30 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 31 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 32 Notizen TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 33 Notizen TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 34 Notizen TA 1050 MK-X, TA 1400 MK-X, TA 2400 MK-X Endstufe...
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
