Die
Stromversorgung
der Kemerc
erfolgt
entweder
durch das Netzteil
SNC 71 oder den Video-Cassetten—
recorder
VCR 601.
Die Gesamtanlage arbeitet je nach Betriebsort
ca,
30 - 45 Min,
mit einer Batterieladung.
Der
Akku im Video-Cassettenrecorder VCR 601 ist mit
wenigen Handgriffen austouschbar, so da8 ein
fast lUckenloser Betrieb in der Proxis miglich
ist.
In Studiobetrieb ermiglicht der Farbfernsehtakt—
geber TGC 71 die Synchronisation von 4 Farbkane-
ras, deren Signale durch einen Farbmischer VXC 73
gemischt werden kénnen,
Die Komponenten des Farbkamerasystems sind in
Kapitel
9 ndher beschrieben.
2.2
Systemausfiihrungen
2.2.1 Tragbare Einheit
In der Systemausfuhrung
als tragbore
Einheit
in
Verbindung mit dem "Video-Cassettenzecorder VCR 601"
erfolgt die Versorgung der Komera aus dem Recor~
der, der Uber eine Taste im "Objektiv-Recorder-
Bedienteil ORB 72 Z" an der Schulterstutze zur Auf-
nahme gestartet und ouch wieder gestoppt werden
konn. Zum AnschluB der Kanera am Recorder dient dos
2,5 in lange, flexible Kamera-Systenkabel.
Die richtige Kameraeinstellung
beziglich
Bildaus~
schnitt und Schdrfe "léBt sich mit Hilfe des
"Elektronischen
Reportage-Suchers
ERS 71" ~ Bild-
schirmdiagonale
37 mm - Uber ein Okulor mit Augen-
muschel
durch
den Kameromann
Uberwochen,
Power supply for the camera is either by the mains
unit type SNC 71 or through the video cassette
recorder VCR 601.
Depending on the operating mode selected, the
complete system operates for 30 to 45 minutes
from one fully charged battery. The accumulator
in the video cassette recorder VCR 601 is replaced
quickly and easily to ensure an almost continuous
form of operation in practice.
When used in the TV studio, the colour TV impulse
generotor TGC 71 cllows the synchronisation of
four colour TV cameras, the signals of which may
be mixed by o colour mixer type VXC 73,
The indivuduol components of the colour TV system
are further described in chapter 9.
2.2
System Versions
2.2.1 Portable Unit
In its version as portable unit and when used in
connection
with
the video
cassette
recorder
VCR 601,
the comera is supplied from the recorder whilst
the recorder itself may be storted and stopped from
a key in the "lens-recorder control unit ORB 72 Z" on
the shoulder mount. A 2,5 m flexible camera cable
interconnects camere ond recorder.
The correct comere setting,
in respect of viewing
angle and definition, is supervised by the camera
operotor by means of the electronic reporter view-
finder ERS 71 - having a screen
diagonal
of 37 mm ~
or through on eye piece with eye cup.

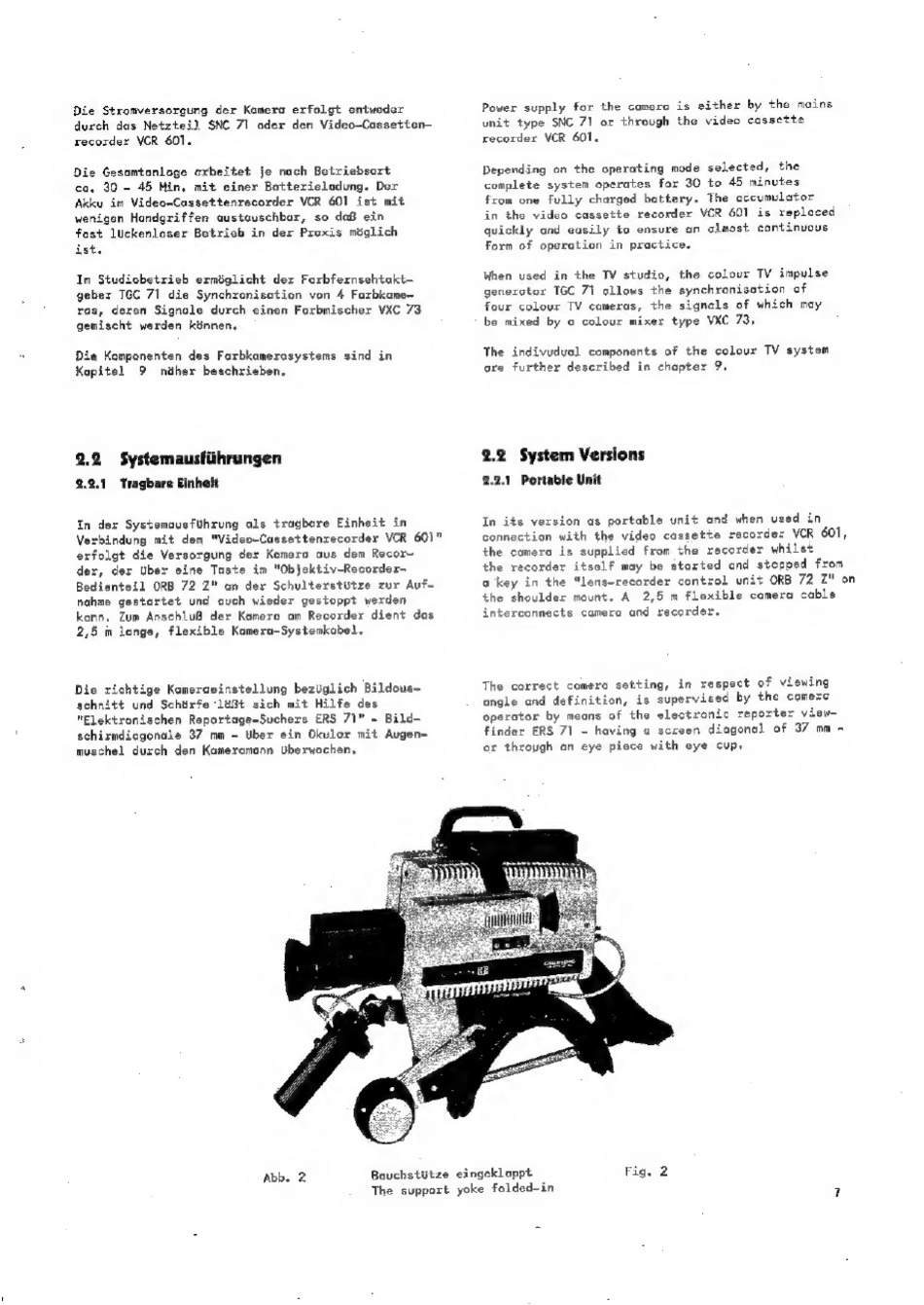

Abb. 2
Bouchstutze eingekloppt
Fig. 2
The support yoke folded-in
'
