11.

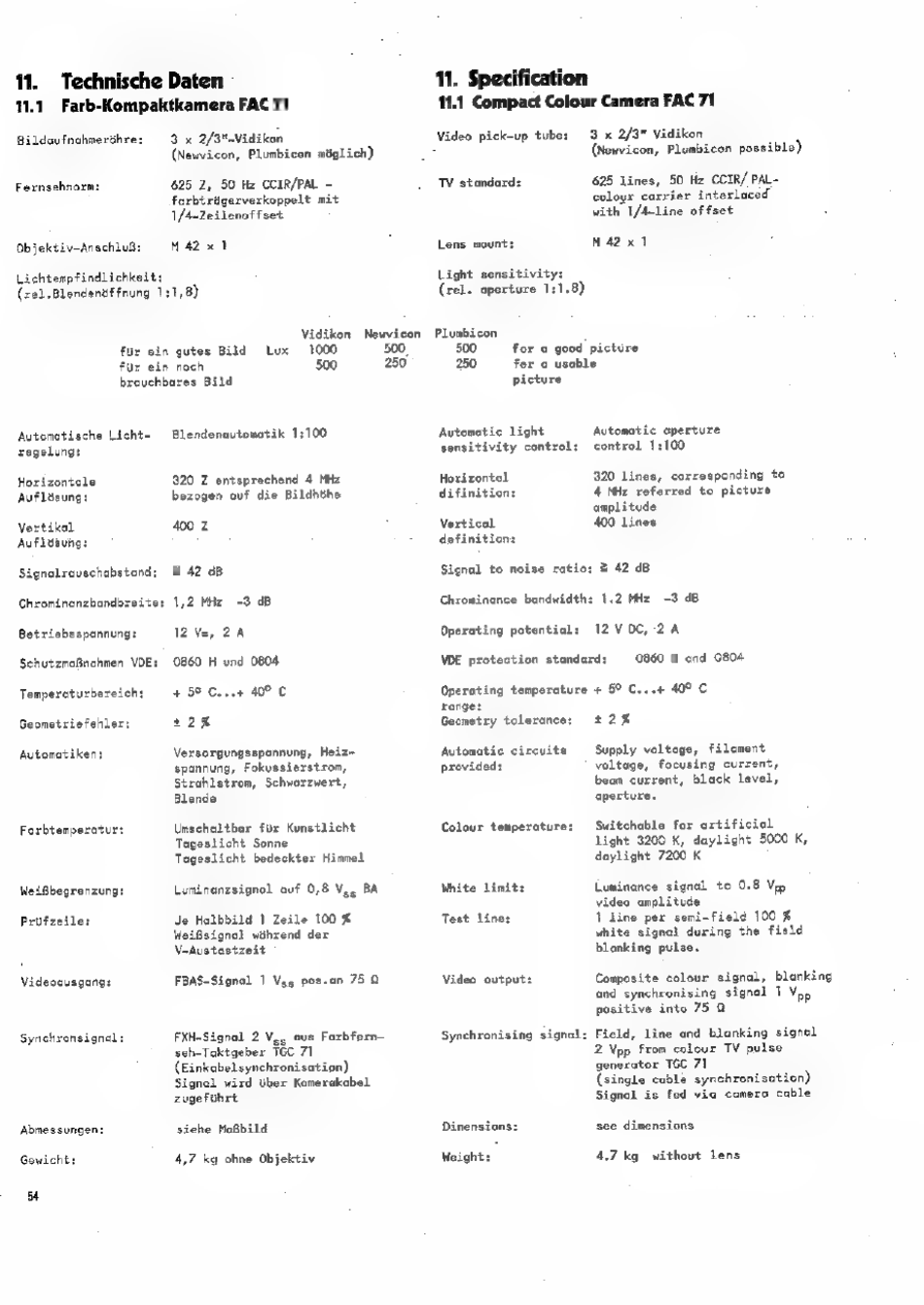

Technische Daten
11.1.
Farb-Kompaktkamera FAC 71
Bildautnahmerdhre:
3 x 2/3"=-Vidikon
(Newvicon, Plumbicon méglich)
Fernsehnorm:
625 2, 50 Hz CCIR/PAL -
farbtrégerverkoppelt mit
1/A-Leilenoffset
Objektiv-AnschluB:
M42 x 1
Lichtempfindlichkeit:
(rel .Blendendffnung 1:1,8)
Vidiken
Newvicon
3000
500,
Lux
)
500
250
flr ein gutes Bild
fur ein noch
brouchbares
Automatische
Licht-
Blendenautomatik
1;100
regelung:
Horizontale
320 Z entsprechend 4 MHz
Aufldsung:
bezogen auf die Bildhthe
Vertikel
400 Z
Aufldsung:
Signalrauschabstond:
& 42 dB
Chrominanzbandbreite: 1,2 MHz -3 dB
Betriebsspannung:
12 Va, 2A
SchutzmaBnohmen
VDE:
0860 H und 0804
Temperaturbereich:
+ 5° C...# 40° C
Geometriefehler:
+2%
Automatikent
Versorgungsspannung, Heiz~
spannung, Fokussierstrom,
Strahlstrom, Schwarzwert,
Blende
Farbtemperotur:
Umschaltbar
fiir Kunstlicht
Tagesiicht Sonne
Tageslicht bedeckter Himmel
WeiBbegrenzung:
Luminanzsignal auf 0,8 V,, BA
Prufzeile:
Je Halbbild 1 Zeile 100 %
WeiBsignol wihrend der
V~Austastzeit
Videoausgang:
FBAS-Signal 1 Vsg pos-an 75 9
Synchronsignal:
FXH-Signal 2 V,, aus Farbfern—
seh-Taktgeber
TGC 71
(Einkabelsynchronisation)
Signal wird Uker Komerakabel
zugefuhrt
Abmessungen:
siehe MoBbild
Gewicht:
4,7 kg ohne Objektiv
54
Video pick-up tube:
11. Specification
11.1 Compact Colour Camera FAC 71
3 x 2/3" Vidikon
(Newvicon, Plumbicon possible)
625 lines, 50 Hz CCIR/ PAL-
colour carrier interlaced
with T/4-line offset
TV standard:
Lens mount:
M42x1
Light sensitivity:
(zel. aperture 1:1.8)
Plumbicon
500
for a good picture
280
for a usable
Automatic eperture
control
1:100
Automatic light
sensitivity control:
Horizontol
320 lines, corresponding to
difinition:
4 MHz referred to picture
amplitude
Vertical
400 Lines
definition:
Signal to noise ratio: 2 42 dB
Chrominence bandwidth: 1.2 MHz -3 dB
Operating potential:
12 VDC,-2A
VDE protection
standard:
0860
H and 0804
Operating temperature + 5° C...4 40° C
range:
Geometry tolerance:
£2%
Automatic
circuits
provided:
Supply voltage,
filament
voltage, focusing current,
beam current, black level,
aperture.
Switchable for artificial
Light 3200 K, daylight 5000 K,
daylight 7200 K
Colour temperature:
White Limit:
Luminance signal to 0.8 Vip
video amplitude
1 Line per semi-field 100 %
white signal during the field
blanking pulse.
Test
lines
Composite colour signal, blanking
and synchronising signal 1 Vpp
positive into 75 9
Video output:
Field, line and blanking signal
2 Vpp from colour TV pulse
generator TGC 71
(single cable synchronisotion)
Signal is fed via comera cable
Synchronising signal:
Dimensions:
see dimensions
Weight:
4.7 kg without lens
