Bedienungselemente und
Anschliisse
4, Operating Controls and
Terminals

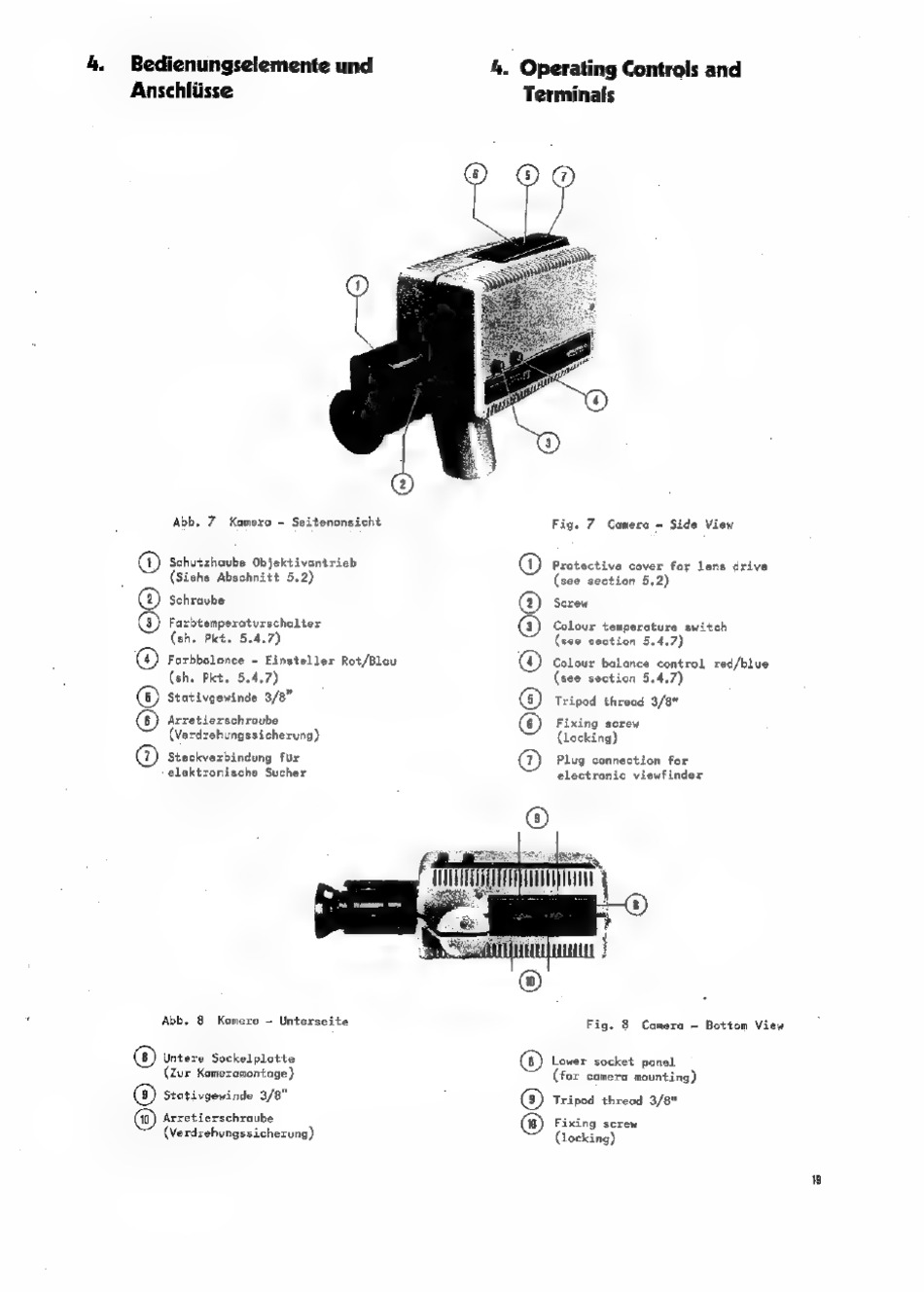

Abb, 7
Kamera - Seitenansicht
Schutzhaube Objektivantrieb
(Siehe Abschnitt 5.2)
Schraube
Farbtemperaturschalter
(sh. Pkt.
5.4.7)
Forbbalance - Einsteller Rot/Blau
(sh. Pkt. 5.4.7)
Stativgewinde 3/8"
Arretierschraube
(Verdrehungssicherung)
Steckverbindung fur
elektronische Sucher
© CO © ©© 0
Fig. 7 Camere ~ Side View
Protective
cover for lens drive
(see section 5,2)
Screw
Colour temperature switch
(see section 5.4.7)
Colour balance control red/blue
(see section 5.4,7)
Tripod thread 3/8"
Fixing screw
(locking)
Plug connection
for
electronic
viewfinder
Abb.
8
Kamera
- Unterseite
Untere Sockelplatte
(Zur Kameramontage}
Stotivgewinde 3/8"
Arretierschraube
(Verdrehungssicherung)
®
Fig. 8 Comera — Bottom View
Lower socket ponel
(for camera mounting)
Tripod thread 3/8"
Fixing screw
(Locking)
