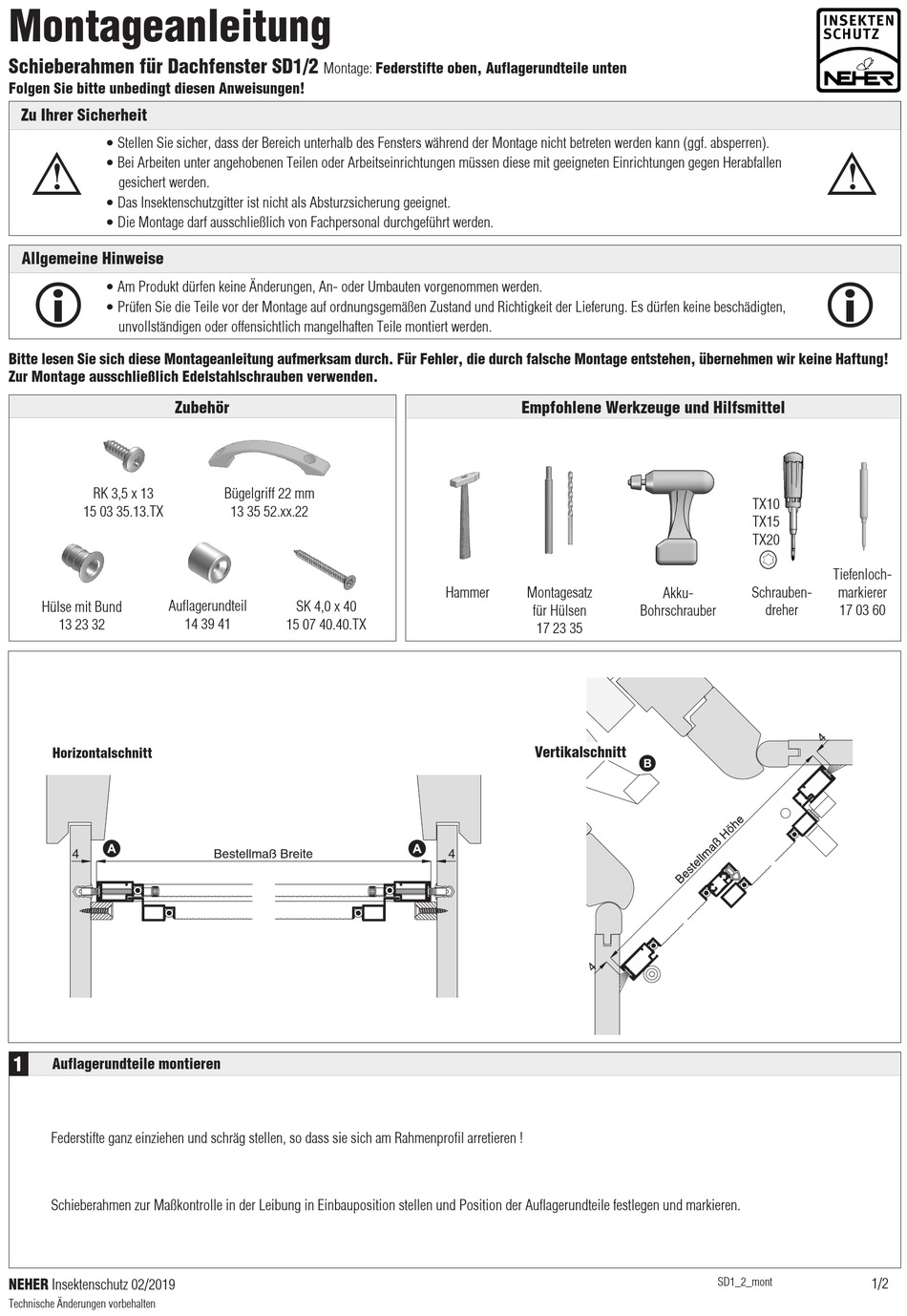

Montageanleitung
Schieberahmen für Dachfenster SD1/2
Folgen Sie bitte unbedingt diesen Anweisungen!
Zu Ihrer Sicherheit
• Stellen Sie sicher, dass der Bereich unterhalb des Fensters während der Montage nicht betreten werden kann (ggf. absperren).
�
• Bei Arbeiten unter angehobenen Teilen oder Arbeitseinrichtungen müssen diese mit geeigneten Einrichtungen gegen Herabfallen
gesichert werden.
• Das Insektenschutzgitter ist nicht als Absturzsicherung geeignet.
• Die Montage darf ausschließlich von Fachpersonal durchgeführt werden.
Allgemeine Hinweise
• Am Produkt dürfen keine Änderungen, An- oder Umbauten vorgenommen werden.
• Prüfen Sie die Teile vor der Montage auf ordnungsgemäßen Zustand und Richtigkeit der Lieferung. Es dürfen keine beschädigten,
unvollständigen oder offensichtlich mangelhaften Teile montiert werden.
Schieberahmen
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch. Für Fehler, die durch falsche Montage entstehen, übernehmen wir keine Haftung!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör
Montage: Federstifte oben . Auflagerundteile unten
Variante
RK 3,5 x 13
Schieberahmen
15 03 35.13.TX
SD1/2
Montage: Federstifte oben . Auflagerundteile unten
Preisgestaltung
Rollos für Dachfenster Preisliste 4
Auflagerundteil
Hülse mit Bund
13 23 32
Variante
Bestellmaße
SD1/2
Breite
= lichte Breite Innenfutter
Höhe
= lichte Höhe Einbaulage im Innenfutter
Preisgestaltung
Rollos für Dachfenster Preisliste 4
Horizontalschnitt
Bestellmaße
Breite
= lichte Breite Innenfutter
Höhe
= lichte Höhe Einbaulage im Innenfutter
4
Horizontalschnitt
4
Worauf Sie unbedingt achten sollten
1
Auflagerundteile montieren
Einbauluft reicht nicht aus
(Innenfutter außerwinkelig)
bei Drehpunkt des Dachfensters in der Mitte
(Schwingfenster) Lüftungsstellung prüfen
Federstifte ganz einziehen und schräg stellen, so dass sie sich am Rahmenprofil arretieren !
Worauf Sie unbedingt achten sollten
Einbauluft reicht nicht aus
Öffnungsgriff des Dachfensters befindet sich oben
(Innenfutter außerwinkelig)
Schieberahmen zur Maßkontrolle in der Leibung in Einbauposition stellen und Position der Auflagerundteile festlegen und markieren.
bei Drehpunkt des Dachfensters in der Mitte
(Schwingfenster) Lüftungsstellung prüfen
Öffnungsgriff des Dachfensters befindet sich oben
NEHER Insektenschutz 02/2019
Technische Änderungen vorbehalten
Montage: Federstifte oben, Auflagerundteile unten
Bügelgriff 22 mm
13 35 52.xx.22
SK 4,0 x 40
14 39 41
15 07 40.40.TX
Bestellmaß Breite
Bestellmaß Breite
alternativ
längere Bürstendichtung
verwenden, Standard 10 mm
Schieberahmen im Innenfutter
zur Raumseite einbauen
Empfohlene Werkzeuge und Hilfsmittel
Vertikalschnitt
Seite 12
Hammer
Montagesatz
für Hülsen
17 23 35
-
8 mm
-
8 mm
Seite 12
Vertikalschnitt
M 1:3
-
8 mm
-
8 mm
4
M 1:3
4
alternativ
längere Bürstendichtung
verwenden, Standard 10 mm
Schieberahmen im Innenfutter
zur Raumseite einbauen
Empfehlung
Empfehlung
Dachfenster
für den Einsatz von Polltec oder
anderen, nicht rollofähigen Geweben
M 1:3
TX10
Empfehlung
Empfehlung
TX15
Dachfenster
TX20
für den Einsatz von Polltec oder
anderen, nicht rollofähigen Geweben
Schrauben-
Akku-
Bohrschrauber
Vertikalschnitt
SD1_2_mont
�
Tiefenloch-
markierer
dreher
17 03 60
M 1:3
1/2
