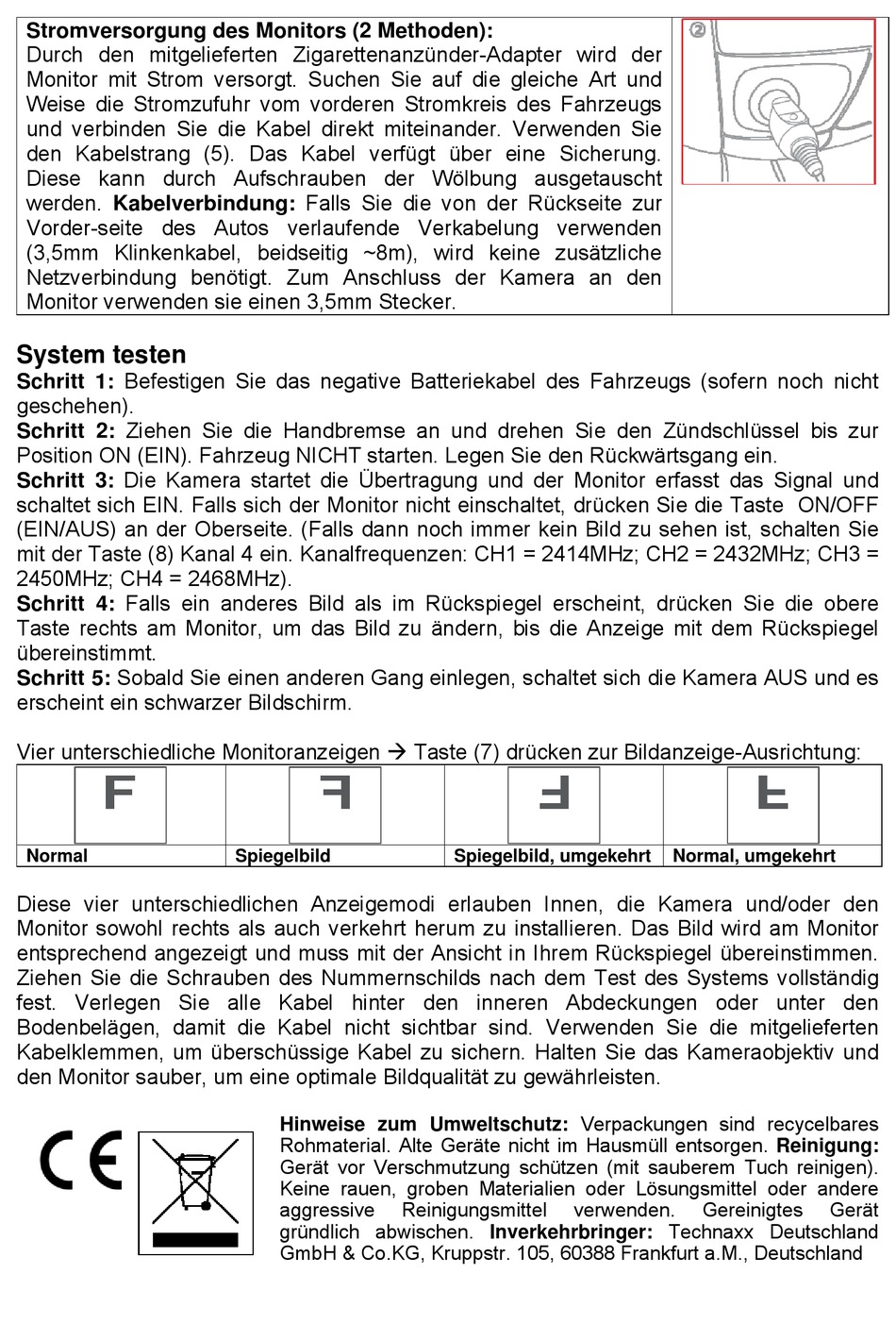

Stromversorgung des Monitors (2 Methoden):
Durch den mitgelieferten Zigarettenanzünder-Adapter wird der
Monitor mit Strom versorgt. Suchen Sie auf die gleiche Art und
Weise die Stromzufuhr vom vorderen Stromkreis des Fahrzeugs
und verbinden Sie die Kabel direkt miteinander. Verwenden Sie
den Kabelstrang (5). Das Kabel verfügt über eine Sicherung.
Diese kann durch Aufschrauben der Wölbung ausgetauscht
werden. Kabelverbindung: Falls Sie die von der Rückseite zur
Vorder-seite des Autos verlaufende Verkabelung verwenden
(3,5mm Klinkenkabel, beidseitig ~8m), wird keine zusätzliche
Netzverbindung benötigt. Zum Anschluss der Kamera an den
Monitor verwenden sie einen 3,5mm Stecker.
System testen
Schritt 1: Befestigen Sie das negative Batteriekabel des Fahrzeugs (sofern noch nicht
geschehen).
Schritt 2: Ziehen Sie die Handbremse an und drehen Sie den Zündschlüssel bis zur
Position ON (EIN). Fahrzeug NICHT starten. Legen Sie den Rückwärtsgang ein.
Schritt 3: Die Kamera startet die Übertragung und der Monitor erfasst das Signal und
schaltet sich EIN. Falls sich der Monitor nicht einschaltet, drücken Sie die Taste ON/OFF
(EIN/AUS) an der Oberseite. (Falls dann noch immer kein Bild zu sehen ist, schalten Sie
mit der Taste (8) Kanal 4 ein. Kanalfrequenzen: CH1 = 2414MHz; CH2 = 2432MHz; CH3 =
2450MHz; CH4 = 2468MHz).
Schritt 4: Falls ein anderes Bild als im Rückspiegel erscheint, drücken Sie die obere
Taste rechts am Monitor, um das Bild zu ändern, bis die Anzeige mit dem Rückspiegel
übereinstimmt.
Schritt 5: Sobald Sie einen anderen Gang einlegen, schaltet sich die Kamera AUS und es
erscheint ein schwarzer Bildschirm.
Vier unterschiedliche Monitoranzeigen Taste (7) drücken zur Bildanzeige-Ausrichtung:
Normal
Diese vier unterschiedlichen Anzeigemodi erlauben Innen, die Kamera und/oder den
Monitor sowohl rechts als auch verkehrt herum zu installieren. Das Bild wird am Monitor
entsprechend angezeigt und muss mit der Ansicht in Ihrem Rückspiegel übereinstimmen.
Ziehen Sie die Schrauben des Nummernschilds nach dem Test des Systems vollständig
fest. Verlegen Sie alle Kabel hinter den inneren Abdeckungen oder unter den
Bodenbelägen, damit die Kabel nicht sichtbar sind. Verwenden Sie die mitgelieferten
Kabelklemmen, um überschüssige Kabel zu sichern. Halten Sie das Kameraobjektiv und
den Monitor sauber, um eine optimale Bildqualität zu gewährleisten.
Spiegelbild
Hinweise zum Umweltschutz: Verpackungen sind recycelbares
Rohmaterial. Alte Geräte nicht im Hausmüll entsorgen. Reinigung:
Gerät vor Verschmutzung schützen (mit sauberem Tuch reinigen).
Keine rauen, groben Materialien oder Lösungsmittel oder andere
aggressive
Reinigungsmittel
gründlich abwischen. Inverkehrbringer: Technaxx Deutschland
GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland
Spiegelbild, umgekehrt
verwenden.
Normal, umgekehrt
Gereinigtes
Gerät
