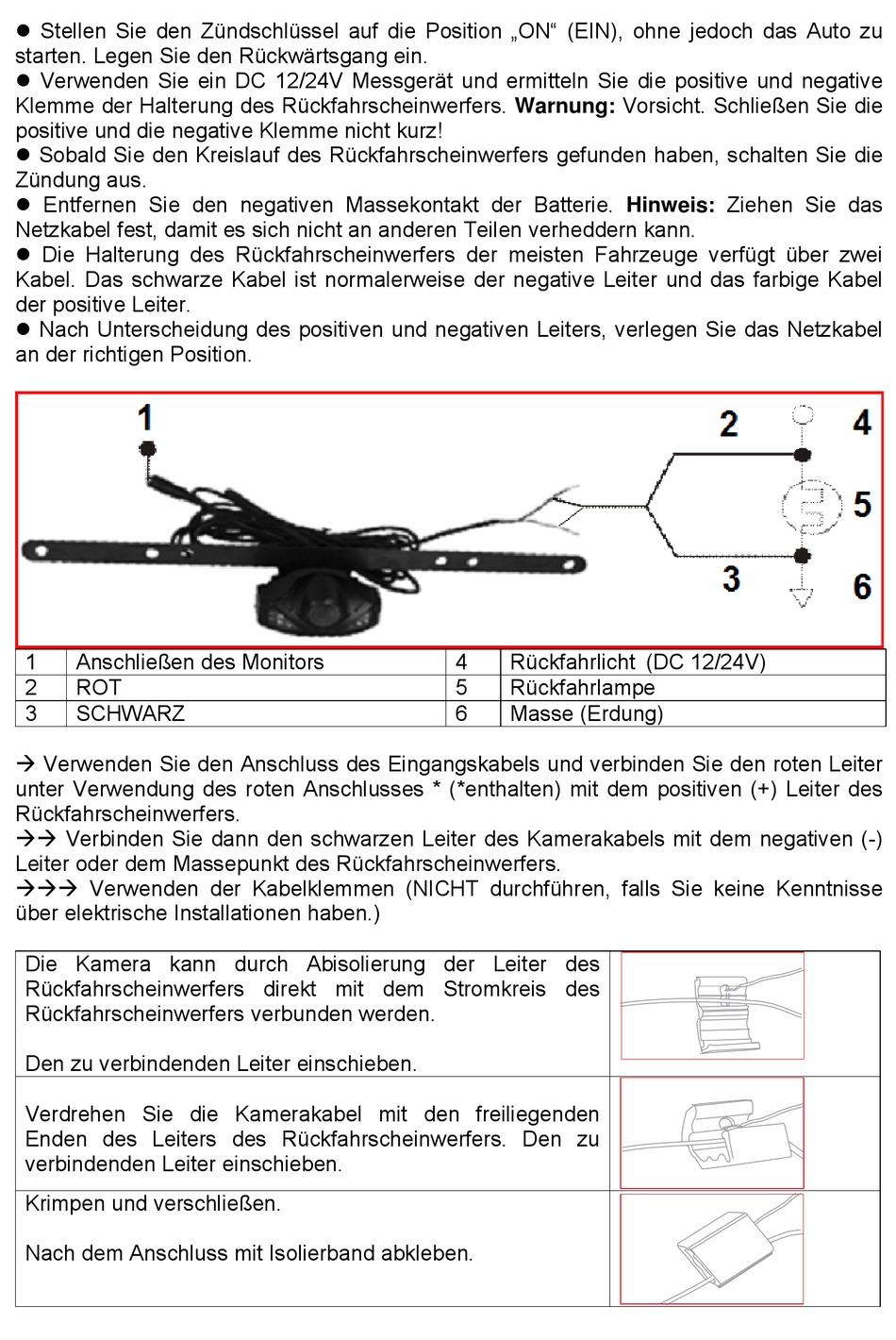

Stellen Sie den Zündschlüssel auf die Position „ON" (EIN), ohne jedoch das Auto zu
starten. Legen Sie den Rückwärtsgang ein.
Verwenden Sie ein DC 12/24V Messgerät und ermitteln Sie die positive und negative
Klemme der Halterung des Rückfahrscheinwerfers. Warnung: Vorsicht. Schließen Sie die
positive und die negative Klemme nicht kurz!
Sobald Sie den Kreislauf des Rückfahrscheinwerfers gefunden haben, schalten Sie die
Zündung aus.
Entfernen Sie den negativen Massekontakt der Batterie. Hinweis: Ziehen Sie das
Netzkabel fest, damit es sich nicht an anderen Teilen verheddern kann.
Die Halterung des Rückfahrscheinwerfers der meisten Fahrzeuge verfügt über zwei
Kabel. Das schwarze Kabel ist normalerweise der negative Leiter und das farbige Kabel
der positive Leiter.
Nach Unterscheidung des positiven und negativen Leiters, verlegen Sie das Netzkabel
an der richtigen Position.
1
Anschließen des Monitors
2
ROT
3
SCHWARZ
Verwenden Sie den Anschluss des Eingangskabels und verbinden Sie den roten Leiter
unter Verwendung des roten Anschlusses * (*enthalten) mit dem positiven (+) Leiter des
Rückfahrscheinwerfers.
Verbinden Sie dann den schwarzen Leiter des Kamerakabels mit dem negativen (-)
Leiter oder dem Massepunkt des Rückfahrscheinwerfers.
Verwenden der Kabelklemmen (NICHT durchführen, falls Sie keine Kenntnisse
über elektrische Installationen haben.)
Die Kamera kann durch Abisolierung der Leiter des
Rückfahrscheinwerfers direkt mit dem Stromkreis des
Rückfahrscheinwerfers verbunden werden.
Den zu verbindenden Leiter einschieben.
Verdrehen Sie die Kamerakabel mit den freiliegenden
Enden des Leiters des Rückfahrscheinwerfers. Den zu
verbindenden Leiter einschieben.
Krimpen und verschließen.
Nach dem Anschluss mit Isolierband abkleben.
4
Rückfahrlicht (DC 12/24V)
5
Rückfahrlampe
6
Masse (Erdung)
