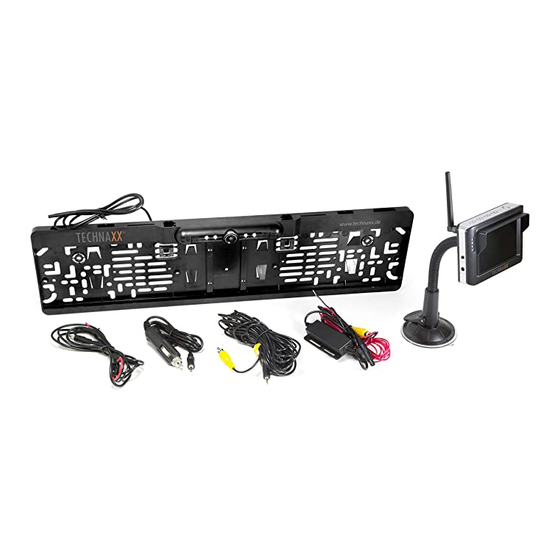

Funk-Rückfahrkamera-System TX-110
Geeignet für die meisten Autos (& Vans, SUVs, Kleinbusse,
Dieses System soll eine Hilfe sein und in KEINEM Fall die Notwendigkeit
Unter keinen Umständen übernimmt der Hersteller oder Lieferant eine
Verantwortung oder haftet für direkte oder indirekte Schäden, Neben-
oder Folgeschäden, oder für Verletzungen, die sich aus der Installation
oder dem Gebrauch dieses Systems ergeben.
Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass
sich dieses Gerät, zu dem diese Gebrauchsanleitung gehört, in
Übereinstimmung mit den grundlegenden Anforderungen der Normen gemäß
Richtlinie RED 2014/53/EU. Hier finden Sie die Konformitätserklärung:
www.technaxx.de/ (in der unteren Leiste unter "Konformitätserklärung"). Vor
dem ersten Gebrauch lesen Sie die Gebrauchsanleitung sorgfältig durch.
Die
Gebrauchsanleitung
Produktweitergabe sorgfältig aufbewahren. Verfahren Sie ebenso mit dem
Originalzubehör dieses Produktes. Im Garantiefall wenden Sie sich bitte an
den Händler oder das Ladengeschäft, wo Sie dieses Produkt gekauft haben.
Besonderheiten
Unauffällige Rückfahrkamera in der Kennzeichenhalterung
Geeignet
Rückwärtseinparken
Kabellose Videoübertragung oder über Kabel (6m)
IR LED für klare Nachtsicht ~4m
Verstellbare Kameraausrichtungen & 110° Blickwinkel
Stromversorgung der Kamera durch Verbindung mit dem
Rückfahrlicht
Stromversorgung des Monitors über den Zigarettenanzünder
IP67
Kameraschutzklasse
zeitweiliges Untertauchen)
3,5" TFT-LCD Monitor mit 320x240 Pixel
Distanzanzeige auf dem Monitor
Kennzeichenhalterung für einzeilige EU-Kennzeichen (52x11cm)
Kompletter Installationssatz
Mehr Sicherheit beim Rückwärtsfahren
®
Technaxx
Wohnmobile, usw.) als Einparkhilfe.
ersetzen, vorsichtig zu fahren.
für
für
die
meisten
* Gebrauchsanleitung
zukünftige
Fahrzeuge
(staubdicht
Bezugnahme
Garantie 2 Jahre
als
&
Schutz
oder
eine
Hilfe
zum
gegen
Werbung
Verwandte Anleitungen für Technaxx TX-110
Inhaltszusammenfassung für Technaxx TX-110
- Seite 1 Folgeschäden, oder für Verletzungen, die sich aus der Installation oder dem Gebrauch dieses Systems ergeben. Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses Gerät, zu dem diese Gebrauchsanleitung gehört, in Übereinstimmung mit den grundlegenden Anforderungen der Normen gemäß...
- Seite 2 Technische Spezifikationen Kennzeichenhalterung mit Kamera Bildsensor / Auflösung CMOS / 640x480 Pixel Blickwinkel 110° Min. Beleuchtung 0,5Lux / automatischer Weißabgleich IR-Nachtsichtweite Stromversorgung Verbindung über Funksender Max. Stromstärke 140mA (inkl. Sender) Schutzklasse IP67 Gewicht / Maße 264g / (L) 52,8 x (B) 4,0 x (H) 13,7cm Funksender Modulation FM (Frequenzmodulation)
- Seite 3 Produktübersicht Die Rückfahrkamera sendet im 2,4GHz Frequenzbereich (für solche Videoübertragungen) ein Videosignal von der Kamera auf Kanal 4 an den Monitor. Sollte eine andere Bluetooth Freisprech- einrichtung in Ihrem Fahrzeug installiert sein, arbeitet sie im selben Frequenzbereich wie die Kamera. Wird die Freisprecheinrichtung aktiviert, kann es zu Störungen kommen.
- Seite 4 Funksender Verbindungskabel zum Verbindungskabel zur Kamera Rückfahrlicht (Kabelverbindung zum Monitor) Monitor Kanal 2 Video-In (AV) 2,5mm DC 12V Leistungsaufnahme 4 Antenne 3,5mm Ein/Aus drücken, um den Bildschirm ein-/auszuschalten Blendschutz 7 Display (3,5“) Bilddrehung wiederholt drücken, um das Bild zu drehen Kanalwahlschalter zum Umschalten des Empfangskanals (Kanal 4 ist Standardeinstellung)
- Seite 5 Inbetriebnahme Überprüfen Sie vor der Installation die Funktionalität der Komponenten (ein installiertes Produkt ist von der Rückgabe ausgeschlossen). Für die Installation, bereiten sie die Kennzeichen- halterung und die Sendereinheit vor. HINWEIS: Sie benötigen möglicherweise einen Spannungsmesser, um die Polarität des Rückfahrlichts zu messen.
- Seite 6 Verbinden Sie das schwarze Verbindungskabel des Funksenders mit dem Minuspol des Rückfahrlichts. Verbinden Sie das rote Verbindungskabel des Funksenders mit dem Pluspol des Rückfahrlichts. Installation des Monitors Befestigen Sie den Saugnapf an der Windschutzscheibe. Schließen Sie den Monitor an das Bordnetz an. Verwenden Sie das DC 12V Anschlusskabel für den Zigarettenanzünder oder alternativ das Verbindungskabel zum direkten Anschluss an das Bordnetz.
- Seite 7 HINWEIS: Wenn Ihr 12V Anschluss ein Dauerplus hat, schalten Sie den Monitor aus, wenn Sie das Fahrzeug verlassen. In einem geparkten Fahrzeug können bei direkter Sonnen- einstrahlung sehr hohe Temperaturen auftreten. Um Schäden am Monitor zu vermeiden, bewahren Sie ihn z.B. im Handschuhfach auf.
- Seite 8 2. Schritt Schieben Sie das Kennzeichen bis zum Anschlag nach unten. 3. Schritt Setzen Verriegelungen oben Halterung ein. (Sie haben sie im ersten Schritt bereits vorsichtig Halterung gebrochen.) Sicherheitsvorschriften Das Rückfahrsystem ist als Hilfe gedacht und entbindet den Fahrer gemäß STVO nicht seiner...
- Seite 9 Reinigungsmittel verwenden. Gereinigtes Gerät gründlich abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen). Kostenfreie E-Mail: support@technaxx.de Viel Spaß...
