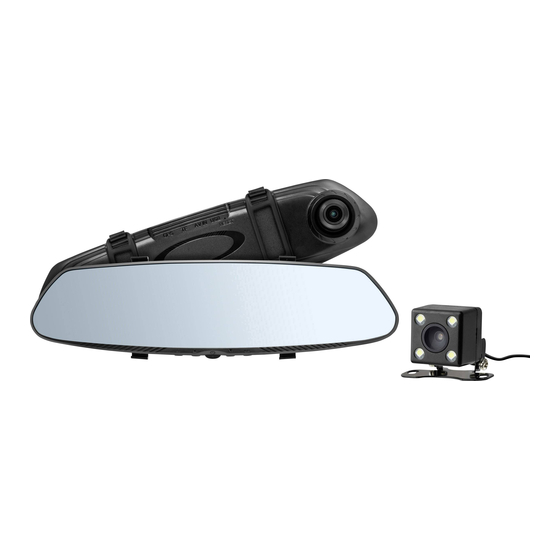

HD-Rückspiegel-Dashcam TX-124
Geeignet für die meisten Fahrzeuge als Hilfe zum
Dieses System ist als Hilfsmittel gedacht und sollte NICHT die
Notwendigkeit ersetzen, vorsichtig zu fahren.
Unter keinen Umständen übernimmt der Hersteller oder
Lieferant Verantwortung oder haftet für direkte oder indirekte
Schäden, Neben- oder Folgeschäden oder für Verletzungen,
die aus der Installation oder dem Gebrauch dieses Systems
Die Konformitätserklärung für dieses Gerät finden Sie unter:
www.technaxx.de/ (untere Leiste "Konformitätserklärung"). Vor dem ersten
Gebrauch lesen Sie bitte die Gebrauchsanleitung sorgfältig durch.
Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute
aus dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).
Die Gebrauchsanleitung für zukünftige Bezugnahme oder eine Produktweiter-
gabe sorgfältig aufbewahren. Verfahren Sie ebenso mit dem Originalzubehör
dieses Produktes. Im Garantiefall wenden Sie sich bitte an den Händler oder
das Ladengeschäft, wo Sie dieses Produkt gekauft haben. Garantie 2 Jahre
Viel Spaß mit Ihrem Produkt * Teilen Sie Ihre Erfahrungen und Meinung
Besonderheiten
Rückspiegel-Dashcam für hochauflösende HD-Videoaufnahmen geeignet
für die meisten Fahrzeuge
Rückwärtsfahren & Rückwärtseinparken
Rückfahrkamera Weitwinkel 160°
Rückfahrkamera
Bildschirm 10,9cm/4,3")
Rückfahrkamera (4 weiße LEDs)
Einlegen des Rückwärtsgangs aktiviert
Datumsangabe
verstellbarer
(staubdicht & Schutz gegen dauerhaftes Untertauchen)
®
Technaxx
Rückwärtseinparken.
Kostenfreie E-Mail: support@technaxx.de
auf einem der bekannten Internetportale
Nicht sichtbares integriertes TFT-Farbdisplay (Ø
Automatischer Nachtsichtmodus (~2m) für die
Befestigung der Dashcam am Rückspiegel mit Hilfe
Gummibänder
* Gebrauchsanleitung
resultieren.
Rückfahrkamera gibt Sicherheit beim
Aufnahmewinkel Dashcam 90° &
Gleichzeitige Aufnahme von Dashcam &
Rückfahrkamera wird automatisch beim
Aufnahmen mit Zeitstempel &
Rückfahrkamera-Schutzklasse
IP68
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-124
Inhaltszusammenfassung für Technaxx TX-124
- Seite 1 Installation oder dem Gebrauch dieses Systems resultieren. Die Konformitätserklärung für dieses Gerät finden Sie unter: www.technaxx.de/ (untere Leiste “Konformitätserklärung”). Vor dem ersten Gebrauch lesen Sie bitte die Gebrauchsanleitung sorgfältig durch. Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).
-
Seite 2: Technische Spezifikationen
Rohmaterial. Alte Geräte nicht im Hausmüll entsorgen. Reinigung: Gerät vor Verschmutzung schützen (mit sauberem Tuch reinigen). Keine rauen, groben Materialien oder Lösungsmittel oder andere aggressive Reinigungsmittel verwenden. Gereinigtes Gerät gründlich abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland... - Seite 3 Produktübersicht Dash Cam...
-
Seite 4: Geräte- Und Tastenbeschreibung
Rückfahrkamera Geräte- und Tastenbeschreibung 1 Mikrofon Audioaufzeichnung im Fahrzeug aktivieren/ deaktivieren. Drücken zum Wechseln zw. Kamera & Wiedergabemodus. 2 Menü Taste gedrückt halten zum Aufrufen des Menüs 3 Auf-Taste / Drücken, um Menüpunkt nach oben zu gelangen. Auswahltaste Drücken, um die Kameraansicht zu ändern. 4 Ein-/Ausschalten Taste gedrückt halten zum Ein-/Ausschalten 5 Ab-Auswahltaste... -
Seite 5: Installation Und Verkabelung
Spiegels befindet. Bei der Montage muss sich die Dashcam des Spiegels links neben dem Rückspiegel Ihres Fahrzeugs befinden. Stromversorgung für den Spiegel Wenn die TX-124 ordnungsgemäß funktioniert, verlegen Sie das Kabel des Zigarettenanzünders, wie in der folgenden Abbildung dargestellt (BEISPIEL):... - Seite 6 Verkabelung der Rückfahrkamera Die folgenden Abbildungen stellen beispielhaft dar, wie Sie das Video- /Netzkabel vom Rückspiegel zum Heck verlegen können. 1 Spiegel mit AV–IN Anschluss Rückfahrkamera in der Mitte des Fahrzeugs über/unter Kennzeichen befestigen. Dafür ein 5mm großes Loch in die Verbinden Sie das rote Kabel mit dem Pluspol des Rückfahrlichts.
-
Seite 7: Einstellungsmenü Des Spiegels
Dazu ist das Bohren eines 5mm großen Loches hinter dem Kennzeichen erforderlich. Anschließend das Verbindungskabel der Rückfahrkamera durch die Bohrung führen, und dann den Stecker des Kamerakabels mit der Steckverbindung des Video-/Netzkabels im Fahrzeug verbinden. Hinweis: Vergewissern Sie sich, dass sich das Loch für das Kamerakabel in der Mitte des Fahrzeugs befindet bevor Sie es in die Karosserie bohren. - Seite 8 Die Minuten stehen dabei für die Dauer der Aufzeichnung. Standardmäßig ist die Aufnahmedauer auf 2 Minuten begrenzt, wodurch alle 2 Minuten ein neues Video angefertigt wird. Wählen Sie je nach den Lichtverhältnissen Weißabgleich zwischen Auto, Tageslicht, Bewölkt und Kunstlicht. Passen Sie die Belichtung in Einerschritten von -3 Belichtung bis 3 an Ihre gegenwärtige Situation an.
-
Seite 9: Display-Symbole
Videoaufzeichnung über die Front- und Rückfahrkamera. Wird der Zigarettenanzünder nicht mehr mit Strom versorgt, speichert die TX-124 das Video automatisch und schaltet sich aus. Hinweis: Sie können die automatisch gestartete Videoaufnahme auch durch Drücken der OK-Taste wieder stoppen. - Seite 10 Manuelle Ein-/Abschaltung Halten Sie die Ein/Aus-Taste gedrückt. Das Display leuchtet auf und das Technaxx-Logo wird eingeblendet. Kurz darauf wird die Live-Ansicht der Front- und Rückfahrkamera angezeigt. Halten Sie die Ein/Aus-Taste erneut gedrückt, schaltet sich das Gerät aus. Bewegungserkennung Die TX-124 ermöglicht mithilfe des G-Sensors die Bewegungserkennung.
- Seite 11 Befinden sich darunter wichtige Videoaufnahmen, speichern Sie diese auf Ihrem PC. Formatieren Sie anschließend die MicroSD Karte in der TX-124 das Menü öffnen und den Punkt „Formatieren“ auswählen. Hinweis (#): durch das Formatieren werden sämtliche auf der MicroSD Karte gespeicherten Daten gelöscht.
- Seite 12 Bei einem Absturz des Geräts. Drücken Sie die Reset-Taste auf der Rückseite des Geräte mit einem dünnen Gegenstand (zB. Büroklammer). Nach einer kurzen Phase der Wiederherstellung startet die TX-124 neu. Allgemeine Informationen Befestigen Sie das Gerät niemals auf eine instabilen Oberfläche.
