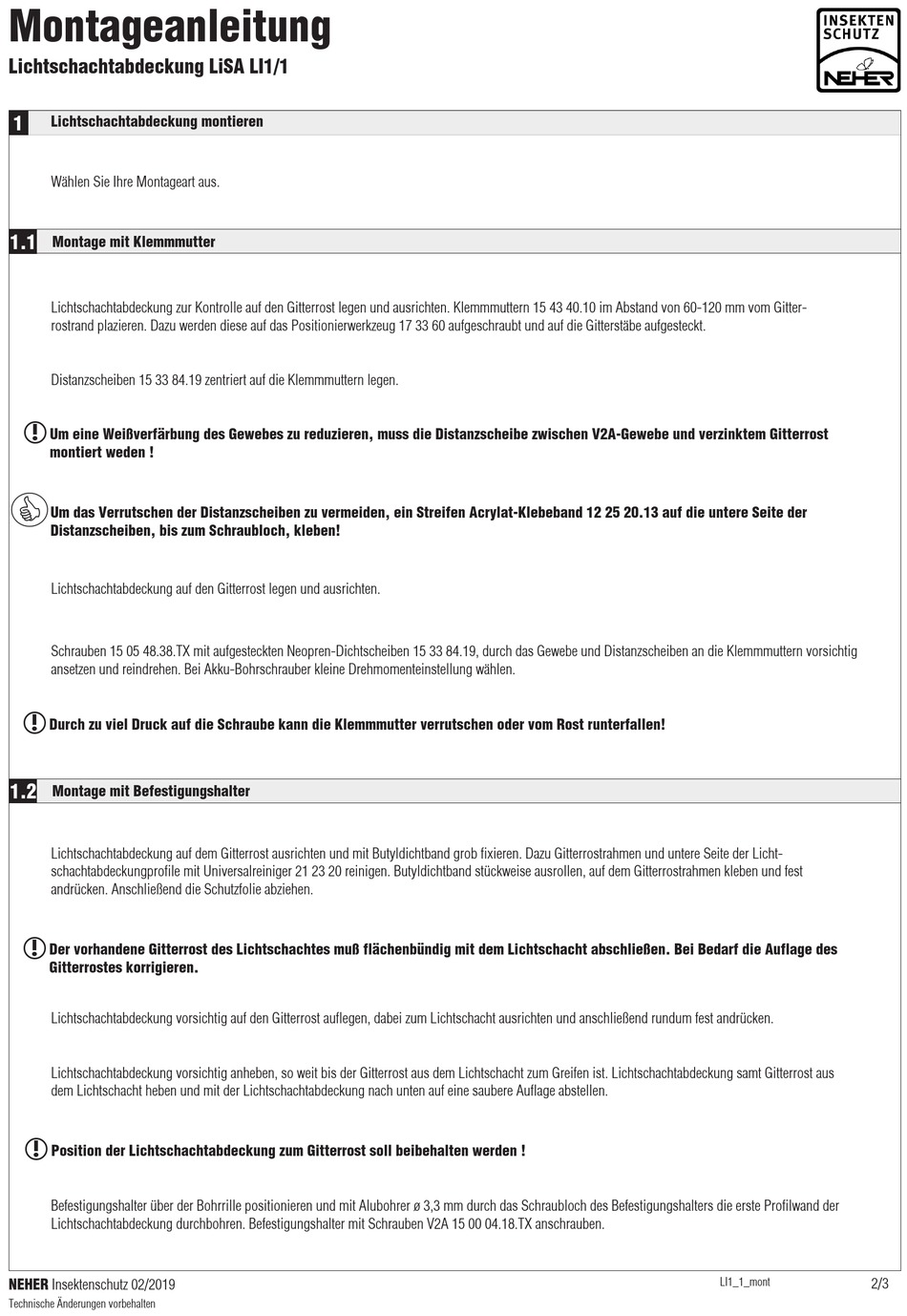

Montageanleitung
Lichtschachtabdeckung LiSA LI1/1
1
Lichtschachtabdeckung montieren
Wählen Sie Ihre Montageart aus.
1.1
Montage mit Klemmmutter
Lichtschachtabdeckung zur Kontrolle auf den Gitterrost legen und ausrichten. Klemmmuttern 15 43 40.10 im Abstand von 60-120 mm vom Gitter-
rostrand plazieren. Dazu werden diese auf das Positionierwerkzeug 17 33 60 aufgeschraubt und auf die Gitterstäbe aufgesteckt.
Distanzscheiben 15 33 84.19 zentriert auf die Klemmmuttern legen.
Um eine Weißverfärbung des Gewebes zu reduzieren, muss die Distanzscheibe zwischen V2A-Gewebe und verzinktem Gitterrost
montiert weden !
Um das Verrutschen der Distanzscheiben zu vermeiden, ein Streifen Acrylat-Klebeband 12 25 20.13 auf die untere Seite der
Distanzscheiben, bis zum Schraubloch, kleben!
Lichtschachtabdeckung auf den Gitterrost legen und ausrichten.
Schrauben 15 05 48.38.TX mit aufgesteckten Neopren-Dichtscheiben 15 33 84.19, durch das Gewebe und Distanzscheiben an die Klemmmuttern vorsichtig
ansetzen und reindrehen. Bei Akku-Bohrschrauber kleine Drehmomenteinstellung wählen.
Durch zu viel Druck auf die Schraube kann die Klemmmutter verrutschen oder vom Rost runterfallen!
1.2
Montage mit Befestigungshalter
Lichtschachtabdeckung auf dem Gitterrost ausrichten und mit Butyldichtband grob fixieren. Dazu Gitterrostrahmen und untere Seite der Licht-
schachtabdeckungprofile mit Universalreiniger 21 23 20 reinigen. Butyldichtband stückweise ausrollen, auf dem Gitterrostrahmen kleben und fest
andrücken. Anschließend die Schutzfolie abziehen.
Der vorhandene Gitterrost des Lichtschachtes muß flächenbündig mit dem Lichtschacht abschließen. Bei Bedarf die Auflage des
Gitterrostes korrigieren.
Lichtschachtabdeckung vorsichtig auf den Gitterrost auflegen, dabei zum Lichtschacht ausrichten und anschließend rundum fest andrücken.
Lichtschachtabdeckung vorsichtig anheben, so weit bis der Gitterrost aus dem Lichtschacht zum Greifen ist. Lichtschachtabdeckung samt Gitterrost aus
dem Lichtschacht heben und mit der Lichtschachtabdeckung nach unten auf eine saubere Auflage abstellen.
Position der Lichtschachtabdeckung zum Gitterrost soll beibehalten werden !
Befestigungshalter über der Bohrrille positionieren und mit Alubohrer ø 3,3 mm durch das Schraubloch des Befestigungshalters die erste Profilwand der
Lichtschachtabdeckung durchbohren. Befestigungshalter mit Schrauben V2A 15 00 04.18.TX anschrauben.
NEHER Insektenschutz 02/2019
Technische Änderungen vorbehalten
LI1_1_mont
2/3
