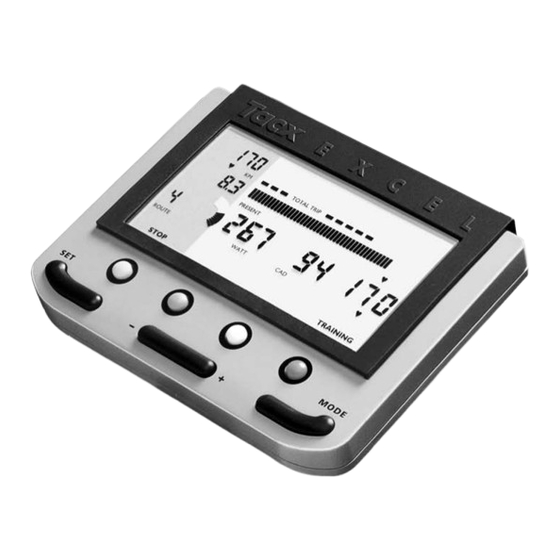

Tacx GrandExcel Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Handbuch Grand Excel
Deutsch
1
D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tacx GrandExcel

  • Seite 1 Handbuch Grand Excel Deutsch...

  • Seite 2: Verpackungsinhalt

    Verpackungsinhalt Verpackungsinhalt Überprüfen Sie, ob die unten aufgeführten Teile vollständig in Ihrer Verpackung enthalten sind. Grand Excel Computer Excel Analyser Software Rahmen CycleForce Excel Wirbelstrombremse T1642 Anleitung T1466 Montagebeutel mit Adapterset T1615 Montagebeutel Trainer T1606 Kabelsatz T1636 PC-Kabel T1625 Adapter Füße und Endkappen T1643 CD ROM...

  • Seite 3: Inhaltsverzeichnis

    Aufbau der drei Displays Die Arbeitsleiste Acht Funktionstasten Die Menüleiste Speichern der Daten Excel Analyser Software Tacx BikeNet Optimalisierung des Grand Excel Einstellen des Skalenfaktors, der Grundanzeige des Excel während des Installieren allgemeiner Daten Pulszahlprogramms, und der Aktivierung der Pulszahlregistrierung...

  • Seite 4: Gebrauch Dieser Anleitung

    Gebrauch dieser Anleitung Gebrauch dieser Anleitung Bevor Sie den Tacx Grand Excel zum ersten Mal benützen, lesen Sie bitte zuerst diese Anleitung durch und gehen Sie die Ratschläge in Ihrer Reihenfolge systematisch durch. Um den grösstmög- lichen Spass mit Ihrem Ergotrainer zu haben, ist es wichtig alle Möglichkeiten, die Ihnen dieser Trainer bietet, kennen zu lernen.

  • Seite 5: Montage Des Grand Excels

    Wirbelstrombremse I auf den Bolzen K des Hebels und drehen Sie die Schraube J so fest, daß sich die Bremse noch bewegen kann (Fig.3). Tauschen Sie den Schnellspanner Ihres Hinterrads gegen die mitgelieferte Tacx-Befestigung X aus. Hierdurch wird eine optimale Klemmkraft und Stabilität gewährleistet. Setzen Sie das Fahrrad in den Trainer und stellen Sie die Flügelschraube L so ein, daß...
  • Seite 6 Montage der Grand Excel Mit dem Hebel H läßt sich die Rolle der Wirbelstrombremse gegen den Reifen des Fahrrades klappen (Fig.5 und 6). Ist der Hebel H zugeklappt, kann man nun über den Knauf R den Druck der Rolle auf den Reifen des Hinterrades einstellen. Achten Sie darauf, daß die Rolle straff gegen den Reifen drückt, um ein Durchrutschen des Reifens während des Fahrens zu vermeiden.

  • Seite 7: Anschließen Des Computers

    Montage der Grand Excel Anschließen des Computers Nachdem Sie das Fahrrad in den Trainer montiert haben, können Sie den Computer folgender- maßen anschließen: Bringen Sie den Computer mit Hilfe der beiden Gummiklemmbänder P an der Lenkstange an (Fig.9). Schließen Sie den Computer mit dem Kabel Q ans Gerät an. Verlegen Sie das Kabel so, daß Sie es beim Fahren nicht berühren können (beispielsweise mit den Schuhen auf den Pedalen).

  • Seite 8: Wie Funktioniert Der Grand Excel

    Wie funktioniert der Grand Excel WIE FUNKTIONIERT DER GRAND EXCEL Mit dem CycleForce Grand Excel haben Sie die Möglichkeit, den Widerstand, den Sie draußen beim Radfahren vorfinden, zu simulieren. Im Folgenden wird beschrieben, welche Möglichkeiten der Grand Excel Computer bietet und wie das Display diese Optionen wiedergibt. Drei Trainingsformen Mit dem Grand Excel können Sie auf drei verschiedene Arten trainieren: ohne Programm, in P0...

  • Seite 9: Acht Funktionstasten

    Wie funktioniert der Grand Excel Programm-Display Auf diesem Display können Sie wählen, welches Trainingsprogramm Sie fahren wollen: P0, das freie Programm, oder P1 bis P10, die eingestellten Programme. Sie können auf diesem Display das gewählte Programm einstellen, ändern, betrachten oder löschen und sehen, wie oft dieses Programm absolviert wurde.

  • Seite 10: Speichern Der Daten

    Sie die Gegner zu schlagen. Wer weiß, vielleicht gewinnen Sie! Mailen Sie Ihre Erfolge zu Tacx, dann werden Sie in die Rangliste der besten Renner der Welt aufgenommen. Einmal im Monat gibt es bei Tacx Preise zu gewinnen.

  • Seite 11: 3A Installieren Allgemeiner Daten

    Installieren allgemeiner Daten 3A INSTALLIEREN ALLGEMEINER DATEN Ausgang für das Installieren allgemeiner Daten ist das Training-Display. Drücken Sie die lila Taste bis rechtsunten auf dem Display TRAINING erscheint (Fig.12). Aktivieren der Pulszahlregistrierung, Einstellen der 24-h Uhr, des Datums und des Druckers und Ein- und Ausschalten des Datenspeichers Drücken Sie vom Training-Display ausgehend auf MENU (gelbe Taste).

  • Seite 12: Einstellen Des Druckers

    Installieren allgemeiner Daten Stellen Sie mit der +/-Taste die Jahreszahl ein. Wenn Sie die 24-h Uhr und das Datum nicht oder ungenau einstellen, wird bei den gespeicherten Trainingsinformationen keine oder die falsche Zeit stehen. Sie wählen nun, ob Sie das Einstellen allgemeiner Daten fortsetzen oder beenden wollen. Wollen Sie mit dem Einstellen des Druckers fortfahren, dann drücken Sie die MODE Taste.

  • Seite 13: Einstellen Des Druckers

    Installieren allgemeiner Daten 12.1 Aktivierung der Pulszahl- PROGRAM registrierung OPPONENT TRAINING Gelb Orange Weiss Lila MENU SET UP Gelb Orange Weiss Lila 12.2 Einstellen der 24-h Uhr und MODE MODE des Datums MINUTEN MODE STUNDEN MODE TAGE MODE MONAT MODE JAHR 12.3 Einstellen des Druckers MODE...

  • Seite 14: Einstellen Von Persönlichen Daten

    Einstellen von persönlichen Daten 3B EINSTELLEN VON PERSÖNLICHEN DATEN Ausgang für das Einstellen von persönlichen Daten ist das Opponent-Display. Drücken Sie die lila Taste, bis rechtsunten auf dem Display OPPONENT erscheint (Fig.13). Sie haben nun folgende Möglichkeiten, fortzufahren Um ID-Nummer, Name, Pulszahlgrenzwerte und Körpergewicht einzugeben: Drücken Sie MENU (gelbe Taste).

  • Seite 15: Wählen Der Id-Nummer

    Einstellen von persönlichen Daten 13.1 Wählen der ID-Nummer 13.3 Löschen Persönlicher Daten PROGRAM MENU DELETE OPPONENT Gelb Orange Weiss Lila Gelb Orange Weiss Lila TRAINING CANCEL ENTER Gelb Orange Weiss Lila Wählen ID-number 13.2 Eingeben des Namens, Unter- und Obergrenze MODE der Pulszahl und des Körpergewichts...

  • Seite 16: Löschen Persönlicher Daten

    Einstellen von persönlichen Daten Mit der +/-Taste stellen Sie die untere Grenze der Pulszahl ein. Der untere Grenzwert kann nie höher sein als der obere Grenzwert. Der Bereich der Grenzwerte liegt zwischen 30 und 250 Schlägen pro Minute. Drücken Sie MODE. In der Mitte blinkt die PULSZAHL-OBERGRENZE.

  • Seite 17: 3C Einrichten Des Trainingsprogramms

    Einrichten des Trainingsprogramms 3C EINRICHTEN DES TRAININGSPROGRAMMS Gehen Sie für das Einrichten eines Programms vom Programm-Display aus. Drücken Sie die lila Taste, bis rechtsunten auf dem Display PROGRAM erscheint (Fig.15). Sie haben nun folgende Möglichkeiten fortzufahren: Um zum Einstellen der Streckenlänge von Programm P0 zu gelangen: >...

  • Seite 18: Einstellen Der Streckenlängen

    Einrichten des Trainingsprogramms Wählen Sie Programmnummer P0 bis P10 Program Opponent Gelb Orange Weiss Lila Training 15.1 Einstellen der Streckenlängen 15.2 Ändern und Ansicht eines der Routen im Programm P0 bestehenden Programms P1 tm P10 MENU MODE ANSICHT "SET UP" Gelb Orange Weiss...

  • Seite 19: Einstellen Eines Neuen Programms

    Einrichten des Trainingsprogramms Wählen Sie Programmnummer P1 bis P10 Program Opponent Gelb Orange Weiss Lila Training 15.3 Einstellen eines neuen Programms 15.4 Löschen eines Programms P1 to P10 P1 to P10 MENU DELETE "SET UP" Gelb Orange Weiss Lila Gelb Orange Weiss Lila...

  • Seite 20: Einstellen Eines Neuen Programms

    Einrichten des Trainingsprogramms Zum Ändern des Programms drücken Sie MENU (gelbe Taste). Linksunten blinkt ROUTE 1. Wählen Sie mit der +/-Taste die Strecke, deren eingestellten Wert Sie ändern wollen. Drücken Sie MODE. SLOPE, oder WATT blinkt. Ändern Sie mit der +/-Taste den Wert von SLOPE, oder WATT.

  • Seite 21: Löschen Eines Programms

    Einrichten des Trainingsprogramms Drücken Sie MODE. SLOPE, oder WATT leuchtet auf. Stellen Sie mit der +/-Taste den Wert von SLOPE, oder WATT ein. Drücken Sie MODE. Km/Mi oder leuchtet auf. Stellen Sie mit der +/-Taste den Wert von Km/Mi oder ein.

  • Seite 22: Trainieren Mit Dem Grand Excel

    Trainieren mit dem Grand Excel TRAINIEREN MIT DEM GRAND EXCEL Bevor Sie mit dem Training beginnen, können Sie wahlweise die Pulszahlregistrierung aktivieren, die 24-h Uhr und das Datum einstellen und den Datenspeicher ein- oder ausschalten. siehe dazu 3A Installieren allgemeiner Daten >...

  • Seite 23: Ein- Und Ausschalten Des Pulszahl-Alarmsignals Während Des Trainierens

    Trainieren mit dem Grand Excel Ein- und Ausschalten des Pulszahl-Alarmsignals während des Trainierens Sobald sich ihre Herzfrequenz über der eingestellten Obergrenze der Pulszahl befindet, wird das Alarmsignal anfangen zu piepen. Sie können das Alarmsignal ausschalten, indem Sie einmal auf die lila Taste drücken. Drücken Sie die lila Taste nochmals, ist das Signal wieder eingeschaltet. Pausieren während des Trainings Wollen Sie pausieren und Sie hören auf zu fahren, bevor das gesamte Trainingsprogramm absol- viert ist, geht der Computer in Wartestellung und PAUSE erscheint rechtsoben auf dem Display.

  • Seite 24: Trainieren Ohne Programm, In P0

    Trainieren mit dem Grand Excel Trainieren ohne Programm, in P0 Sie haben im Programm-Display gewählt, daß Sie ohne Programm in P0 trainieren wollen. Die folgenden Informationen sind während des Fahrens auf 7 verschiedenen Displays abrufbar. Mit MODE und der +Taste können Sie in den Displays weiterblättern, mit der -Taste zurückblättern.
  • Seite 25 Trainieren mit dem Grand Excel Trittfrequenz-Display (Fig.21) 24-h Uhr (falls eingestellt) CADANS Gesamtzahl der Umdrehungen während der Fahrt aktuelle T rittfrequenz ROUTE durchschnittliche T rittfrequenz PRESENT maximale T rittfrequenz ROUTE SLOPE CAD AVS STOP TRAINING Falls die Pulszahlregistrierung aktiviert ist (siehe Kapitel 3A), gelangen Sie nacheinander zu drei Displays, die sich auf die Pulszahl beziehen.

  • Seite 26: Manuelles Einstellen Des Steigungswiderstandes Oder Der Leistung In P0

    Trainieren mit dem Grand Excel Manuelles Einstellen des Steigungswiderstandes oder der Leistung in P0 Während des Fahrens, aber auch in Ruhestellung, können Sie manuell den Steigungswiderstand (SLOPE) oder die Leistung (WATT) einstellen. Drücken Sie die SET-Taste. Linksunten beginnt der Steigungswiderstand (SLOPE) zu blinken SWählen Sie mit der +/-Taste den Wert des Steigungswiderstandes zwischen -4 und +9 in 1er-Schritten.

  • Seite 27: Trainieren Mit Programm, In P1

    Trainieren mit dem Grand Excel Trainieren mit Programm, in P1-10 Sie haben aus dem Programm-Display ein Programm ausgewählt (P1-P10). Wie bei P0 sehen Sie wieder über PRESENT den Balken, der Ihre Wünsche an das Programm angibt, von links nach rechts über das Display laufen. Über dem Balken steht TOTAL TRIP (Fig.26).

  • Seite 28: Trainieren Mit Programm Und Gegner, In P1-P10

    Trainieren mit dem Grand Excel Trainieren mit Programm und Gegner, in P1- P10 Sie haben aus dem Programm-Display ein Programm ausgewählt. (P1-10). Wählen Sie einen Gegner Einen Wettkampf können Sie nur in einem Programm, das auf Steigung/Strecke eingestellt ist, fahren. Die Trainingsinformation dieses Programms ist unter OPPONENT gespeichert. Gehen Sie für die Wahl eines Gegners vom Programm-Display aus.

  • Seite 29: Ansicht Der Trainingsinformation Ansicht Der Trainingsinformation Auf Dem Display

    Ansicht der Trainingsinformation ANSICHT DER TRAININGSINFORMATION Ansicht der Trainingsinformation auf dem Display Gehen Sie zum Anschauen der Trainingsinformation vom Programm-Display aus. Drücken Sie die lila Taste, bis rechtsunten auf dem Display PROGRAM erscheint. Wählen Sie mit der +/-Taste das Programm aus, aus dem Sie die Trainingsinformation ansehen möchten (oben auf dem Display können Sie sehen, ob und wie viele Ergebnisse und Gegner im Programm gespeichert sind).

  • Seite 30: Excel Analyser Software

    Tabellen auf dem Bildschirm darstellen. Die Analyser Software kann mitunter auch dafür verwendet werden, auf einfache Art und Weise Ergebnisse z.B. aus dem Tacx BikeNet zu importieren bzw. zu exportieren. Die Software wird über die Maus und die Tastatur bedient.

  • Seite 31: Funktionstasten

    Excel Analyser Software Öffnet den ausgewählten Monat. Rote Zahlen deuten an, dass an dem Kalender entsprechenden Tag Trainingsdaten im PC vorliegen. An Tagen, an denen keine Daten gespeichert wurden, sind die Datumszahlen schwarz. In den zwei Anklickfeldern linksoben wählen Sie den MONAT und das JAHR aus. Klicken Sie auf die Taste HEUTE, um zum heutigen Tag zurückzukehren.

  • Seite 32: Überlappen

    Excel Analyser Software Anschauen des Grafiks Mit den Pfeiltasten Ihrer Tastatur lassen sich die vertikalen MARKIERUNGSLINIE verschieben. Links unter dem Grafik stehen die Werte, die die jeweilige Position der Markierungslinie ange- ben. Ausserdem werden Ihren die Steigungsprozente der Strasse oder die Anzahl Runden auf der Radrennbahn angezeigt.
  • Seite 33 Excel Analyser Software Nachdem der Speicher übertragen wurde, erscheint das Fenster Neue Fahrergebnisse (Fig.38). Wählen Sie die Fahrt(en) aus, die Sie abspeichern wollen und klicken Sie SPEICHERN an. Beim Herunterladen werden in diesem Fenster nur die neuen Fahrten darge- stellt. Die Analyser Software erkennt früher heruntergeladene Fahrergebnisse und wird diese nicht nochmals wiedergeben.

  • Seite 34: Die Arbeitsleiste

    Daten in einem neuen Fenster. Sobald Sie sich für einen Zieldatenträger für die zu exportierenden Daten entschieden haben, drücken Sie die SPEICHERN-Taste (Fig.40). Direkte Verbindung mit dem BikeNet auf der Tacx-website. Das Ausgewählte BikeNet Rennen wurde automatisch gelinkt und die Leistungen wurden eingetragen.
  • Seite 35 Schliesst alle Fenster, ausser dem Tagesbericht. Schliessen Hilfe Diese Option bietet Ihren die Gebrauchsanweisung in digitaler Form an. Analyser Hilfe Zeigt Ihren die Herkunft und die Version dieser Software. Info Direkte Verbindung mit der Tacx Website, wenn Ihr PC Zugang zum www.tacx.nl Internet hat.

  • Seite 36: Optimalisierung Des Grand Excel

    Optimalisierung des Grand Excel OPTIMALISIERUNG DES GRAND EXCEL Einstellen des Skalenfaktors, der Grundanzeige des Excel während des Pulszahl- programms, und der Geschwindigkeitsanzeige Ziehen Sie den Stecker an der Unterseite des Excel Computers. Halten Sie, während Sie den Stecker wieder einstecken, die SET-Taste gedrückt, bis Sie den zweiten Piepton hören.

  • Seite 37: Vollständiges Rückstellen Des Computers

    Optimalisierung des Grand Excel Vollständiges Rückstellen des Computers (Fig.41.2) Rechtsunten blinkt der Skalenfaktor. Drücken Sie DELETE (orangefarbene Taste). DELETE blinkt, darunter CANCEL, daneben ENTER. Indem Sie CANCEL (orangefarbene Taste) drücken, können Sie den Delete-Vorgang noch unterbrechen, mit ENTER (weiße Taste) bestätigen. Alle von Ihnen eingestellten Daten sind nun gelöscht und der Computer ist zurück in Fabrikeinstellung.

  • Seite 38: Fehlersuche

    Fehlersuche FEHLERSUCHE Störung Möglicher Fehler Lösung Trainer 1 Der Rahmen des CycleForce 1 siehe 1 Montage des Grand Excel 1 Der Trainer wackelt steht nicht auf ebenem Untergrund. 2 Der Rahmen ist nicht richtig 2 idem montiert. 3 Das Fahrrad steht nicht 3 idem richtig im Trainer.
  • Seite 39 Fehlersuche Störung Möglicher Fehler Lösung 1 Die Magnetbremse erzeugt 1 Kontrollieren Sie das Kabel auf Schäden 6 Sie empfinden die keine oder zu wenig und untersuchen die Kontakte des erbrachte Leistung Bremswirkung. Computers und der Magnetbremse. niedriger, als das Die Kontakte können verschmutzt, Display anzeigt oxidiert oder verbogen sein.
  • Seite 40 Fehlersuche Störung Möglicher Fehler Lösung 1 Dies kann mehrere Ursachen 1 Der Grand Excel muß vollständig 10 Der PRESENT- haben, z.B. weil eine statische rückgestellt werden, Balken wird nicht elektrische Ladung richtig oder unvoll- entladen worden ist oder > siehe dazu 7 Optimalisiering des ständig angezeigt weil während der Fahrt der Grand Excel...
  • Seite 41 Fehlersuche Störung Möglicher Fehler Lösung Drucker 1 Der Drucker ist nicht kompa- 1 > siehe 3A Einstellen des Druckers 14 Drucker druckt tibel oder Sie haben eine nicht falsche Druckereinstellung gewählt. 2 Das Druckerkabel ist nicht 2 Schließen Sie das Druckerkabel erneut (einwandfrei) angeschlossen.

  • Seite 42: Technische Daten

    10 EG-KONFORMITÄTSERKLÄRUNG im Sinne der EG-Maschinenrichtlinie 89/68EG Anhang IIA Hiermit erklärt Tacx BV, Rijksstraatweg 52, 2241 BW Wassenaar, Niederlande, dass die nach- folgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesund- heitsanforderungen der EG-Richtlinie entspricht.

  • Seite 43: 11 Garantiebestimmungen

    Service-Formular zurück zu Ihrem Händler. Sie können den defekten Trainer mitsamt der genannten Unterlagen auch an das Tacx Service Centre in Ihrer Nähe schicken. Ob sich ein Service Centre auch in Ihrer Nähe befindet, können Sie entweder im Tacx-Katalog, in den Gebrauchsanweisungen oder auf der Tacx-Homepage nachlesen.

  • Seite 44: Serviceformular

    Andere an Tacx gerichtete Mitteilungen oder Anmerkungen: ........
