Benutzerhandbuch FP1600

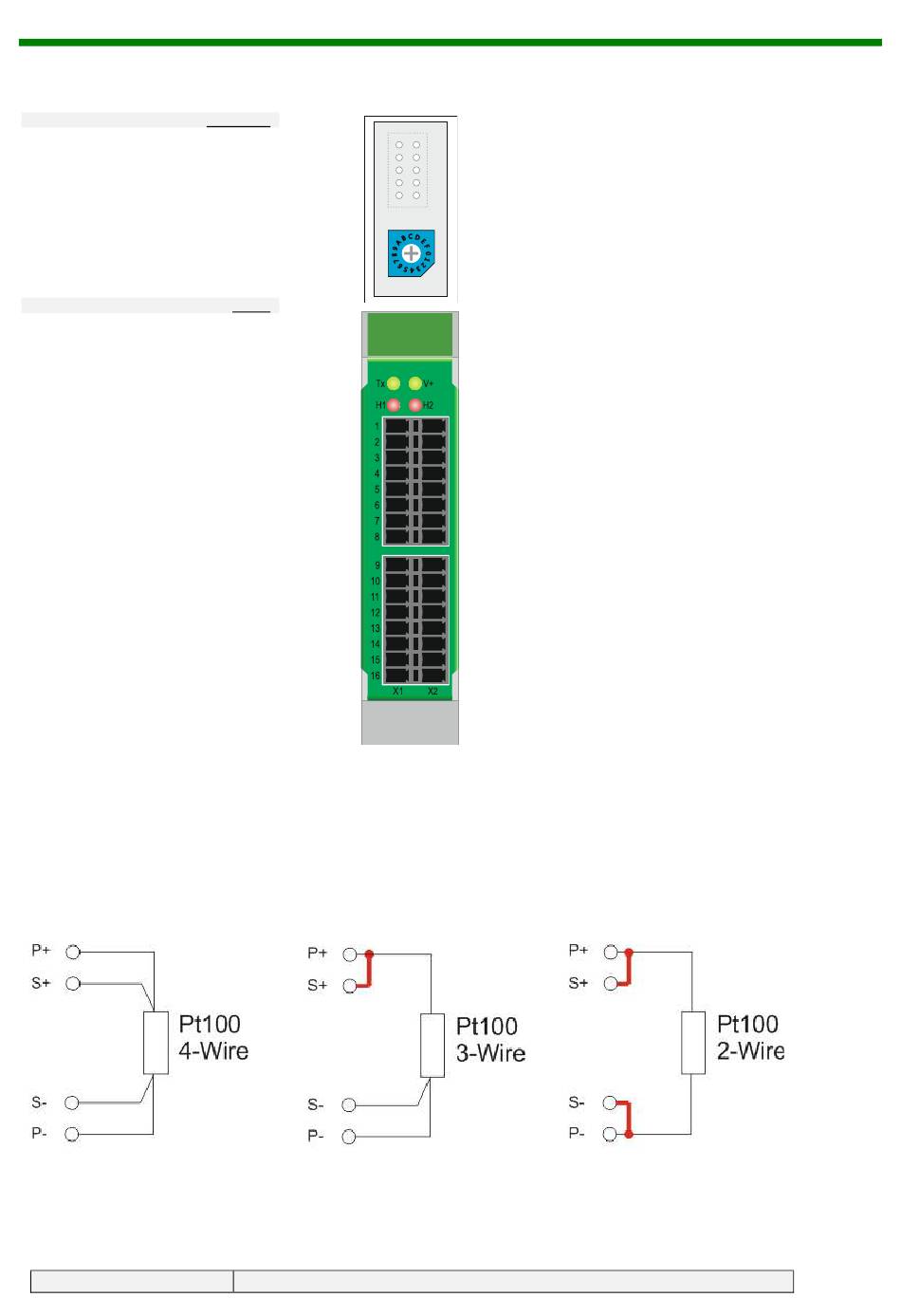

2.15 Eingangsmodul FP1600-IP4: 8x Pt100 / 2- 3- oder 4-Leiter
Pt100-Eingänge
P+ Fühler 1 X1.1
P- Fühler 1 X1.2
P+ Fühler 2 X1.3
P- Fühler 2 X1.4
P+ Fühler 3 X1.5
P- Fühler 3 X1.6
P+ Fühler 4 X1.7
P- Fühler 4 X1.8
P+ Fühler 5 X1.9
P- Fühler 5 X1.10
P+ Fühler 6 X1.11
P- Fühler 6 X1.12
P+ Fühler 7 X1.13
P- Fühler 7 X1.14
P+ Fühler 8 X1.15
P- Fühler 8 X1.16
2.15.1 Funktion des Moduls
Dieses Modul verstärkt die Signale von angeschlossenen PT100 Fühlern und gibt die damit ermittelten
Temperaturen über den rückseitigen CAN-Bus in 1/10° Auflösung an den Prozessor weiter.
Wenn 2- oder 3-Leiter Sensoren angeschlossen werden, dann müssen am Modul entsprechende ex-
terne Brücken beschaltet werden.
2.15.2 LEDs
LED Bezeichnung
Seite 28
OBERSEITE
Service
Adresse
FRONT
FP 160 0
FELLER ENGINEERING
Busy Tx
LED H1
Funktion
IP 4
V+ Power
LED H2
Pt100-Eingänge
X2.1 S+ Fühler 1
X2.2 S- Fühler 1
X2.3 S+ Fühler 2
X2.4 S- Fühler 2
X2.5 S+ Fühler 3
X2.6 S- Fühler 3
X2.7 S+ Fühler 4
X2.8 S- Fühler 4
X2.9 S+ Fühler 5
X2.10 S- Fühler 5
X2.11 S+ Fühler 6
X2.12 S- Fühler 6
X2.13 S+ Fühler 7
X2.14 S- Fühler 7
X2.15 S+ Fühler 8
X2.16 S- Fühler 8
Version 1.0
