Webasto Thermo Top Evo Einbaudokumentation Seite 28

Jeep Grand Cherokee
Kühlmittelkreislauf
ACHTUNG!
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn
nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass
kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit
Kühlmittel zu befüllen!

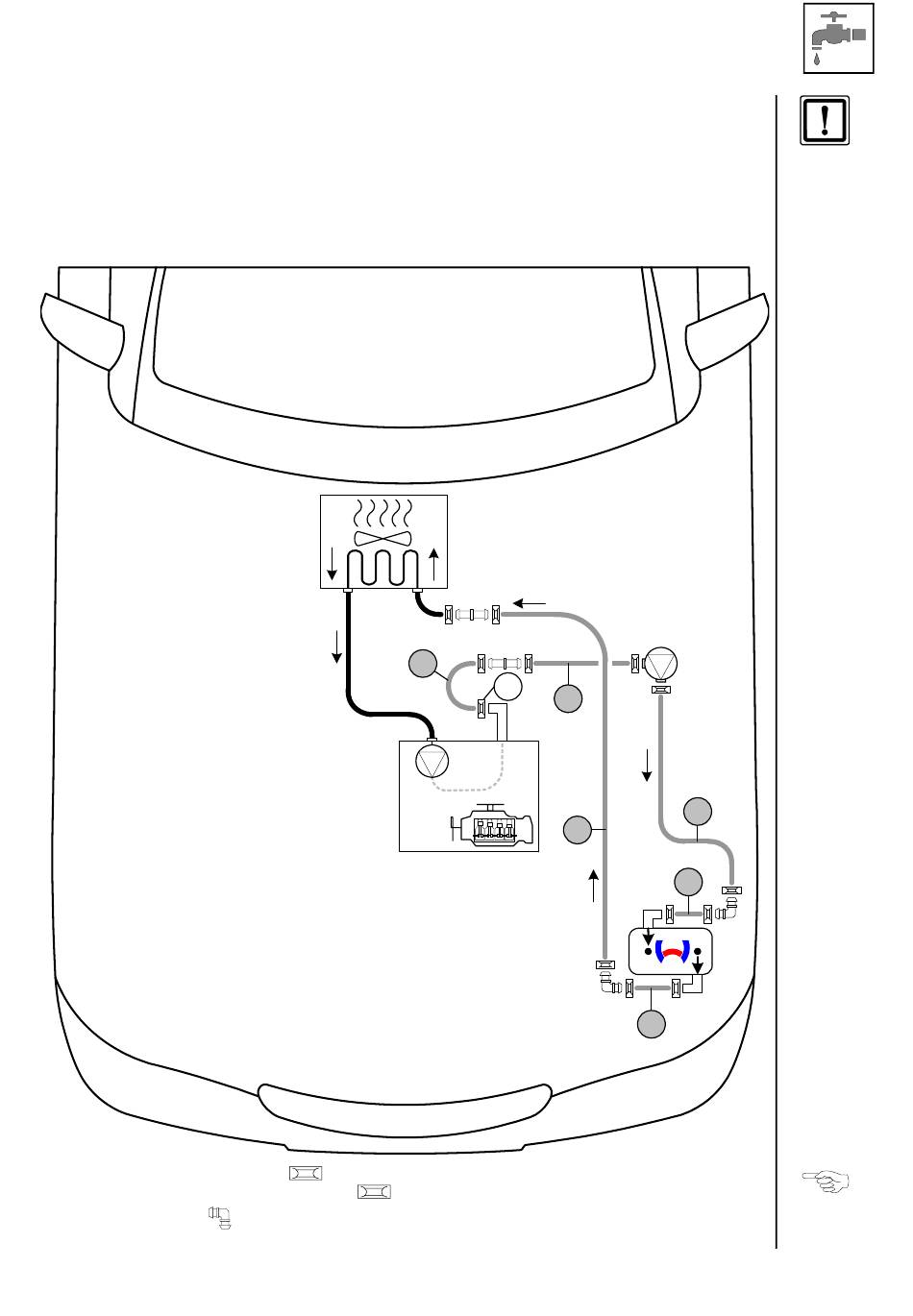

Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
1 = Fzg.eigene Federbandschelle
Alle nicht bezeichneten Federbandschellen
Alle Verbindungsrohre
Ident.-Nr.: 1317862D
!
= Ø 25!
Ø 18x18!
Stand: 24.08.2016
Ø 16X18
Ø 23
Ø 20X18
A
Ø 27
1
B
F
Schema
Schlauch-
verlegung
C
D
E
