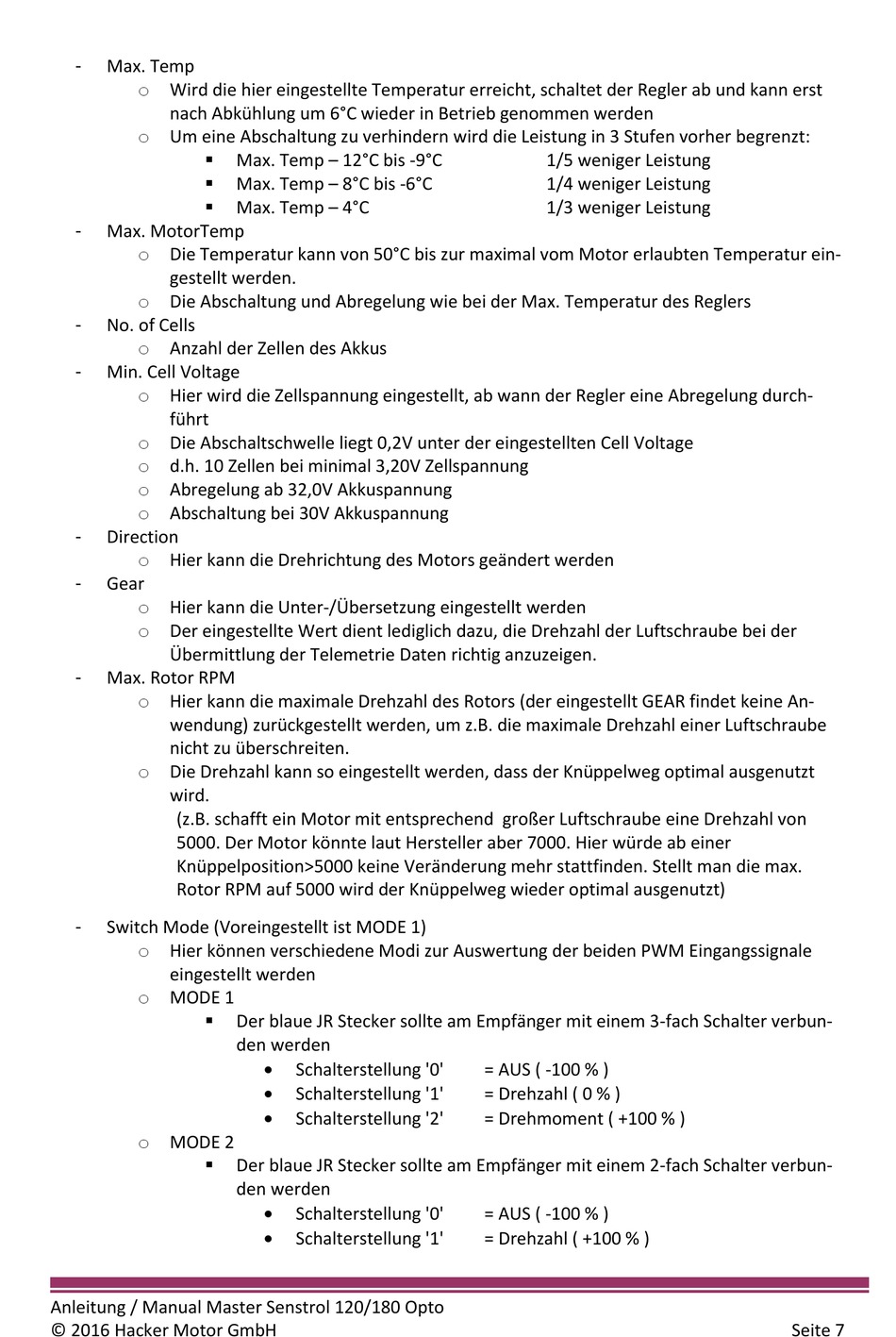

Hacker MASTER Senstrol 120A Opto Bedienungsanleitung Seite 7

- Max. Temp
o Wird die hier eingestellte Temperatur erreicht, schaltet der Regler ab und kann erst
nach Abkühlung um 6°C wieder in Betrieb genommen werden
o Um eine Abschaltung zu verhindern wird die Leistung in 3 Stufen vorher begrenzt:



Max. MotorTemp
-
o Die Temperatur kann von 50°C bis zur maximal vom Motor erlaubten Temperatur ein-
gestellt werden.
o Die Abschaltung und Abregelung wie bei der Max. Temperatur des Reglers
- No. of Cells
o Anzahl der Zellen des Akkus
- Min. Cell Voltage
o Hier wird die Zellspannung eingestellt, ab wann der Regler eine Abregelung durch-
führt
o Die Abschaltschwelle liegt 0,2V unter der eingestellten Cell Voltage
o d.h. 10 Zellen bei minimal 3,20V Zellspannung
o Abregelung ab 32,0V Akkuspannung
o Abschaltung bei 30V Akkuspannung
Direction
-
o Hier kann die Drehrichtung des Motors geändert werden
Gear
-
o Hier kann die Unter-/Übersetzung eingestellt werden
o Der eingestellte Wert dient lediglich dazu, die Drehzahl der Luftschraube bei der
Übermittlung der Telemetrie Daten richtig anzuzeigen.
- Max. Rotor RPM
o Hier kann die maximale Drehzahl des Rotors (der eingestellt GEAR findet keine An-
wendung) zurückgestellt werden, um z.B. die maximale Drehzahl einer Luftschraube
nicht zu überschreiten.
o Die Drehzahl kann so eingestellt werden, dass der Knüppelweg optimal ausgenutzt
wird.
(z.B. schafft ein Motor mit entsprechend großer Luftschraube eine Drehzahl von
5000. Der Motor könnte laut Hersteller aber 7000. Hier würde ab einer
Knüppelposition>5000 keine Veränderung mehr stattfinden. Stellt man die max.
Rotor RPM auf 5000 wird der Knüppelweg wieder optimal ausgenutzt)
- Switch Mode (Voreingestellt ist MODE 1)
o Hier können verschiedene Modi zur Auswertung der beiden PWM Eingangssignale
eingestellt werden
o MODE 1

o MODE 2

Anleitung / Manual Master Senstrol 120/180 Opto
© 2016 Hacker Motor GmbH
Max. Temp – 12°C bis -9°C
Max. Temp – 8°C bis -6°C
Max. Temp – 4°C
Der blaue JR Stecker sollte am Empfänger mit einem 3-fach Schalter verbun-
den werden

Schalterstellung '0'

Schalterstellung '1'

Schalterstellung '2'
Der blaue JR Stecker sollte am Empfänger mit einem 2-fach Schalter verbun-
den werden

Schalterstellung '0'

Schalterstellung '1'
1/5 weniger Leistung
1/4 weniger Leistung
1/3 weniger Leistung
= AUS ( -100 % )
= Drehzahl ( 0 % )
= Drehmoment ( +100 % )
= AUS ( -100 % )
= Drehzahl ( +100 % )
