5. Programmierung / program

Die MASTER-SENSTROL Regler sind OPTO-Regler und verfügen daher über kein internes BEC. Die
Regler sind für eine Empfängerspannung von 5,5 bis 8,4 Volt ausgelegt.
Zur Programmierung der MASTER-SENSTROL Regler benötigen Sie die „Jeti-Box". Diese wird mit dem
kurzen Kabel (JR Stecker) verbunden. Danach verbinden Sie den Regler mit dem Flugakku. Die
verbleibenden Signalleitungen (blau = Schalter, schwarz = Gaskanal) dürfen nicht an dem Empfänger
angeschlossen sein. Sollte das doch der Fall sein erscheinen im Display bereits Telemetrie Daten und
eine Veränderung der Parameter ist nicht mehr möglich. Stellen sie sicher dass keine Signale (auch kein
Fail Safe) anliegen und wiederholen Sie den Einschaltvorgang.
The MASTER-Senstrol ESC have no internal BEC. The controllers are designed for a receiver voltage
from 5.5 to 8.4 volts.
To program the MASTER Senstrol controller you need a Jeti - Box. Please connect the box to the short
cable (JR connector). Then, connect the controller to the flight battery. Don't connect the remaining
signal lines (blue = switch, black = throttle) to the receiver. When the display shows telemetry data,
changing parameters is no longer possible. Make sure that there are no signals (also no fail safe) and
repeat the power-on procedures.

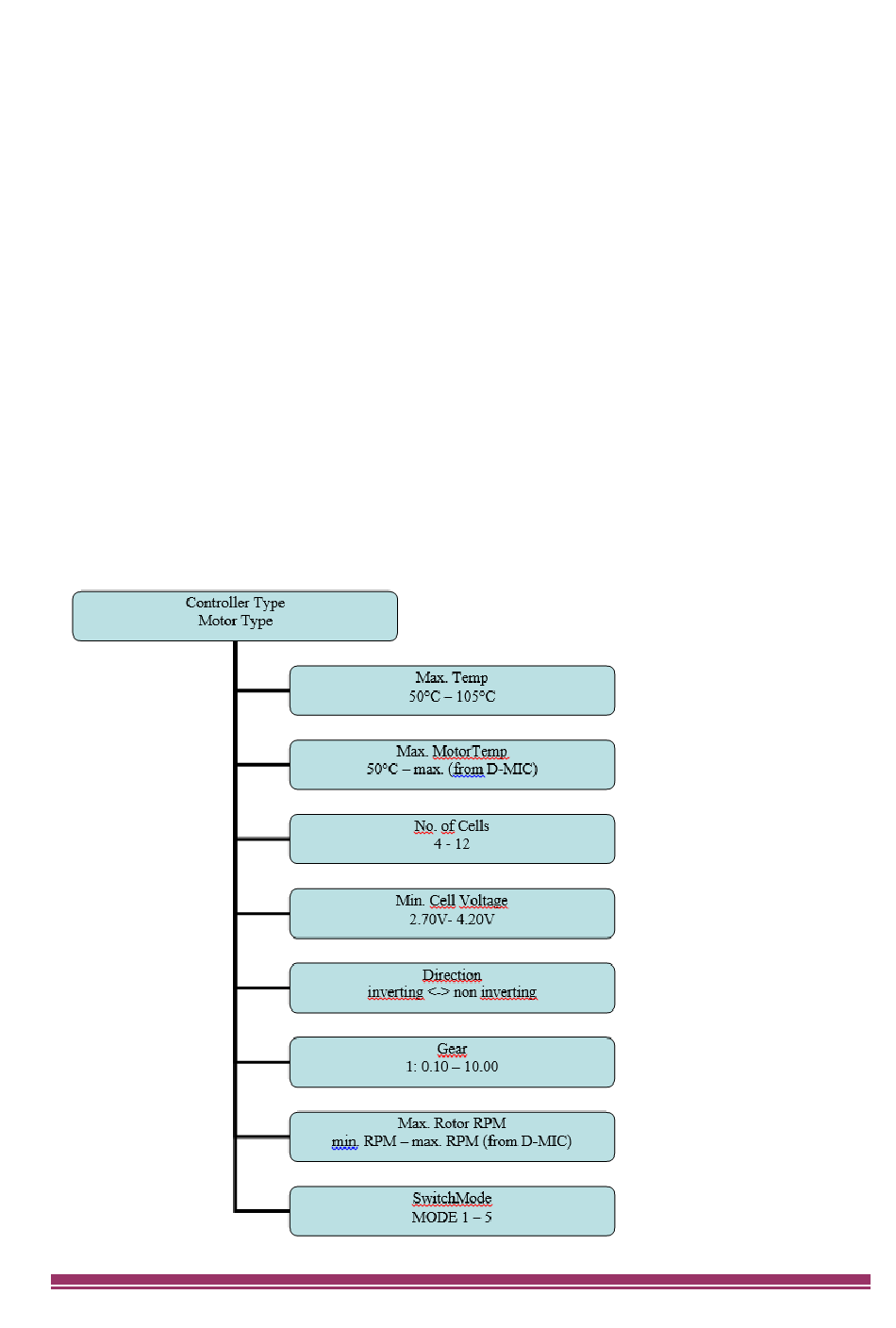

Mit den 4 Tasten der Jeti-Box können folgende Parameter verändert werden:
With the 4 keys of Jeti-Box following parameters can be changed:
