Startvorgang; Manueller Start; Kurzschließer - Dual 496 Serviceanleitung

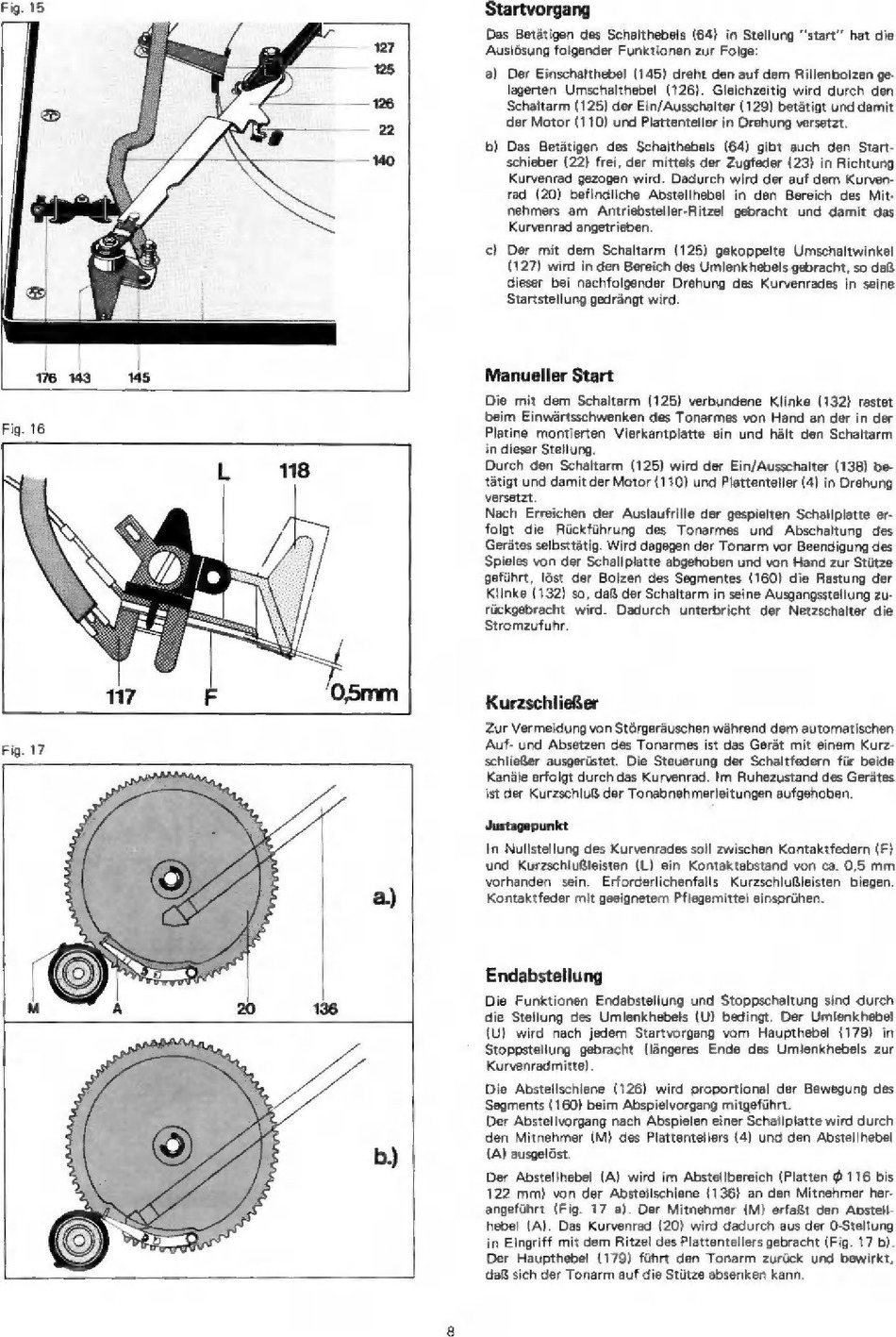

Fig. 15
176 143 145
127
Fig. 16
Fig. 17
Startvorgang
Das Betätigen des Schalthebels (64) in Stellung "start" hat die
‚Auslösung folgender Funktionen zur Folge:
a) Der Einschalthebel (145) dreht den auf dem Rillenbolzen ge-
lagerten Umschalthebel (126). Gleichzeitig wird durch den
Schaltarm (125) der Ein/Ausschalter (129) betëtigt und damit
der Motor (110) und Plattenteller in Drehung versetzt,
b) Das Betëtigen des Schalthebels (64) gibt auch den Start-
schieber (22) frei, der mittels der Zugfeder (23) in Richtung
Kurvenrad gezogen wird. Dadurch wird der auf dem Kurven-
rad (20) befindliche Abstellhebel in den Bereich des Mit-
nehmers am Antriebsteller-Ritzel gebracht und damit das
Kurvenrad angetrieben.
c) Der mit dem Schaltarm (125) gekoppelte Umschaltwinkel
(127) wird in den Bereich des Umlenkhebels gebracht, so daß
dieser bei nachfolgender Drehung des Kurvenrades in seine
Startstellung gedrängt wird.
Manueller Start
Die mit dem Schaltarm (125) verbundene Klinke (132) rastet
beim Einwärtsschwenken des Tonarmes von Hand an der in der
Platine montierten Vierkantplatte ein und hält den Schaltarm
in dieser Stellung.
Durch den Schaltarm (125) wird der Ein/Ausschalter (138) be
tätigt und damit der Motor (110) und Plattenteller (4) in Drehung
versetzt.
Nach Erreichen der Auslaufrille der gespielten Schallplatte er-
folgt die Rückführung des Tonarmes und Abschaltung des
Gerätes selbsttätig. Wird dagegen der Tonarm vor Beendigung des
Spieles von der Schallplatte abgehoben und von Hand zur Stütze
geführt, löst der Bolzen des Segmentes (160) die Rastung der
Klinke (132) so, daß der Schaltarm in seine Ausgangsstellung zu-
rückgebracht wird. Dadurch unterbricht der Netzschalter die
Stromzufuhr.
Kurzschließer
Zur Vermeidung von Störgeräuschen während dem automatischen
Auf- und Absetzen des Tonarmes ist das Gerät mit einem Kurz-
schließer ausgerüstet. Die Steuerung der Schaltfedern für beide
Kanäle erfolgt durch das Kurvenrad. Im Ruhezustand des Gerätes
ist der Kurzschluß der Tonabnehmerleitungen aufgehoben.
Justagepunkt
In Nullstellung des Kurvenrades soll zwischen Kontaktfedern (F)
und Kurzschlußleisten (L) ein Kontaktabstand von ca. 0,5 mm
vorhanden sein. Erforderlichenfalls Kurzschlußleisten biegen.
Kontaktfeder mit geeignetem Pflegemittel einsprühen.
Endabstellung
Die Funktionen Endabstellung und Stoppschaltung sind durch
die Stellung des Umlenkhebels (U) bedingt. Der Umlenkhebel
(U) wird nach jedem Startvorgang vom Haupthebel (179) in
Stoppstellung gebracht (längeres Ende des Umlenkhebels zur
Kurvenradmitte)
Die Abstellschiene (126) wird proportional der Bewegung des
Segments (160) beim Abspielvorgang mitgeführt.
Der Abstellvorgang nach Abspielen einer Schallplatte wird durch
den Mitnehmer (M) des Plattentellers (4) und den Abstellhebel
(A) ausgelöst.
Der Abstellhebel (A) wird i m Abstellbereich (Platten d 116 bis
122 mm) von der Abstellschiene (136) an den Mitnehmer her-
angeführt (Fig. 17 a). Der Mitnehmer (M) erfaßt den Anstell-
hebel (A). Das Kurvenrad (20) wird dadurch aus der 0-Stellung
in Eingriff mit dem Ritzel des Plattentellers gebracht (Fig. 17 b)
Der Haupthebel (179) führt den Tonarm zurück und bewirkt,
daß sich der Tonarm auf die Stütze absenken kann.
