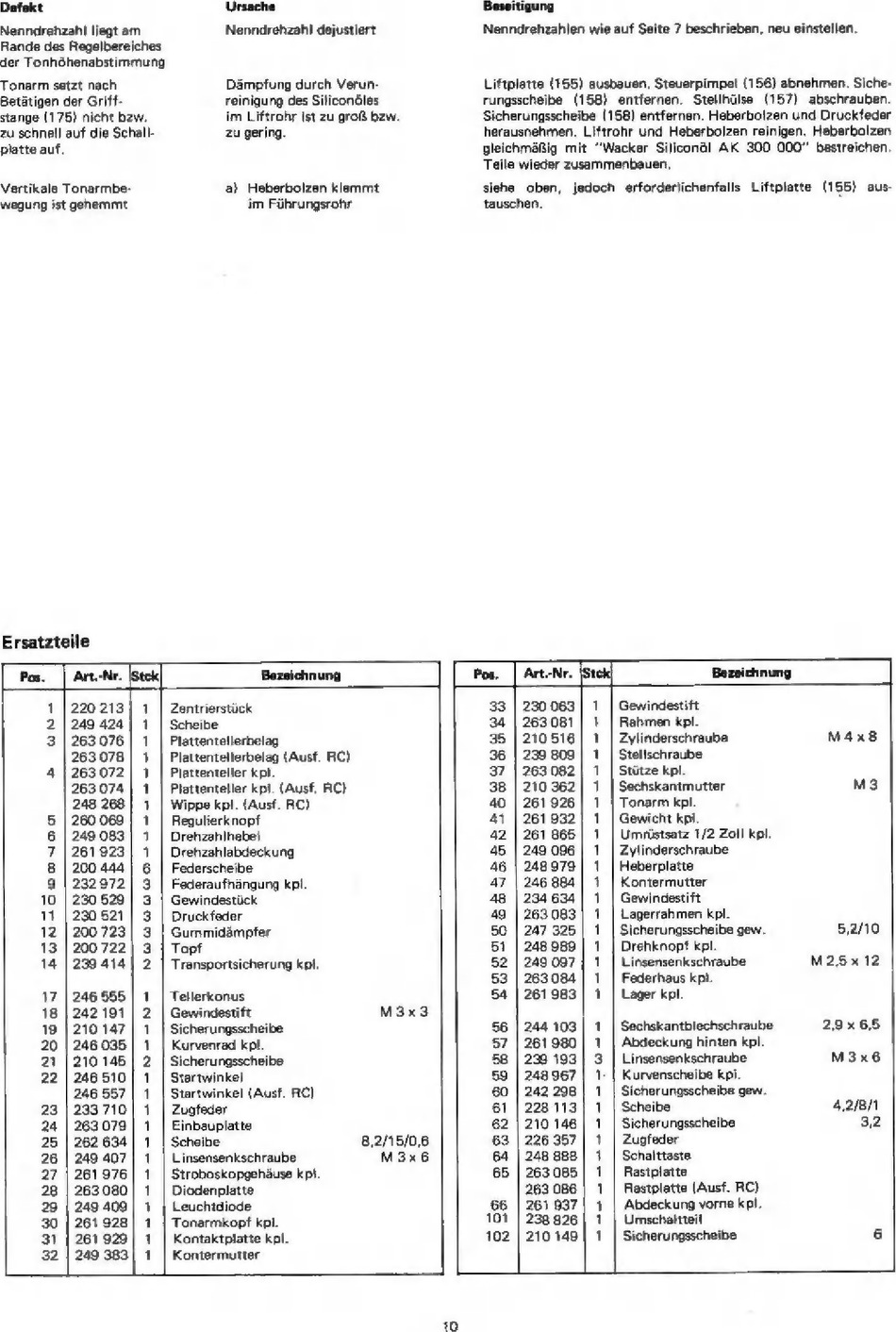

Defekt
Nenndrehzahl liegt am
Rande des Regelbereiches
Ursache
Nenndrehzah! dejustiert
der Tonhöhenabstimmung
Tonarm setzt nach
Betätigen der Griff-
stange (175) nicht bzw.
zu schnell auf die Schall-
platte auf.
Vertikale Tonarmbe-
wegung ist gehemmt
Dämpfung durch Verun-
reinigung des Silicondles
im Liftrohr ist zu groß bzw.
zu gering.
a) Heberbolzen klemmt
im Führungsrohr
Beseitigung
Nenndrehzahlen wie auf Seite 7 beschrieben, neu einstellen.
Liftplatte (155) ausbauen. Steuerpimpel (156) abnehmen. Siche-
rungsscheibe (158) entfernen. Stellhülse (157) abschrauben.
Sicherungsscheibe (158) entfernen. Heberbolzen und Druckfeder
herausnehmen. Liftrohr und Heberbolzen reinigen. Heberbolzen
gleichmäßig mit "Wacker Siliconöl AK 300 000" bestreichen
Teile wieder zusammenbauen
siehe oben, jedoch erforderlichenfalls Liftplatte (155) aus-
tauschen. ý
Ersatzteile
Pos. | Art-Nr.
[Stek] Bezeichnung
Pos. | Art.-Nr. [Stek]
Bezeichnung
1 | 220213 | 1 | Zentrierstück 33 | 230063 | 1 | Gewindestift
2 | 249 424 | 1 | Scheibe 34 | 263081 | 1 | Rahmen kpl.
3 | 263076 | 1 | Plattentellerbelag
35 | 210516 | 1 | Zylinderschraube
M4x8
263078 | 1 | Plattentellerbelag (Ausf. RC) 36 | 239 809 | 1 | Stellschraube
4 |263072| 1 | Plattenteller kpl. 37 | 263082 | 1 | Stütze kpl.
263074 | 1 | Plattenteller kpl. (Ausf. RC)
38 | 210 362 | 1 | Sechskantmutter
M3
248 268 | 1 | Wippe kpl. (Ausf. RC) 40 | 261926 | 1 | Tonarm kpl.
5 | 260069 | 1 | Regulierknopf 41 | 261932| 1 | Gewicht kpl.
6 | 249 083] 1 | Drehzahihebel 42 | 261 865| 1 | Umrüstsatz 1/2 Zoll kpl.
7 | 261923 | 1 | Drenzahlabdeckung 45 | 249 096 | 1 | Zylinderschraube
8 | 200.444 | 6 | Federscheibe 46 | 248979 | 1 | Heberplatte
9 | 232972 | 3 | Federaufnängung kpl. 47 | 246 884 | 1 | Kontermutter
10 | 230 529 | 3 | Gewindestück 48 | 234 634 | 1 | Gewindestift
11 | 230521] 3 | Druckfeder 49 | 263083 | 1 | Lagerrahmen kpl.
12 | 200723 | 3 | Gummidämpfer 50 | 247 325 | 1 | Sicherungsscheibe gew. 5,2110
13 |200722| 3 | Topf 51 | 248989 | 1 | Drehknopf kpl.
14 | 239.414 | 2 | Transportsicherung kpl. 52 | 249.097 | 1 | Linsensenkschraube M 2,5 x 12
53 | 263084 | 1 | Federhaus kpl.
17 | 246565 | 1 | Tellerkonus 54 |261983| 1 | Lager kpl.
18 | 242 191 | 2 | Gewindestift M3x3
19 | 210 147 | 1 | Sicherungsscheibe
56 | 244 103 | 1 | Sechskantblechschraube
2,9 x 6,5
20 | 246035} 1 | Kurvenrad kpl.
57 | 261980 | 1 | Abdeckung
hinten kpl.
21 | 210 145 | 2 | Sicherungsscheibe
58 | 230 193] 3 | Linsensenkschraube
M3x6
22 | 246510 1 | Startwinkel 59 | 248.967 | 1: | Kurvenscheibe kpl.
246 557 | 1 | Startwinkel (Ausf. RC)
60 | 242 298 | 1 | Sicherungsscheibe gew.
23 | 233710 | 1 | Zuafeder
61 | 228113] 1 | Scheibe
4,2/8/1
24 | 263079 1 | Einbauplatte
62 | 210 146 | 1 | Sicherungsscheibe
3,2
25 | 262634 | 1 | Scheibe 8,2/15/0,6 63 | 226 357 | 1 | Zugfeder
26 | 249 407 | 1 | Linsensenkschraube M3x6 64 | 248 888 | 1 | Schalttaste
27 | 261976 | 1 | Stroboskopgehäuse kpl. 65 | 263085 | 1 | Rastpistte
28 | 263080 | 1 | Diodenpistte
263086 | 1 | Rastplatte (Ausf. RC)
29 |249409| 1 | Leuchtdiode
66 | 261937 | 1 | Abdeckung vorne kpl.
30 | 261928]
1 | Tonarmkopf kpl.
101 | 238826 | 1 | Umschaltteil
31 | 261 929 | 1 | Kontaktplatte kpl.
102 | 210149 | 1 | Sicherungsscheibe
6
32 | 249 383| 1 | Kontermutter | L
