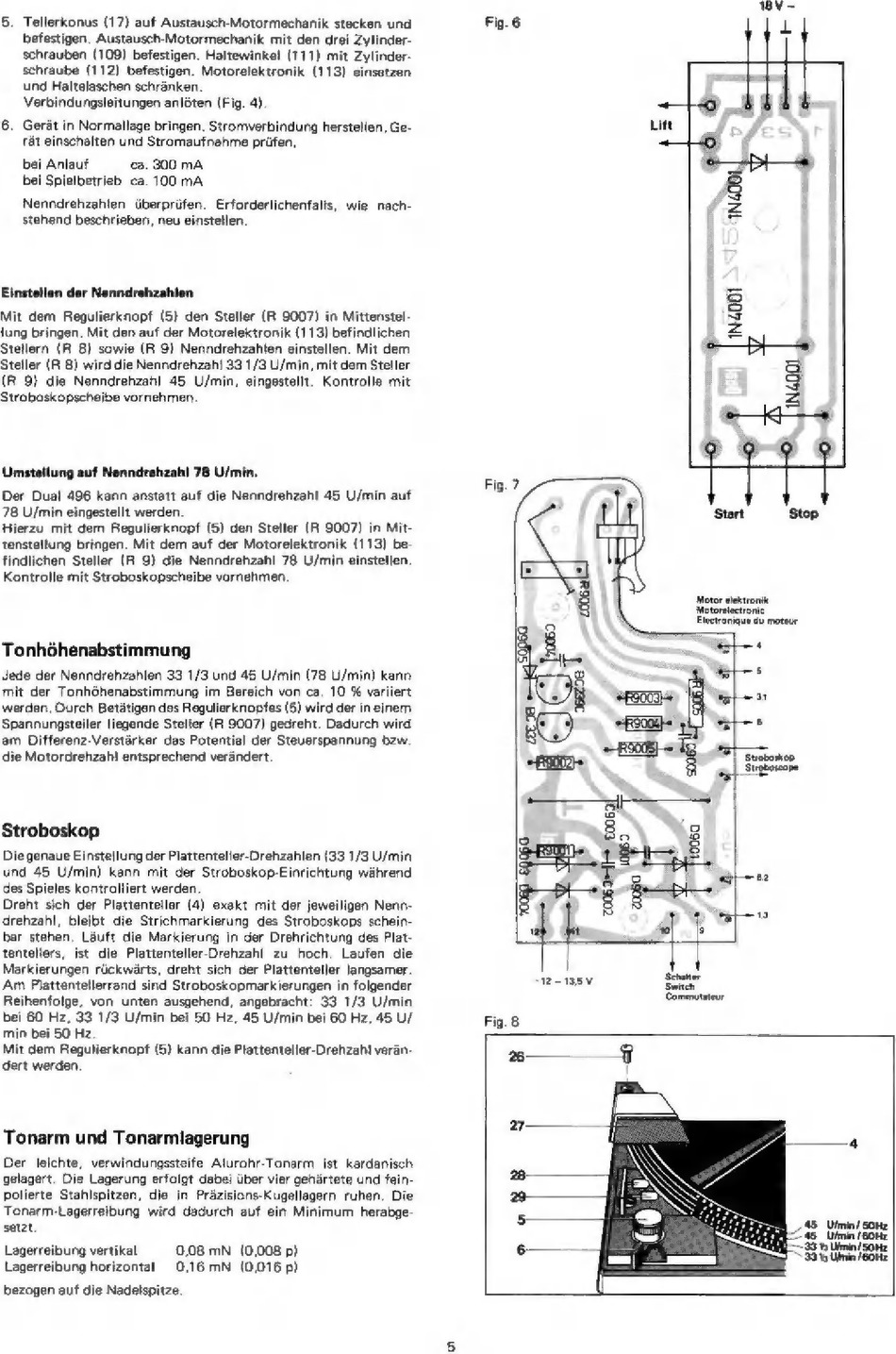

18V -
5. Tellerkonus (17) auf Austausch-Motormechanik stecken und
Fig. 6
P
befestigen. Austausch-Motormechanik mit den drei Zylinder-
schrauben (109) befestigen. Haltewinkel (111) mit Zylinder-
schraube (112) befestigen. Motorelektronik (113) einsetzen
und Haltelaschen schranken
Verbindungsleitungen anlôten (Fig. 4)
i
bei Spielbetrieb ca. 100 mA
Nenndrehzahlen überprüfen. Erforderlichenfalls, wie nach-
stehend beschrieben, neu einstellen. d
y
IN4001
Einstellen der Nenndrehzahlen
Mit dem Regulierknopf (5) den Steller (R 9007) in Mittenstel-
lung bringen. Mit den auf der Motorelektronik (113) befindlichen A
Stellern (R 8) sowie (R 9) Nenndrehzahlen einstellen. Mit dem
Steller (R 8) wird die Nenndrehzahl 33 1/3 U/min, mit dem Steller
(R 9) die Nenndrehzahl 45 U/min, eingestellt. Kontrolle mit
Stroboskopscheibe vornehmen
N4001
a j li
Wi
Í
Umstellung auf Nenndrehzahl 78 U/min.
Fig. 7
Der Dual 496 kann anstatt auf die Nenndrehzahl 45 U/min auf u
78 U/min eingestellt werden.
Start Stop
Hierzu mit dem Regulierknopf (5) den Steller (R 9007) in Mit-
tenstellung bringen. Mit dem auf der Motorelektronik (113) be-
findlichen Steller (R 9) die Nenndrehzahl 78 U/min einstellen.
Kontrolle mit Stroboskopscheibe vornehmen. >
g Motor elektronik
Ss
= H Electronique du moteur
Tonhöhenabstimmung 9 Ss Gem
Jede der Nenndrehzahlen 33 1/3 und 45 U/min (78 U/min) kann D — w
mit der Tonhôhenabstimmung im Bereich von ca. 10 % variiert 8 RI ta
werden. Durch Betätigen des Regulierknopfes (5) wird der in einem p, 3
Spannungsteiler liegende Steller (R 9007) gedreht. Dadurch wird et) "Ro yh) i-s
am Differenz-Verstarker das Potential der Steuerspannung bzw. g e al
die Motordrehzahl entsprechend verändert. RI 8 " en
el Dë
—
3
Stroboskop L 5 3
Die genaue Einstellung der Plattenteller-Drehzahlen (33 1/3 U/min E KÉ
und 45 U/min) kann mit der Stroboskop-Einrichtung während we ER œu
des Spieles kontrolliert werden, je phe
Dreht sich der Plattenteller (4) exakt mit der jeweiligen Nenn- 4
drehzahl, bleibt die Strichmarkierung des Stroboskops schein- i
bar stehen. Läuft die Markierung in der Drehrichtung des Plat-
tentellers, ist die Plattenteller-Drehzahl zu hoch, Laufen die
Markierungen rückwärts, dreht sich der Plattenteller langsamer.
Am Plattentellerrand sind Stroboskopmarkierungen in folgender
Reihenfolge, von unten ausgehend, angebracht: 33 1/3 U/min
bei 60 Hz, 33 1/3 U/min bei 50 Hz, 45 U/min bei 60 Hz, 45 U/
i n bei 50 Hz.
Mit dem Regulierknopf (5) kann die Plattenteller-Drehzahl veran-
dert werden.
Tonarm und Tonarmlagerung
Der leichte, verwindungssteife Alurohr-Tonarm ist kardanisch
gelagert. Die Lagerung erfolgt dabei über vier gehärtete und fein-
polierte Stahlspitzen, die in Präzisions-Kugellagern ruhen. Die
Tonarm-Lagerreibung wird dadurch auf ein Minimum herabge-
setzt
Lagerreibung vertikal 0,08 mN (0,008 p)
Lagerreibung horizontal 0,16 mN (0,016 p)
bezogen auf die Nadelspitze.
