IT116 Flash Mini Betriebsanleitung
Output - Digitale Ausgänge
Der Controller verfügt über 4 digitale Relais-Ausgänge. Über diese können externe
Geräte (Relais, Eingänge anderer Geräte, usw.) angeschlossen werden. Die
Ausgänge sind bis zu 24 VDC/1 A belastbar.
Sorgen Sie für eine ausreichende Schutzbeschaltung der Ausgänge
bei Verwendung von Induktivitäten, z.B. Einsatz von Freilaufdioden.
4.3 DIP –Switch
Die DIP-Schalter dienen zur Konfiguration der Motorendstufe und befinden sich je
nach Typ auf der Oberseite(bei IT116 flash) oder Rückseite (IT116 mini) des
Controllers.
Die Konfiguration des Controllers sollte noch vor dem ersten Einschalten
durchgeführt werden, damit ein angeschlossener Motor nicht durch eine
falsche Stromeinstellung beschädigt werden
IT116 flash
Der DIP Switch befindet
sich auf der Oberseite des
Gehäuses.
1:
Stromeinstellung 1
2:
Stromeinstellung 2
3:
Stromeinstellung 3
4:
Stromabsenkung
5:
Schrittauflösung 1
6:
Schrittauflösung 2
7:
Schrittauflösung 3
8:
Schrittauflösung 4

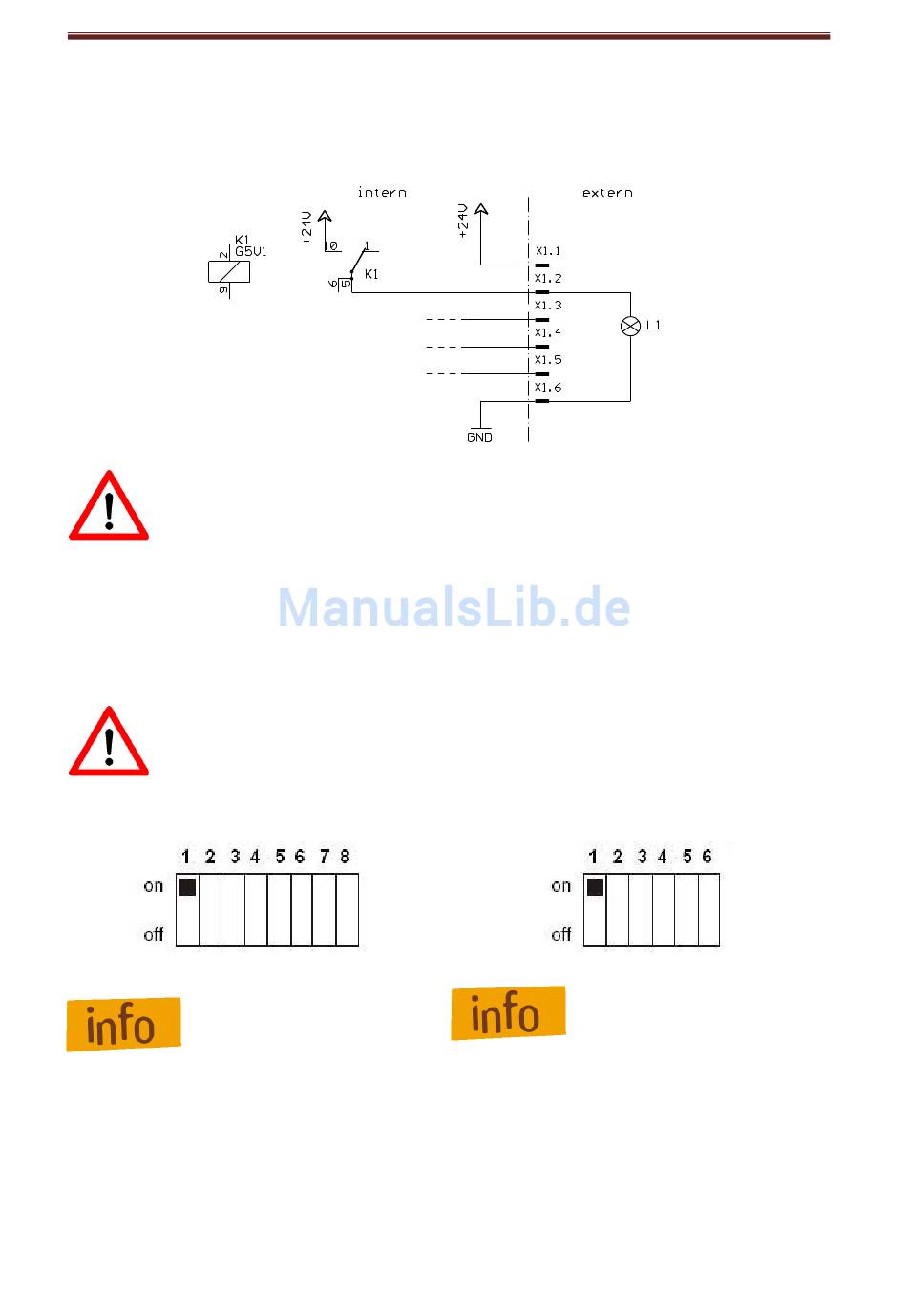

Abbildung 6 – Beschaltung digitale Ausgänge
1:
2:
3:
4:
5:
6:
Seite - 14
IT116 mini
Der DIP Switch befindet
sich auf der Rückseite
des Gehäuses.
Bremse „Manuell schalten"
Stromabsenkung
Schrittauflösung 1
Schrittauflösung 2
Stromeinstellung 1
Stromeinstellung 2
