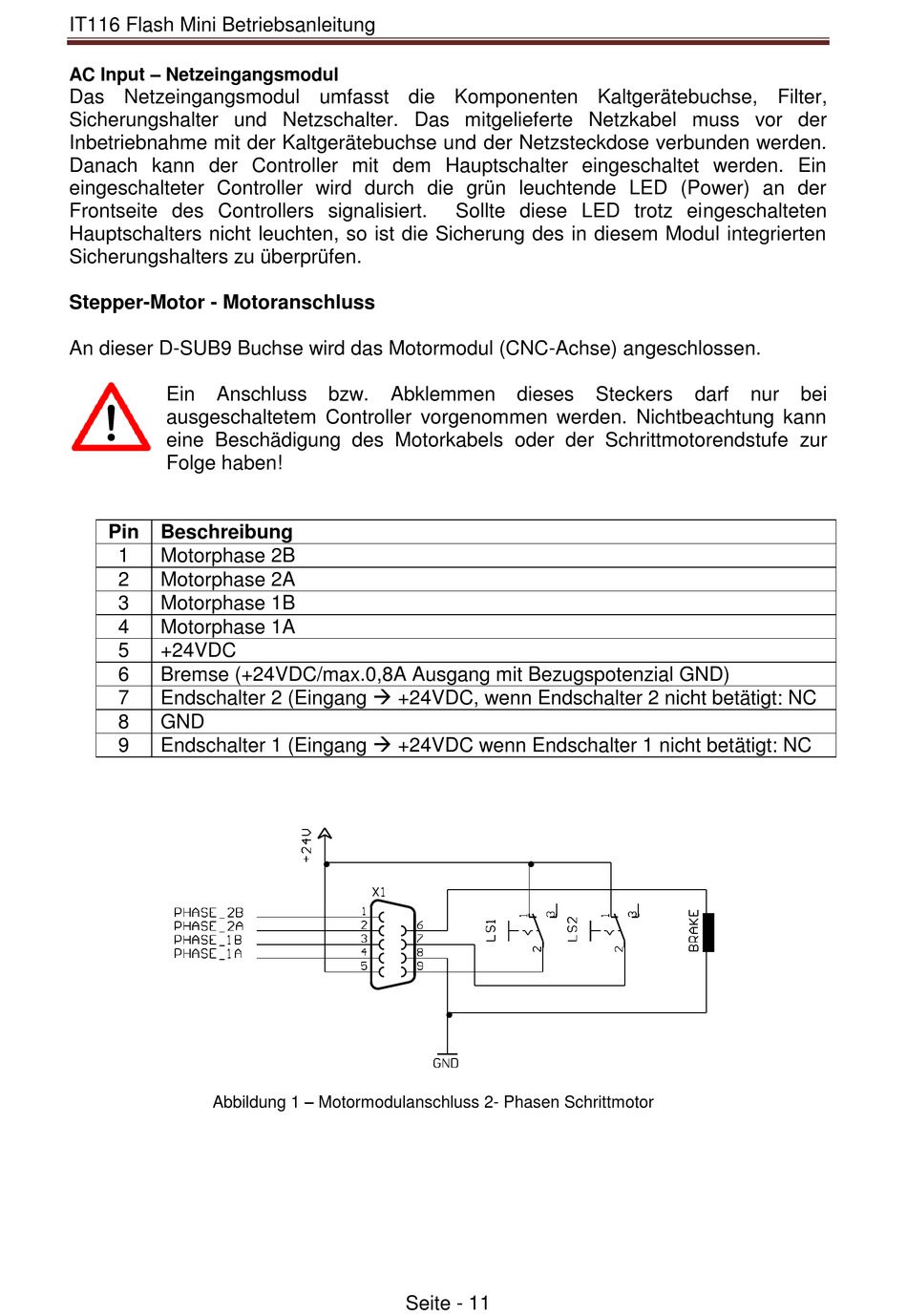

IT116 Flash Mini Betriebsanleitung
AC Input – Netzeingangsmodul
Das Netzeingangsmodul umfasst die Komponenten Kaltgerätebuchse, Filter,
Sicherungshalter und Netzschalter. Das mitgelieferte Netzkabel muss vor der
Inbetriebnahme mit der Kaltgerätebuchse und der Netzsteckdose verbunden werden.
Danach kann der Controller mit dem Hauptschalter eingeschaltet werden. Ein
eingeschalteter Controller wird durch die grün leuchtende LED (Power) an der
Frontseite des Controllers signalisiert.
Hauptschalters nicht leuchten, so ist die Sicherung des in diesem Modul integrierten
Sicherungshalters zu überprüfen.
Stepper-Motor - Motoranschluss
An dieser D-SUB9 Buchse wird das Motormodul (CNC-Achse) angeschlossen.
Ein
Anschluss
ausgeschaltetem Controller vorgenommen werden. Nichtbeachtung kann
eine Beschädigung des Motorkabels oder der Schrittmotorendstufe zur
Folge haben!
Pin
Beschreibung
1
Motorphase 2B
2
Motorphase 2A
3
Motorphase 1B
4
Motorphase 1A
5
+24VDC
6
Bremse (+24VDC/max.0,8A Ausgang mit Bezugspotenzial GND)
Endschalter 2 (Eingang +24VDC, wenn Endschalter 2 nicht betätigt: NC
7
8
GND
Endschalter 1 (Eingang +24VDC wenn Endschalter 1 nicht betätigt: NC
9
Abbildung 1 – Motormodulanschluss 2- Phasen Schrittmotor
Sollte diese LED trotz eingeschalteten
bzw.
Abklemmen
Seite - 11
dieses
Steckers
darf
nur
bei
