Tragbares, erddurchdringendes radarsystem
Inhaltsverzeichnis

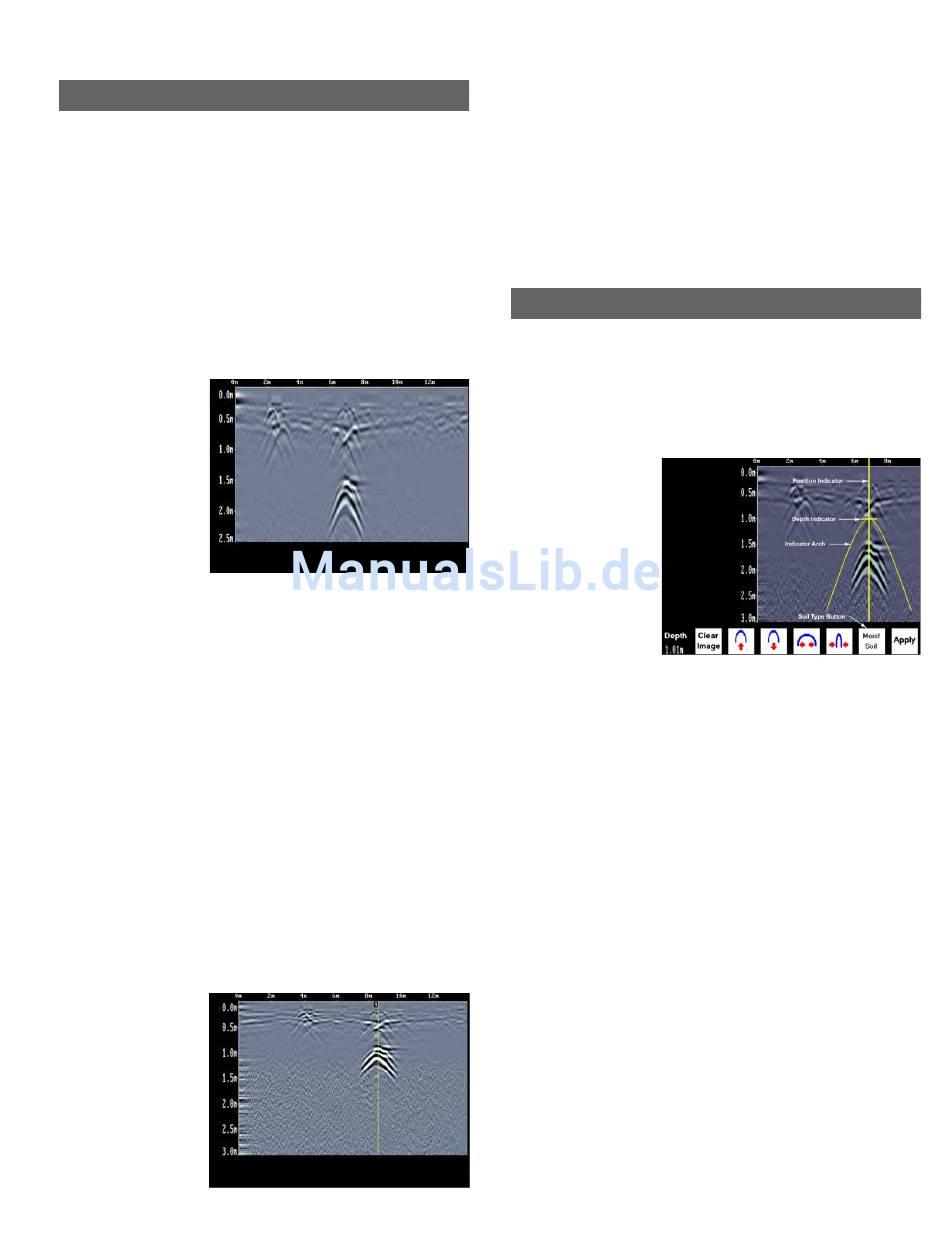

3.3 scan-bildschirm

Nach Drücken der Taste SCAN erscheint nach
einigen Sekunden die vertikale Tiefenlinie am rechten
Bildschirmrand. Dann können Sie mit dem Scannen
beginnen.
Der Bodenquerschnitt bewegt sich auf dem Bildschirm
von rechts nach links. Die Position wird oben auf der
horizontalen Achse und die Tiefe wird auf der vertikalen
Achse gezeigt. Die Position und Tiefe können in Metern
oder Fuß angezeigt werden. Die Einstellungen dazu
finden Sie im Kapitel 3.2 dieser Anleitung.
Bild 3.7: Scan-Bildschirm
Falls die Option Scale (Skalieren) oder Both (Beide)
gewählt wurde (Kapitel 3.2), erscheinen horizontale
Tiefenlinien, um die Tiefe zu einem Ziel zu bestimmen.
Ungefähr 16 Meter können auf dem Display angezeigt
werden. Wenn diese Länge überschritten wird (linke
Seite), beginnt die Anzeige erneut auf der rechten
Seite des Bildschirms.
Zur Abspeicherung des aktuellen Bilds drücken Sie
die Kamerataste am Display. Die Bildnummer erscheint
am unteren Bildschirmrand. Sie werden aufgefordert,
durch Drücken einer beliebigen Taste fortzufahren.
Falls keine Compact Flash Card eingelegt ist, erscheint
eine entsprechende Meldung auf dem Bildschirm.
Bilder können nur bei eingelegter Speicherkarte
abgespeichert werden.
Es stehen acht
Markierungs-
punkte für den
Bildschirm zur
Verfügung. Hiermit
können Sie bis zu
acht verschiedene
Punkte auf dem
Bild markieren.
Bild 3.8: Markierungspunkte
Durch Drücken von PAUSE erscheint das
Bildeinstellungsmenü zur Einstellung der Farbe,
Tiefe, Filter und Verstärkung (siehe Kapitel 3.5).
Durch Stoppen und Zurückziehen des Wagens entlang
der ursprünglichen Strecke öffnet sich automatisch der
Ortungsbildschirm (siehe Kapitel 3.4). Dies dient der
genauen Lage- und Tiefenbestimmung des Ziels.

3.4 Ortungsbildschirm

Der Ortungsbildschirm öffnet sich automatisch durch
Stoppen und Zurückziehen des Wagens während
des Scanvorgangs. Der Cursor bewegt sich über
das Bild, und die Menüoptionen erscheinen am
unteren Bildschirmrand.
Bild 3.9: Positionsanzeiger

3.4.1 Ortungs-Cursor

Der Cursor besteht aus drei Teilen:
Positionsanzeiger
Ein vertikales Fadenkreuz ist mit dem
Wegstreckenzähler verbunden und stimmt
mit der Mitte des Senders überein. Wenn der
Wagen zurückgezogen wird, begibt sich der
Positionsanzeiger zu der Stelle, an der sich der
Wagen momentan befindet und zeigt dies auf dem
Bild an.
Tiefenanzeiger
Ein horizontales Fadenkreuz steht an der Spitze
des Bodentypanzeigers und zeigt die Tiefe an. Der
Tiefenanzeiger wird mit den Auf-/Abtasten für den
Bogen hoch und runter bewegt.
RD1000 + Bedienungsanleitung 9
