Kapitel 3 inbetriebnahme

3.1 Verwendung des displays

Das Display besteht aus acht nummerierten Tasten,
größeren Pause- und Kameratasten und Knöpfen zur
Einstellung des Kontrasts und der Bildhelligkeit.
Durch Drücken einer beliebigen Taste wird das
System eingeschaltet. Beide rote Lampen leuchten
auf und nach ein einigen Sekunden leuchtet der
Bildschirm auf und das Menü erscheint.
Die entsprechende Menüoption erscheint über der
Taste und gibt deren Funktion an.
Bedienung des Systems:

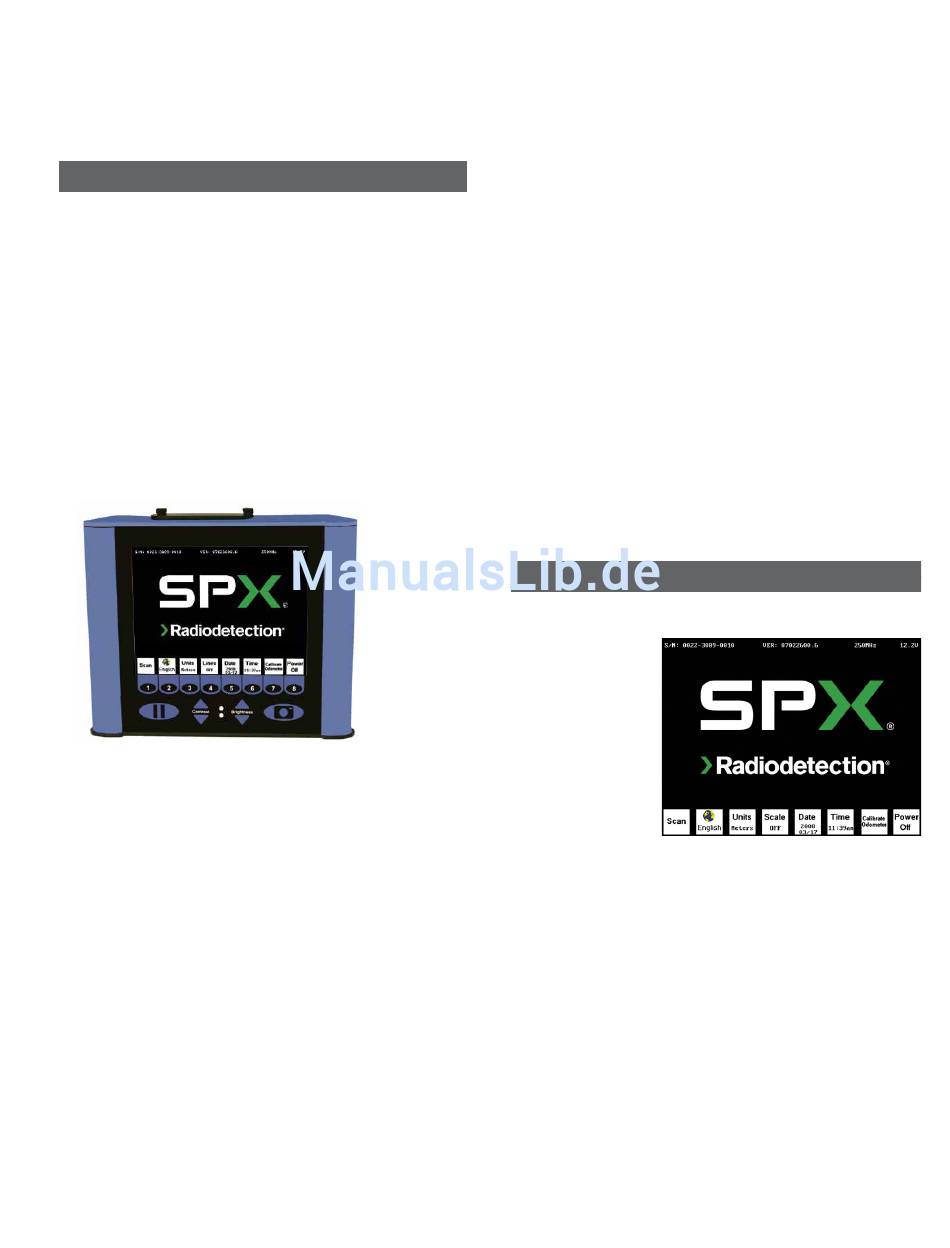

Bild 3.1: Display Einheit
1. Die erste Anzeige nach Einschalten des Geräts
enthält die Grundeinstellungen. Hier finden Sie
Optionen wie Start der Abtastung, Einstellungen
wie Sprache, Maßeinheit, Datum oder Uhrzeit
(siehe auch Kapitel 3.2.)
2. Zum Start der Abtastung drücken Sie Scan
am Display. Wenn die Skala am rechten
Bildschirmrand erscheint, schieben Sie den
Wagen. Die Messergebnisse erscheinen von
rechts auf dem Bildschirm. (siehe Kapitel 3.3).
3. Beim Erscheinen eines Ziels auf dem
Ortungsbildschirm (siehe Kapitel 3.4) wird
dieses markiert, und über ein Untermenü kann
die Tiefe zu dem Ziel bestimmt werden.
4. Wenn Sie mit dem Wagen den Ausgangspunkt
wieder erreichen, führt das System automatisch
den Scan fort, um wieder ganz rechts am
Bildschirm zu beginnen. Alternativ können Sie die
Taste Clear Screen (Bildschirm löschen) drücken,
um neu zu beginnen.
5. Sie können jederzeit die Taste PAUSE drücken,
um Tiefe, Farbe, Verstärkung etc. zu ändern.
Nutzen Sie dazu die Bildeinstellungen (siehe
Kapitel 3.5). Drücken Sie dann Scan oder
nochmals PAUSE, um fortzufahren.
6. Wenn das Display mit einer Compact Flash Card
ausgestattet ist, kann der Bildschirm auf der Karte
gespeichert werden. Später kann dann das Bild
auf einen PC übertragen und ausgedruckt werden.

3.2 bildschirm-systemeinstellungen

Bild 3.2: Bildschirm-Systemeinstellungen

3.2.1 Scannen

Drücken Sie die Taste SCAN zum Start. (siehe
Kapitel 3.3.)

3.2.2 Sprache

Wählen Sie die Menüsprache. Durch Drücken
dieser Taste durchlaufen Sie die verfügbaren
Sprachoptionen. Eine Option ist die Anzeige von
Symbolen, siehe Abschnitt 3.7.
RD1000 + Bedienungsanleitung 7
