Kapitel 2 systemaufbau

1. öffnen Sie den Hauptkarton und entnehmen Sie
den Zubehörkarton, den Wagenboden und den
Sensorkarton. öffnen Sie alle Kartons und legen
Sie alle Komponenten heraus.
Schweres Teil:
Gehen Sie beim Heben schwerer Teile
23kg
besonders vorsichtig vor.
(51lb)

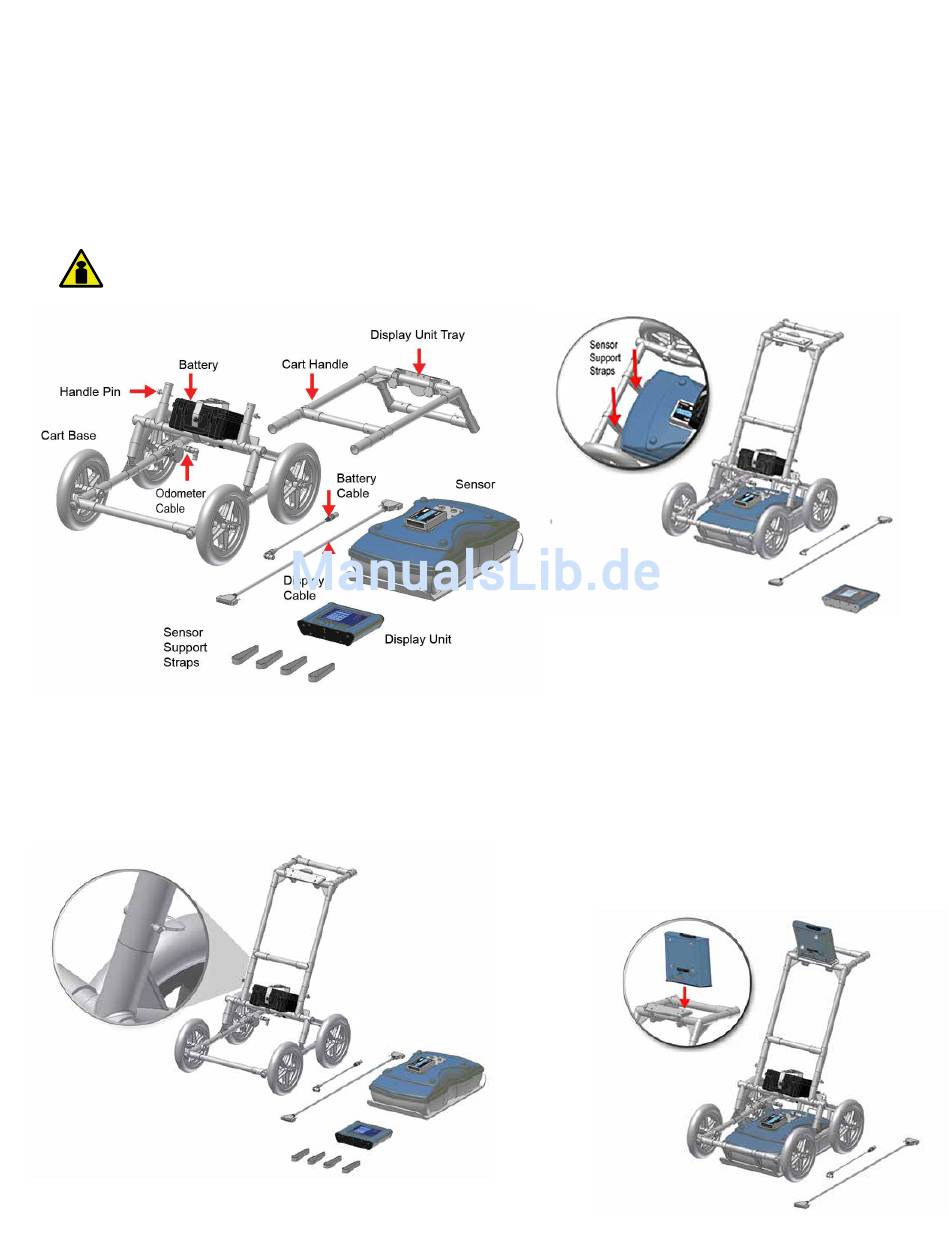

Bild 2.1: System-Komponenten
2. Befestigen Sie den Wagengriff mit Hilfe der
Griffstifte am Wagenboden. Das Display sollte
nach oben zeigend montiert werden.
Bild 2.2: Wagenmontage
3. Befestigen Sie den Sensor mit Hilfe der Haltebügel
am Wagenboden. Achten Sie auf darauf, dass der
Senderanschluss am Wagen nach hinten zeigt.
Verwenden Sie dazu die mitgelieferten Haltebügel
und justieren Sie die Höhe des Senders auf ca. 1-2
cm über dem Boden.
Bild 2.3: Befestigung Sender
4. Befestigen Sie das Display an der
entsprechenden Halterung. Drücken Sie den
flexiblen Clip und schieben das Display weit
genug zurück, bis der Clip sicher einrastet ist.
Stellen Sie den Blickwinkel des Displays mit
Hilfe der darunter liegenden Handschrauben ein.
Ziehen Sie diese nach der Einstellung wieder
fest. Dies sorgt für festen Sitz des Displays und
für die Sicherheit des Anschlusskabels.
Bild 2.4: Befestigung Display
