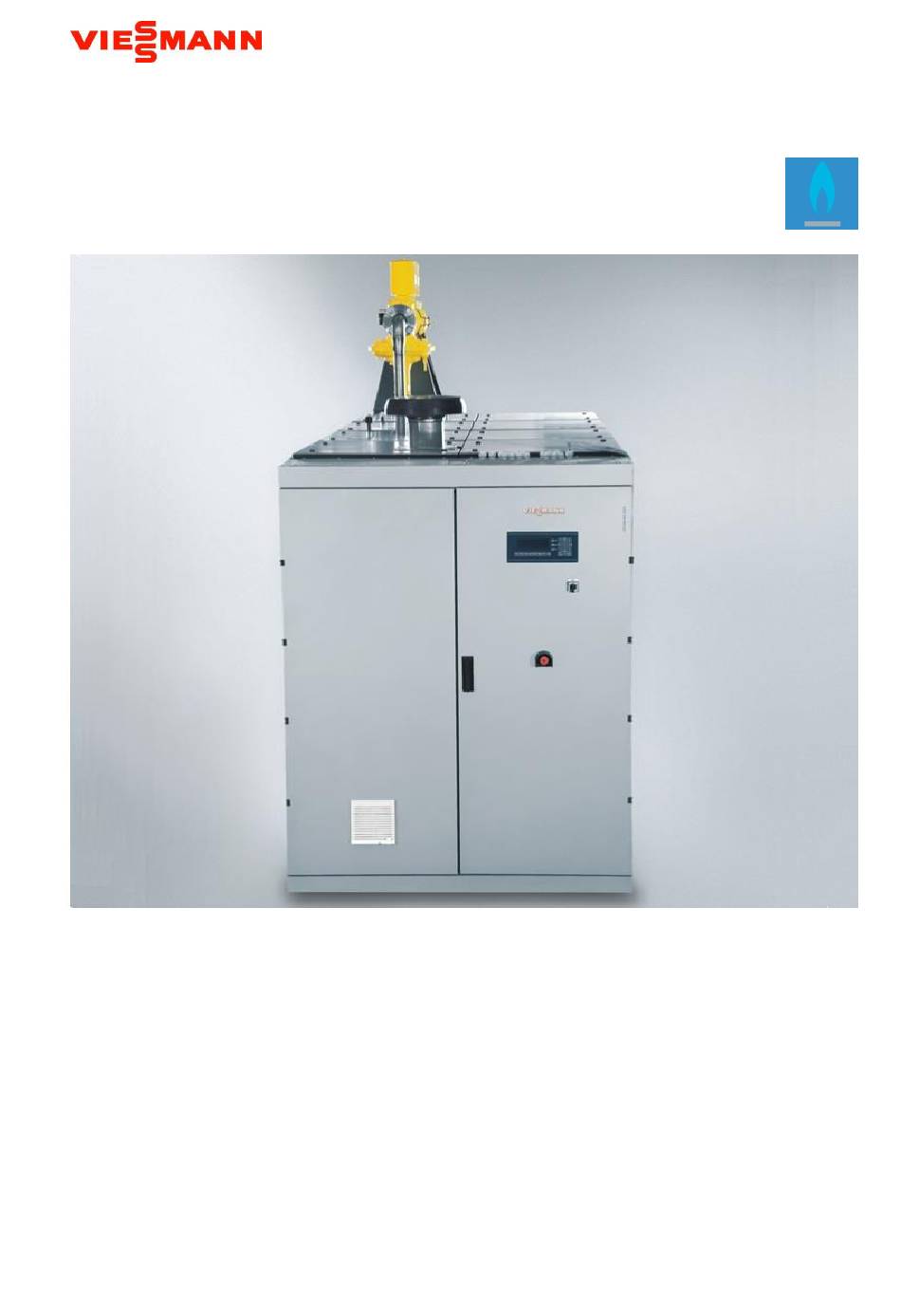

Technische Beschreibung
VITOBLOC 200
Blockheizkraftwerk für Erdgasbetrieb
entsprechend den Anforderungen der
EU-Gasgeräterichtlinie und
EU-Maschinenrichtlinie
5414 733-8
08/2015
Blockheizkraftwerk - Strom und Wärme aus Erdgas
Hocheffizient durch Kraft-Wärme-Kopplung
Gesamtwirkungsgrad 92,8 %
Primärenergieeinsparung 29,0 %
Typ EM-401/549
Elektrische Leistung 401 kW
Thermische Leistung 549+28 kW
Kraftstoffeinsatz 1.053 kW
Typ EM-363/498
Elektrische Leistung 363 kW
Thermische Leistung 498 kW
Kraftstoffeinsatz 960 kW
VITOBLOC 200
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOBLOC 200 EM-401/549
Inhaltszusammenfassung für Viessmann VITOBLOC 200 EM-401/549
- Seite 1 VITOBLOC 200 Blockheizkraftwerk - Strom und Wärme aus Erdgas Hocheffizient durch Kraft-Wärme-Kopplung Gesamtwirkungsgrad 92,8 % Primärenergieeinsparung 29,0 % Technische Beschreibung VITOBLOC 200 Typ EM-401/549 Blockheizkraftwerk für Erdgasbetrieb Elektrische Leistung 401 kW Thermische Leistung 549+28 kW entsprechend den Anforderungen der EU-Gasgeräterichtlinie und Kraftstoffeinsatz 1.053 kW EU-Maschinenrichtlinie Typ EM-363/498...
- Seite 2 Impressum Das Gerät entspricht den grundlegenden Anforderungen der zutreffenden Normen und Richtlinien. Die Konformität wurde nachgewiesen. Die entsprechenden Unterlagen und das Original der Konformitätserklärung sind beim Hersteller hinterlegt. HINWEIS! Das BHKW-Modul Vitobloc 200 ist nicht für den 60 Hz-Betrieb geeignet. Damit ist es insbesondere nicht für den amerikanischen und kanadischen Markt verfügbar.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ..................4 Dauerleistung im Netzparallelbetrieb ................5 Netzersatzbetrieb ......................5 Schadstoffemissionen ....................5 Energiebilanz......................... 6 Produktbeschreibung ..............7 Gas-Otto-Motor mit Zubehör ..................7 Kupplung ........................10 Drehstrom-Synchron-Generator ................10 Grundrahmen ......................10 Verrohrungen ......................11 Wärmeübertragersystem .................... 11 Abgasreinigungssystem .................... -
Seite 4: Allgemeines
Allgemeines Allgemeines Das Blockheizkraftwerk-Modul (BHKW-Modul) ist eine Volllast und einer Standardtemperaturspreizung von komplett, anschlussfertige Einheit mit luftgekühltem 20 K. Jedes BHKW-Modul kann sowohl thermisch als Synchrongenerator zur Erzeugung von Drehstrom auch elektrisch lastabhängig im elektrischen Lastbereich von 50 – 100% (entspricht 60 – 100 % 400 V, 50 Hz und Warmwasser mit einem Temperaturniveau Vorlauf/Rücklauf von 85/65 °C bei thermische Leistung) betrieben werden. -
Seite 5: Dauerleistung Im Netzparallelbetrieb
Allgemeines Dauerleistung im Netzparallelbetrieb Leistungen und Wirkungsgrade siehe S. 22 bis 25 Primärenergieeinsparung gemäß Tabellen 6 und 7. EU-Richtlinie KWK Die Leistungen und Wirkungsgrade entsprechen der Die Höhe der Primärenergieeinsparung ist die Norm DIN ISO 3046/1, bei 25 °C Lufttemperatur, prozentuale Einsparung an Brennstoff durch die 100 kPa Luftdruck (bis 100 m Aufstellhöhe ü. -
Seite 6: Energiebilanz
Allgemeines Energiebilanz Die Energiebilanz stellt Ihnen grafisch den Die thermische Nutzenergie entsteht ebenfalls durch Energiefluss des BHKW-Modules dar. den Verbrennungsvorgang im Gas-Otto-Motor. Sie verteilt sich auf die Abgaswärme, das Sammelrohr, Die Energiebilanz veranschaulicht die Umwandlung den Motorblock und das Motorschmieröl und dient der der Primärenergie (Erdgas, 100%) in elektrische und Erwärmung von z. -
Seite 7: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Das BHKW-Modul besteht aus unterschiedlichen Baugruppen und -teilen, die Ihnen in diesem Kapitel erklärt werden. Die Baugruppen und -teile gehören zum Lieferumfang des BHKW-Moduls. Gas-Otto-Motor mit Zubehör 2.1.1 Gas-Otto-Motor Der Gas-Otto-Motor wird als Verbrennungsmotor mit Sie ist tief liegend im Kurbelgehäuse angeordnet. Die Turboaufladung und zweistufiger Gemischkühlung mit Zylinderköpfe aus Gusseisen für jeden Zylinder sind einem Luftverhältnis von Lambda ≈... - Seite 8 Produktbeschreibung 2.1.3 Motorkühlsystem 2.1.5 Batteriestarteranlage Der Motor wird über einen geschlossenen Die zwei Batterien liefern dem Motoranlasser und der Wasserkreislauf gekühlt. Zündanlage (24 V) die elektrische Energie für den Startvorgang des Motors. Ebenfalls liefern die Batterien Die Pumpe drückt das Kühlwasser zunächst durch die elektrische Energie für die Überwachungs- und den Ölkühler in das Kurbelgehäuse.
-
Seite 9: Gasstraße Und Gas-Luft-Mischer
Produktbeschreibung 2.1.7 Gasstraße und Gas-Luft-Mischer – Nulldruckregler zum Ausregeln auf Nulldruck Die Gasversorgung des BHKW-Moduls erfolgt über eine lose gelieferte Sicherheitsgasstraße nach Gasstraße (Komponenten zugelassen nach DVGW) in Der Nulldruckregler hält das Gas-Luft-Gemisch Modulbauweise. konstant. Der Nulldruckregler ist mit einer Die Gasstraße ist in unmittelbarer Nähe zum Motor Vordruckausgleichsmembran für eine hohe über dem Modul angeordnet. -
Seite 10: Kupplung
Produktbeschreibung Kupplung Grundrahmen Die Kupplung (Flanschkupplung) verbindet den Gas- Der Grundrahmen trägt das BHKW-Modul (Gas-Otto- Otto-Motor mit dem Drehstrom-Synchron-Generator. Motor, Drehstrom-Synchron-Generator, Abgas- Wärmeübertrager, Schmierölversorgungssystem Komponenten sowie die optionalen Schallschutzelemente). Für die Die Flanschkupplung besteht aus Silikon-Gummi und ist Einbringung kann optional der BHKW-Schaltschrank hochelastisch, axial steckbar. -
Seite 11: Verrohrungen
Produktbeschreibung Verrohrungen Besonderheiten Die Austrittskammer ist demontierbar, so dass eine Die Verrohrung ist werkseitig vormontiert und mechanische Reinigung leicht, umweltfreundlich und verbindet die wichtigsten Elemente des BHKW- kostengünstig durchgeführt werden kann. Aggregats (Kühlwasserwärmeübertrager, Der Abgaswärmeübertrager ist hierbei in den Abgaswärmeübertrager und Motor). Die Elemente Motorkühlkreislauf („Innerer Kühlkreislauf“) sind komplett kühlwasser-, heizungs- und abgasseitig eingebunden. -
Seite 12: Abgasreinigungssystem
Produktbeschreibung Abgasreinigungssystem Komponenten Nach der Abgasreinigung wird das Abgas durch den liegend im Rahmen angeordneten Abgaswärme- Das Schmierölversorgungssystem besteht aus einer übertrager geführt. Schmierölstandsüberwachung, einem Schauglas, Ein Oxidations-Katalysator (Oxidation von CO und einer elektrischen Niveaukontrolle mit Alarmkontakt CnHm) reduziert die Schadstoffemissionen des (Öl-min., Öl-max.) und Nachfüllkontakt mit Abgases. -
Seite 13: Serienmäßige Materialbeistellung
Produktbeschreibung 2.10 Serienmäßige Materialbeistellung Serienmäßig wird dem BHKW folgendes Material beigestellt: ● 1 Abgas-Axialkompensator - Nennweite DN 200, Flansch PN 10, mit DVGW-Zulassung ● 2 Heizung-Ringwellschlauchleitungen - Nennweite DN 80, Flansch PN 10, Nennlänge NL 1000, mit Losflansch PN 10, aus Stahl ●... - Seite 14 = 20..50 mbar LZA- 44 (GAS) PZA+ PZA- Abb. 2 Überwachungseinrichtungen Variante Vitobloc 200 EM-401/549 mit separatem Niedertemperaturkreis; (Pos. 80 und 83 optional) Wenn der Systemdruck in dem Gemisch-Kühlwasserkreis (17+18) über 2 bar liegt, ist kundenseitig eine hydraulische Trennung vorzusehen! Gesamtlegende:...
- Seite 15 Produktbeschreibung 2.11.2 Vitobloc 200 EM-363/498 BHKW-Modul (Lieferumfang) Bauseitige Leistungen (Empfehlung) 83** 80** 34 (AGA) 33 (KO) 26 27 14 (HR) = 65°C! 15 (HV) PZA- SZA- 72 73 TZA+ = 20..50 mbar LZA- 44 (GAS) PZA+ PZA- Abb. 3 Überwachungseinrichtungen Variante Vitobloc 200 EM-363/498; (Pos. 80 und 83 optional) Gesamtlegende: Messstellen: 1 BHKW-Modul (Lieferumfang)
-
Seite 16: Schaltschrank
Produktbeschreibung 2.12 Schaltschrank Der Schaltschrank ist am BHKW-Modul angebaut. Alle folgenden Komponenten einschließlich der Verkabelung befinden sich innerhalb des BHKW- Moduls. 2.12.1 Kurzbeschreibung Generatorleistungsteil Leistungsschalter vierpolig, mit thermisch-magnetischem Auslöser, Handbetrieb Generatorschütz Stromwandlersatz Geeichter kWh-Stromzähler inklusive Wandler Steuer-, Überwachungs- und Hilfsantriebeteil Synchronisierung und Netzüberwachung Steuerungen und Relais für die KW-Pumpe, Anlasser, Ablüfter, Gasstraße Leistungsregelung für Warmlauf, Fest- und Gleitwert mit Rampenfunktion bei Start und Stopp Drehzahl- und... -
Seite 17: Prinzipschaltbild Der Elektrischen Einbindung Im Netzparallel- Und Netzersatzbetrieb
Produktbeschreibung 2.12.2 Prinzipschaltbild der elektrischen Einbindung im Netzparallel- und Netzersatzbetrieb Abb. 4 Prinzipschaltbild der elektrischen Einbindung im Netzparallelbetrieb Abb. 5 Prinzipschaltbild der elektrischen Einbindung im Netzparallel- mit Netzersatzbetrieb VITOBLOC 200 401/549 / EM-363/498... -
Seite 18: Checkliste Netzersatzbetrieb
Produktbeschreibung 2.13 Checkliste Netzersatzbetrieb Bei der Projektierung von BHKW-Anlagen im Netzersatzbetrieb sind folgende Punkte zu klären und mit dem BHKW-Hersteller abzustimmen: ● ● Fahrweise der Netzersatzanlage? Im unmittelbaren Anschluss an die BHKW- Mindestens ein Einstrich-Schema ist zur Klärung Inbetriebnahme sollte auch der Netzersatzbetrieb vorzulegen. -
Seite 19: Wartung Und Instandsetzung
Wartung und Instandsetzung Wartung und Instandsetzung Definitionen der DIN 31051 – „Zeitbegrenztes Teil“ Für das BHKW-Modul ergeben sich so genannte „betriebsgebundene“ Folgekosten in Form von Zeitbegrenzte Teile sind Teile, deren Lebensdauer im Inspektion, Wartung und Instandsetzung. Verhältnis zur Lebensdauer des gesamten BHKW- Das BHKW-Modul ist aufgrund seines Moduls verkürzt ist und mit technisch möglichen und bestimmungsgemäßen Einsatzes vielen Einflüssen... -
Seite 20: Wartungs- Und Instandsetzungsliste
20.000 Bh 24.000 Bh BHKW-Modul Vitobloc 200 EM-363/498 400 Bh 1.000 Bh 28.000 Bh 36.000 Bh BHKW-Modul Vitobloc 200 EM-401/549 32.000 Bh 48.000 Bh 40.000 Bh 44.000 Bh Wartungsstufe => Ölwechsel Ölfilter erneuert Batteriezustand Ladespannung prüfen / ggf. dest. - Seite 21 BHKW-Modul Vitobloc 200 EM-363/498 400 Bh 12.000 Bh 24.000 Bh 36.000 Bh 48.000 Bh BHKW-Modul Vitobloc 200 EM-401/549 Instandhaltungsstufe => 35* Abgaswärmetauscher prüfen, ggf. reinigen 36* Turbolader prüfen, ggf. wechseln 37* Zündspulen prüfen, ggf. wechseln Anlasser prüfen, ggf. wechseln 39* Plattenwärmeübertrager prüfen, ggf. tauschen 40* Gemischkühler prüfen, ggf.
-
Seite 22: Technische Daten
Alle nachfolgenden Planungs- und Betriebsdaten Ausführliche Hinweise zur Planung und Ausführung finden Sie in der „Fachreihe Erdgas-BHKW – beziehen sich jeweils auf ein BHKW-Modul. Planungsanleitung“. Betriebsparameter BHKW-Modul 4.1.1 Vitobloc 200 EM-401/549 Betriebsparameter BHKW-Modul Vitobloc 200 EM-401/549 Dauerleistung im Netzparallelbetrieb 100% Last... - Seite 23 Emissionswerte nach dem Katalysator bezogen auf trockenes Abgas; Bei Einsatz des BHKW im Wohnbereich wird dringen empfohlen, 2 aufeinanderfolgende Abgasschalldämpfer vorzusehen, um den Anforderungen besonders schutzbedürftiger Räume (nachts 25 dB (A)) nachzukommen. Tab. 6 Betriebsparameter des kompletten BHKW-Moduls Vitobloc 200 EM-401/549 VITOBLOC 200 401/549 / EM-363/498...
- Seite 24 Technische Daten 4.1.2 Vitobloc 200 EM-363/498 Betriebsparameter BHKW-Modul Vitobloc 200 EM-363/498 Dauerleistung im Netzparallelbetrieb 100% Last Last Last Elektrische Leistung nicht überlastbar Wärmeleistung Toleranz 7 % Kraftstoffeinsatz Toleranz 5 % Stromkennzahl nach AGFW FW308 (elektrische Leistung / thermische Leistung) 0,73 Primärenergiefaktor f gemäß...
- Seite 25 Technische Daten Schalldruckpegel in 1m Entfernung Freifeld nach DIN 45635 (Toleranz auf genannte Werte 3 dB(A) Abgas mit 1 optionalen dB(A) Schalldämpfer Verbrennungsluft und Lüftung Abstrahlwärme des Moduls ohne Anschlussleitung Aufstellraumbelüftung Zuluftvolumenstrom m³/h > 13.000 Abluftvolumenstrom soll m³/h 13.000 Abluftvolumenstrom max. m³/h 14.000 Verbrennungsluft-Volumenstrom...
-
Seite 26: Technische Daten Eines Kompletten Bhkw-Moduls
Technische Daten Technische Daten eines kompletten BHKW-Moduls 4.2.1 Vitobloc 200 EM-401/549 Technische Daten BHKW-Modul Vitobloc 200 EM-401/549 Motor mit Zubehör Gas-Otto-Motor Hersteller Motortyp E 2842 LE 322 Arbeitsweise 4-Takt Zylinderzahl/Anordnung 12 / V-Anordnung Bohrung/Hub 128/142 Hubraum 21,93 Drehzahl 1.500 Mittlere Kolbengeschwindigkeit Verdichtungsverhältnis... - Seite 27 Die Anwahl für den Netzersatzbetrieb erfolgt durch die externe Leittechnik nach erfolgtem bauseitigen Lastabwurf. Die Anwahl lässt sich auch automatisch modulintern realisieren, jedoch ohne Lastabwurfüberwachung. Tab. 8 Technische Daten eines kompletten BHKW-Moduls Vitobloc 200 EM-401/549 VITOBLOC 200 401/549 / EM-363/498...
- Seite 28 Technische Daten 4.2.2 Vitobloc 200 EM-363/498 Technische Daten BHKW-Modul Vitobloc 200 EM-363/498 Motor mit Zubehör Gas-Otto-Motor Hersteller Motortyp E 2842 LE 322 Arbeitsweise 4-Takt Zylinderzahl/Anordnung 12 / V-Anordnung Bohrung/Hub 128/142 Hubraum 21,93 Drehzahl 1.500 Mittlere Kolbengeschwindigkeit Verdichtungsverhältnis 12 : 1 Mittlerer effektiver Druck 13,87 Standardleistung¹)
- Seite 29 Technische Daten Synchron-Generator Typenleistung Drehstrom Spannung / Frequenz V / Hz 400/50 Drehzahl 1.500 Wirkungsgrad bei Nennleistung des Moduls und cos φ = 1 95,8 Nennstrom Dauer-Kurzschlussstrom bis 10 sek 3-facher Nennstrom max. zulässige Lastzuschaltung Ständerschaltung Stern Umgebungstemperatur max. ° C Schutzart IP 23 Zeitkonstanten in Sekunden...
-
Seite 30: Abmessungen, Gewichte Und Farben
Abluft-Austritt Flansch 550 x 550 P20 Bei den BHKW-Modulen Vitobloc 200 EM-401/549 und Vitobloc 200 EM-363/498 ist die Schallhaube und Ablüfter optional erhältlich. nur in Variante Vitobloc 200 EM-401/549 mit externem Gemischkühlwasseranschluss vorhanden Tab. 10 Abmessungen, Gewichte, Farben und Anschlüsse Abb. -
Seite 31: Aufstellung
Technische Daten Aufstellung Ausführliche Hinweise zur Ausführung finden Sie in Aus dem BHKW-Modul fällt beim Betrieb der „Fachreihe Erdgas-BHKW – Planungsanleitung“ Kondensat an. Es muss eine Wasservorlage sowie in der entsprechenden „Montageanleitung“. (Siphonschleife) mit einer wirksamen Wassersäulenhöhe von mindestens 250 mm Bei der Aufstellung des BHKW-Moduls müssen WS vorgesehen werden, um unzulässiges folgende Punkte beachtet werden:... - Seite 32 1.650 mm 2.480 mm 2.500 mm 2.540 mm 3.850 mm 4.650 mm 4.650 mm Tab. 11 Aufstellmaße Sockel-Mindestmaße Vitobloc 200 EM-401/549 Vitobloc 200 EM-363/498 3.980 mm 1.600 mm 150 mm Abb. 8 BHKW mit Sockel VITOBLOC 200 401/549 / EM-363/498...
-
Seite 33: Allgemeine Hinweise Zu Planung Und Betrieb
Allgemeine Hinweise zu Planung und Betrieb Allgemeine Hinweise zu Planung und Betrieb ● Werden die nachfolgenden Punkte eingehalten, wird Montageanleitung Abgassysteme für Vitobloc 200 die Betriebssicherheit erhöht . beachten. ● Störungen oder Folgeschäden aufgrund unzulässiger Bei Einsatz des BHKW im Wohnbereich wird Betriebsbedingungen sind weder durch dringend empfohlen, 2 aufeinanderfolgende Gewährleistung noch durch einen Servicevertrag... -
Seite 34: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abgas ..............33 Lüftung ..............33 Abgasreinigungssystem ......... 12 Abgasvorschalldämpfer .......... 12 Ablüfter ..............12 Maße ..............30 Allgemeines .............. 4 Mikroprozessorsteuerung ........16 Anhang ..............33 Musteraufstellpläne ..........32 Aufstellraum ............33 Aufstellung ............. 31 Auslegung .............. 33 Netzersatzbetrieb ............. -
Seite 35: Konformitätserklärung
Konformitätserklärung Konformitätserklärung VITOBLOC 200 401/549 / EM-363/498... - Seite 36 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
