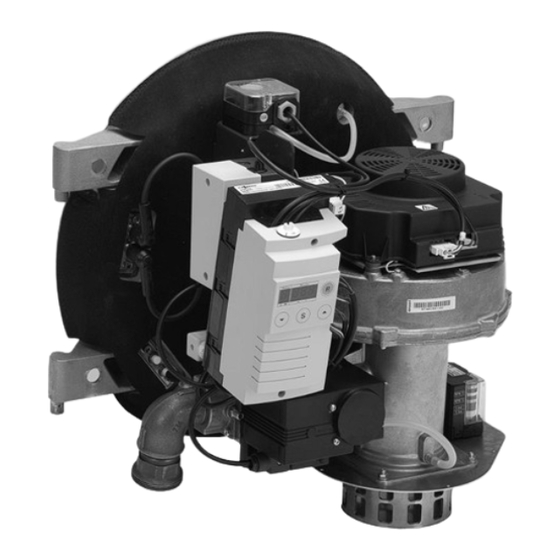

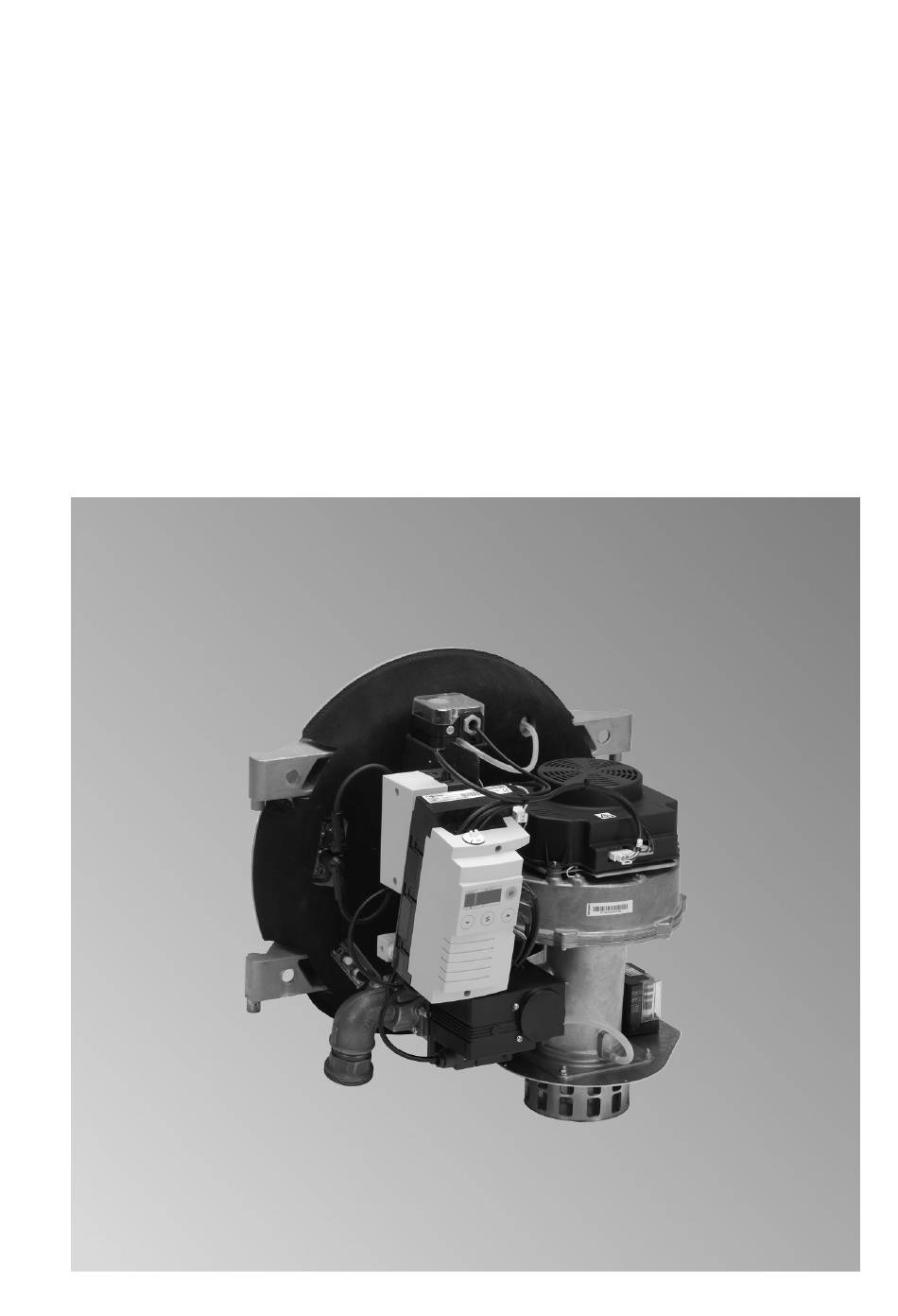

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Austausch Gasfeuerungsautomat Typ MPA51 durch MPA5113 Austausch Gasfeuerungsautomat 5623281 DE 11/2017...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Per- Angaben mit dem Wort Hinweis enthal- sonenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sicherheitshinweise (Fortsetzung) Arbeiten an der Anlage ■ Anlage spannungsfrei schalten (z. B. an der separaten Sicherung oder einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren. ■ Anlage gegen Wiedereinschalten sichern. ■ Bei Brennstoff Gas den Gasabsperr- hahn schließen und gegen unbeab- sichtigtes Öffnen sichern.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Montageablauf Vorbereitungen zum Austausch................Feuerungsautomat MPA51 ausbauen..............Feuerungsautomat MPA5113 einbauen............... ■ Feuerungsautomat.................... ■ Parameterspeicherstick..................■ Anzeige- und Bedieneinheit................Weiterer Zusammenbau..................10 Inbetriebnahme....................Anschluss-Schema des Feuerungsautomaten............. 13... -
Seite 5: Vorbereitungen Zum Austausch
Vorbereitungen zum Austausch lÖ 1. Gasabsperrhahn schließen. 4. Netzanschlussleitung vom Feue- rungsautomaten trennen. Brenner- 2. Hauptschalter (außerhalb des Auf- leitungen mit Steckern fA und lÖ stellraums) ausschalten. vom Feuerungsautomaten abzie- hen. 3. Brennerhaube abbauen. -
Seite 6: Feuerungsautomat Mpa51 Ausbauen
Vorbereitungen zum Austausch (Fortsetzung) Gefahr Netzspannung ist lebensge- fährlich. Bei Montagearbeiten muss der Brenner spannungsfrei geschaltet werden. Feuerungsautomat MPA51 ausbauen 1. 2 Befestigungsschrauben lösen. 2. Anzeige- und Bedieneinheit abneh- men. -
Seite 7: Feuerungsautomat Mpa5113 Einbauen
Feuerungsautomat MPA51 ausbauen (Fortsetzung) 3. Stecker der Verbindungsleitung vom Feuerungsautomaten abzie- hen. 4. Alle Anschlussleitungen mit Stecker vom Feuerungsautomaten abzie- hen. 5. 4 Befestigungsschrauben am Feue- rungsautomaten lösen. 6. Feuerungsautomat abnehmen. Feuerungsautomat MPA5113 einbauen Feuerungsautomat Hinweis für Vitocrossal ab 170 bis... -
Seite 8: Parameterspeicherstick
Feuerungsautomat MPA5113 einbauen (Fortsetzung) 1. Feuerungsautomat am Halteblech ansetzen. 2. 4 Befestigungsschrauben am Feue- rungsautomaten einschrauben. Parameterspeicherstick 1. Passwort vom Parameterspeicher- stick A notieren, siehe auch Tabelle Seite 12. Parameterspei- cherstick A einsetzen. 2. Stecker der Verbindungsleitung aufstecken. Hinweis Brückenstecker fJ und Ionisations- leitung aA einstecken. -
Seite 9: Anzeige- Und Bedieneinheit
Feuerungsautomat MPA5113 einbauen (Fortsetzung) Anzeige- und Bedieneinheit 1. Anzeige- und Bedieneinheit aufset- zen. 2. 2 Befestigungsschrauben ein- schrauben. -
Seite 10: Weiterer Zusammenbau
Weiterer Zusammenbau lÖ 1. Netzanschlussleitung anschließen. 2. Gasabsperrhahn öffnen. Brennerleitungen mit Steckern fA Gefahr und lÖ am Feuerungsautomaten Gasaustritt führt zu Explo- einstecken. Zugentlastungen fest- sionsgefahr. schrauben. Gasdichtheit der Verschrau- bung prüfen. -
Seite 11: Inbetriebnahme
Weiterer Zusammenbau (Fortsetzung) Achtung Die Verwendung von Leck- suchspray kann zu Funkti- onsstörungen führen. Lecksuchspray darf nicht mit elektrischen Kontakten in Berührung kommen. Inbetriebnahme 1. Vorbedingungen: ■ Sicherheitskette geschlossen (Brückenstecker fJ oder extern) ■ Gasdruck vorhanden ■ Wärmeanforderung vorhanden, ggf. Entriegelungstaste (Reset) lange drücken, um den Feue- rungsautomaten zu entriegeln. - Seite 12 Inbetriebnahme (Fortsetzung) Brenner Vitocrossal Nenn- Feuerungs- Parameter- Wärme- automat speicher- leistung stick Herstell-Nr. Best.-Nr. Best.-Nr. Passwort 7185861 7831294 7838497 7185862 7831294 7838498 7185863 7831294 7838499 7831294 7865150 7185864 7831294 7838500 7831294 7865151 7185865 7831294 7838501 7831294 7865152 7185866 7831294 7838502 7831294 7865153 7141875...
-
Seite 13: Anschluss-Schema Des Feuerungsautomaten
Anschluss-Schema des Feuerungsautomaten A Feuerungsautomat MPA5113 L Magnetventil 1. Stufe (BV 1) B Regelung Vitotronic M Stellantrieb für Drehschieberklappe C Gebläsemotor mit PWM-Ansteue- B2 Brücke Sicherheitskette rung und Rückmeldung F1 Sicherung D Flammenwächter mit Ionisations- F2 Sicherung strom F6 Sicherheitstemperaturbegrenzer E Anzeigeeinheit mit Entriegelungs- F7 Temperaturregler funktion... - Seite 16 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
