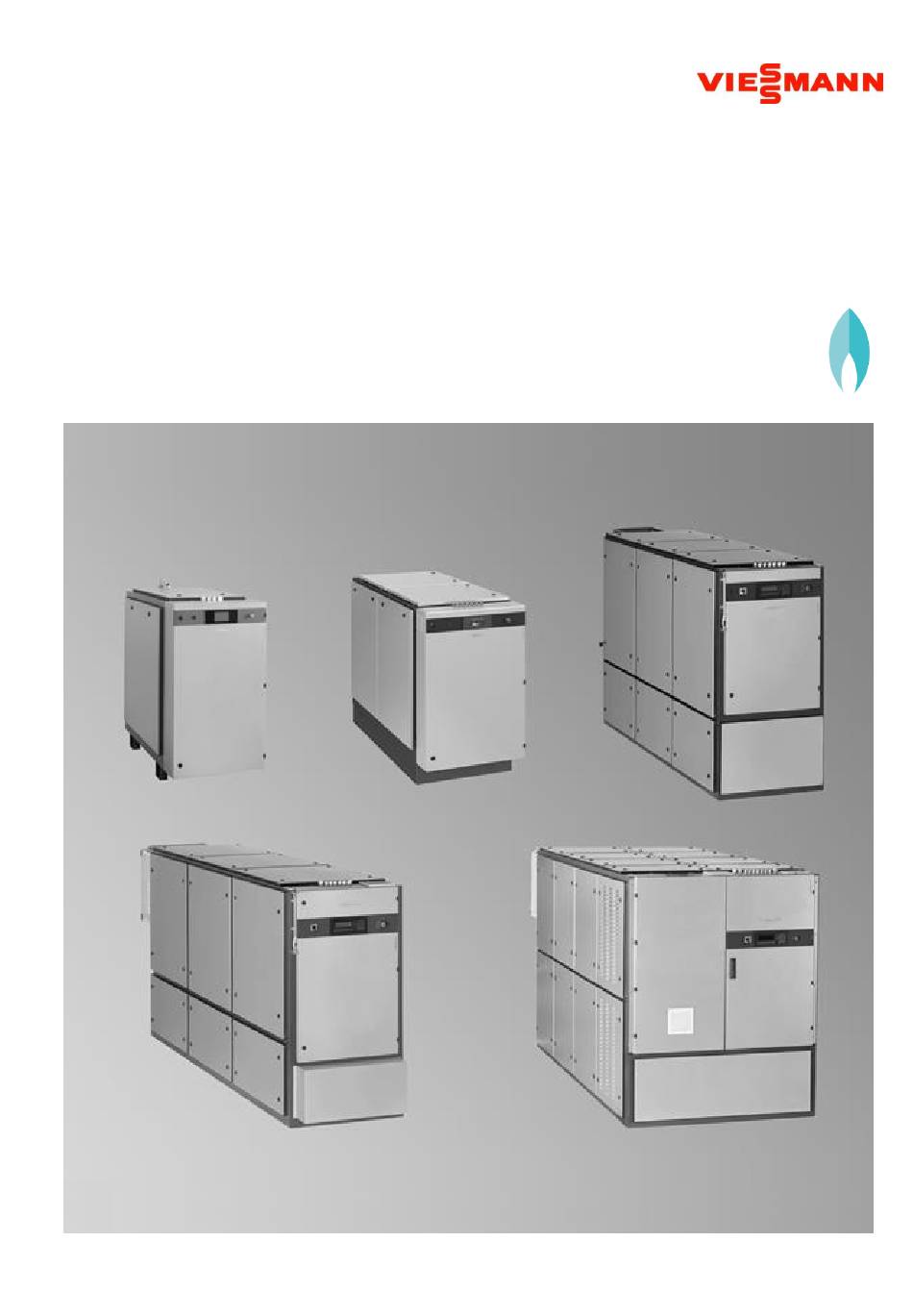

- Seite 1 Montageanleitung für die Fachkraft Nachrüstung GridCode Retrofit VITOBLOC 200 für 6 bis 530 kW 5853767 DE 05/2020...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ................3 Allgemeine Hinweise ................5 Übersicht Nachrüstung GridCode Retrofit ..........6 Mögliche Fehlerverdrahtung eines Generators mit D350 ..... 7 Montage ....................7 Einbausituationen ................... 9 Einstellanleitung NA-Schutz NA003 ............. 14 Montageanleitung • Nachrüstung GridCode Retrofit • VITOBLOC 200... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Allgemeines Diese Montageanleitung enthält grundsätzliche Hinweise, die bei der Nach- rüstung des GridCode Retrofit-Moduls zu beachten sind. Sie ist daher unbe- dingt vor der Montage und Inbetriebnahme vom Monteur sowie dem zustän- digen Fachpersonal zu lesen. Kennzeichnung GEFAHR der Sicherheitshinweise Bedeutung Bezeichnet eine unmittelbar drohende Gefahr... - Seite 4 Sicherheitshinweise Gefahren bei Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Nichtbeachten der Sicher- Personen als auch für die Umwelt und Anlage zur Folge haben. heitshinweise HAFTUNG! Werden die Sicherheitshinweise nicht beachtet und die Anweisun- gen nicht befolgt, übernimmt der Hersteller keine Haftung. Im Einzelnen kann die Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: •...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Hintergrund Die nachfolgend beschriebene Nachrüstung ist nur für BHKW-Module erfor- derlich, die innerhalb Deutschlands an das öffentliche Stromversorgungsnetz angeschlossen werden. Alle Erzeugungseinheiten (BHKWs), für die ein Netzanschlussbegehren vor dem 27.04.2019 gestellt wurde, gelten als Bestandsanlagen. Diese müssen nicht nachgerüstet werden, für diese gelten die aktuellen Einheitenzertifikate nach VDE-AR-N 4105:2011-08 und BDEW 2008 / 2013. -
Seite 6: Übersicht Nachrüstung Gridcode Retrofit
Übersicht Nachrüstung GridCode Retrofit Übersicht Nachrüstung GridCode Retrofit Komponenten Nachrüstung GridCode Retrofit gemäß VDE-AR-N 4105:2018-11 VDE-AR-N 4110:2018-11 BECKHOFF SPS NA-Schutz NA003 BHKW-Typ BECKHOFF SPS NA-Schutz NA003 Übersicht, in welche Module welche EM-6 Komponenten eingebaut EM-9 werden müssen: EM-20 EM-50 EM-70 EM-100/167 EM-100/176 EM-134... -
Seite 7: Mögliche Fehlerverdrahtung Eines Generators Mit D350
Mögliche Fehlverdrahtung eines Generators mit D350 Mögliche Fehlverdrahtung eines Generators mit D350 Ursache Bei Generatoren, die mit einem digitalen Spannungsregler D350 ausgerüstet sind, kann es vorkommen, dass anstelle einer Hilfswicklungen eine Hauptwick- lung zum Spannungsregler verdrahtet ist, was zu einem Kurzschluss bei An- schluss der Beckhoff-Komponenten führt. - Seite 8 Montage Sicherheitsvorkehrungen Vor Beginn der Arbeiten ist das BHKW-Modul spannungsfrei zu schalten und ge- vor Montagebeginn gen das Wiedereinschalten der Spannung zu sichern. Die Spannungsfreiheit ist festzustellen. Vor dem Wiedereinschalten der Spannung ist die Verdrahtung nochmals zu prü- fen. VORSICHT! Niemals bei angelegter Spannung arbeiten! Es besteht Lebensgefahr! Die Geräte bei erkennbarer Beschädigung auf keinen Fall...
-
Seite 9: Einbausituationen
Einbausituationen Einbausituationen Überblick Die nachfolgend abgebildeten Schaltschränke zeigen mögliche Einbausituationen für den GridCode-Retrofit. Sollte der vorgefundene Schaltschrankaufbau von den Darstellungen abweichen, ist ein geeigneter Bauraum zu wählen oder zu schaffen. VITOBLOC 200 • Montageanleitung • Nachrüstung GridCode Retrofit... - Seite 10 Einbausituationen Montageanleitung • Nachrüstung GridCode Retrofit • VITOBLOC 200...
- Seite 11 Einbausituationen VITOBLOC 200 • Montageanleitung • Nachrüstung GridCode Retrofit...
- Seite 12 Einbausituationen Montageanleitung • Nachrüstung GridCode Retrofit • VITOBLOC 200...
- Seite 13 Einbausituationen VITOBLOC 200 • Montageanleitung • Nachrüstung GridCode Retrofit...
-
Seite 14: Einstellanleitung Na-Schutz Na003
Einstellanleitung NA-Schutz NA003 Einstellanleitung NA-Schutz NA003 EM-6/15, EM-9/20, EM-20/39, EM-50/81 Information: Es erfolgt kein Einbau bei EM-6, EM-9 und EM-20, bei EM- 50 erfolgt der Einbau in die Kundenanlage als zentraler NA-Schutz. 11. 24 V DC Spannungsversorgung einschalten 12. 5 s warten 13. - Seite 15 Einstellanleitung NA-Schutz NA003 EM-140/207, EM-199/263, EM-260/390, EM-401/549, EM-430/580, EM-530/660 1. 24 V DC Spannungsversorgung einschalten 2. 5 s warten 3. ENTER-Taste betätigen 4. PROG-Taste betätigen 5. “–“ - Taste betätigen, bis “VDE 4110“ angezeigt wird 6. Dann ENTER-Taste betätigen 7. Dann ESC-Taste, fertig VITOBLOC 200 •...
- Seite 16 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
