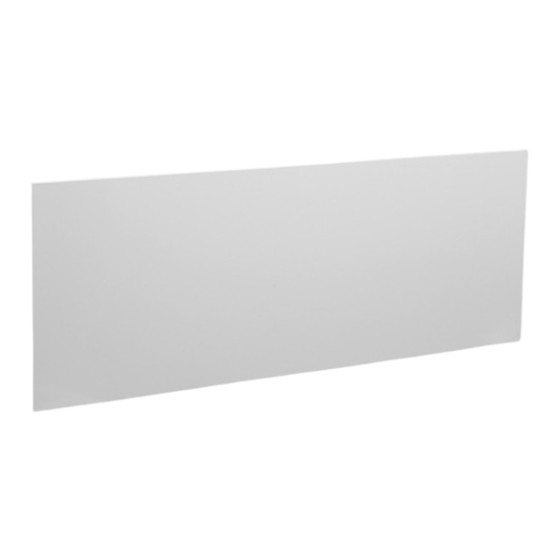

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoplanar EI2/EI3/EI5 Typ EI2.A500M bis EI2.A1000M, EI3.A500GW bis EI3.A1000GW, EI5.A250S bis EI5.A1000S Infrarotheizung VITOPLANAR EI2/EI3/EI5 5471949 DE 2/2018...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. - Seite 3 8 Jahren dürfen nicht den Stecker in die – Kein Anlehnen von Gegenständen, z. B. Steckdose stecken, das Gerät nicht regeln, das Möbeln Gerät nicht reinigen und/oder nicht die Wartung durchführen. Zusatzkomponenten und Einzelteile Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Einzelteile verwen- den.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitoplanar EI2 ..................■ Vitoplanar EI3 ..................■ Vitoplanar EI5 ..................■ Montagevorbereitung Vor der Montage ..................Abstandsmaße ..................Montageablauf Gerät an der Wand montieren ............... Position Befestigungswinkel ..............Vitoplanar, Typ EI5.A250S .............. -
Seite 5: Entsorgung Der Verpackung
Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 6: Vitoplanar Ei3
Produktinformation (Fortsetzung) Vitoplanar EI3 Infrarotheizung, Glas, Reinweiß Leistung in kW ■ Glas ist ein hervorragender Strahlungsemitter EI3.A500GW ■ Wärmespeicherung bis zu 1 Stunde EI3.A750GW 0,75 EI3.A1000GW Vitoplanar EI5 Infrarotheizung, Weiß Leistung in kW ■ Strahlungsoptimierter Infrarot-Heizlack EI5.A250S 0,25 EI5.A500S EI5.A750S 0,75 EI5.A1000S... -
Seite 7: Vor Der Montage
Vor der Montage Gefahr Achtung Durch ungeeignetes Befestigungsmaterial kann Montage auf unebenen Untergründen kann zu das Gerät von der Wand fallen. Dadurch können Beschädigung der Heizfläche durch Spannun- gefährliche Verletzungen auftreten und das gen führen. Gerät wird beschädigt. Gerät nur auf ebenen Wänden montieren. Das Gerät ausschließlich mit den im Lieferum- fang enthaltenen Befestigungswinkeln für die Lieferumfang Wandmontage:... -
Seite 8: Gerät An Der Wand Montieren
Gerät an der Wand montieren 1. Position für die Befestigungswinkel je nach Pro- 4. Infrarotheizung auf Befestigungswinkel aufsetzen dukttyp und Montageart in den folgenden Abb. und anschrauben. auswählen. Achtung 2. Bohrlöcher mit Wasserwaage und Bohrschablone Mechanische Belastungen der Oberfläche, (Lieferumfang) anzeichnen. z. - Seite 9 Position Befestigungswinkel (Fortsetzung) Waagerecht Abb. 4...
-
Seite 10: Vitoplanar, Typ Ei_.A500
Position Befestigungswinkel (Fortsetzung) Vitoplanar, Typ EI_.A500_ Senkrecht Bohrlöcher Abb. 6 Abb. 5 Waagerecht Abb. 7... -
Seite 11: Vitoplanar, Typ Ei_.A750
Position Befestigungswinkel (Fortsetzung) Vitoplanar, Typ EI_.A750_ Senkrecht Bohrlöcher Abb. 9 Abb. 8 Waagerecht Abb. 10... -
Seite 12: Vitoplanar, Typ Ei_.A1000
Position Befestigungswinkel (Fortsetzung) Vitoplanar, Typ EI_.A1000_ Senkrecht Bohrlöcher Abb. 12 Abb. 11 Waagerecht Abb. 13... -
Seite 13: Elektrischer Anschluss
Elektrischer Anschluss Anschluss an Wandanschlussdose, alternativ an Schuko-Steckdose Abb. 14 Elektrischer Anschluss RTH Raumtemperaturthermostat (Zubehör) Anschluss über Wandanschlussdose Gefahr Installationsseitig eine allpolige Trennvorrichtung mit Unsachgemäß ausgeführte Verdrahtungen kön- einer Kontaktöffnungsweite von min. 3 mm in die fest nen zu gefährlichen Verletzungen durch elektri- verlegte elektrische Installation nach den Errichtungs- schen Strom und zu Geräteschäden führen. -
Seite 14: Technische Daten
Technische Daten Vitoplanar EI2 Typ EI2. A500M A750M A1000M Elektrische Werte Leistung 1000 Nennspannung Schutzart IP X4 Schutzklasse Oberflächentemperatur °C max. 95 Abmessungen Breite 1300 1600 Höhe Tiefe Gewicht Vitoplanar EI3 Typ EI3. A500GW A750GW A1000GW Elektrische Werte Leistung 1000 Nennspannung Schutzart IP X4... -
Seite 15: Endgültige Außerbetriebnahme Und Entsorgung
Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. - Seite 16 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
