Installation

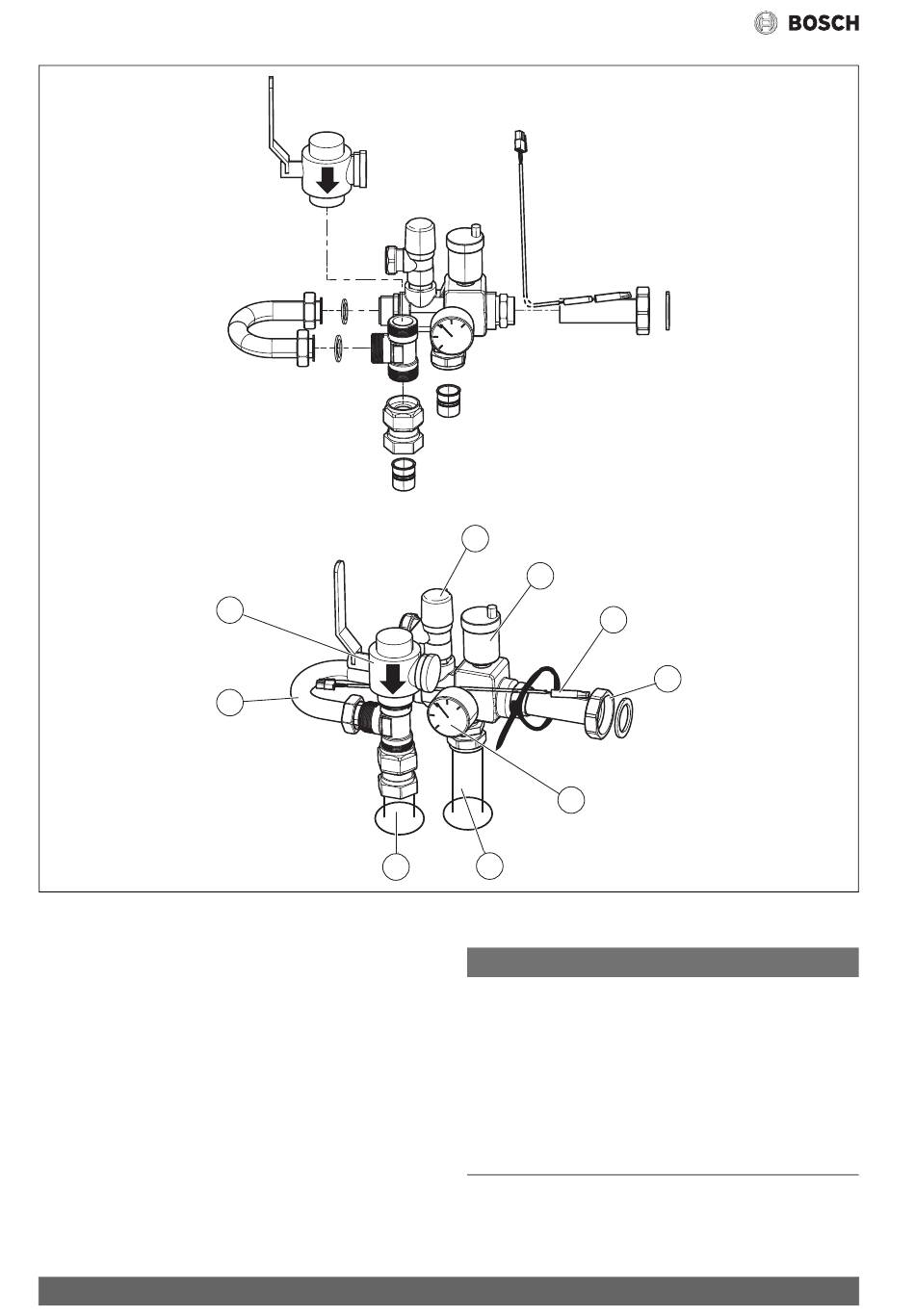

Bild 9
Sicherheitsgruppe
[1]
Anschluss Heizungspumpe (PC1), Laufmutter G1 ½(40R)
[2]
Manometer GC1
[3]
Heizungsvorlauf
[4]
Heizungsrücklauf
[5]
Bypass
[6]
Partikelfilter SC1, Anschluss G1, Innengewinde
[7]
Sicherheitsventil FC1
[8]
Automatisches Entlüftungsventil VL1
[9]
Vorlauftemperaturfühler T0
10
6
5
4
7
8
9
2
3
5.7
Anschluss
HINWEIS
Anlagenschäden durch Rückstände in den Rohrleitungen!
Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und
ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau-
schern festsetzen.
▶ Eindringen von Fremdkörpern in das Rohrsystem vermeiden.
▶ Rohrkomponenten und -verbindungen nicht direkt auf dem Boden
ablegen.
▶ Beim Entgraten dafür sorgen, dass keine Späne im Rohr verbleiben.
▶ Vor dem Anschluss von Wärmepumpe und Inneneinheit das Rohrlei-
tungssystem durchspülen, um Fremdkörper daraus zu entfernen.
