E V
LEKTRISCHE ERDRACHTUNG
Vor Arbeiten an elektrischen Bauteilen muß die Stromzufuhr
für sämtliche Stromkreise unterbrochen werden.
Anschluß der Verdrachtung
I
Schließen Sie die Kabel gemäß dem Schaltplan für jedes
System an.
I
Alle Verdrahtungen müssen von einem qualifizierten Elektro-
techniker durchgeführt werden.
I
Alle bauseitig bereitgestellten Teile, Materialien und elektrischen
Installationen müssen den örtlichen Vorschriften entsprechen.
I
Nur Kupferleiter verwenden.
Anschluß der Verdrahtung
I
Bei der festen Verkabelung muss ein Hauptschalter oder ein
entsprechender Schaltmechanismus installiert sein, bei dem
beim Abschalten alle Pole getrennt werden. Die Installation
muss der gültigen Gesetzgebung entsprechen.
Schalten Sie den Hauptschalter der Stromversorgung erst ein,
wenn alle Verdrahtungen abgeschlossen sind.
I
Ein einziger Schalter kann verwendet werden, um die zur selben
Anlage gehörenden Innenaggregate
versorgen. Die Abzweigschalter und Abzweigleistungsschalter
müssen jedoch sorgfältig gewählt werden.
I
Versorgen Sie die Starkstromverdrahtung des jeweiligen
Aggregats mit einem Schalter und einer Sicherung.
I
Schließen Sie auch die elektrische Erdung an.

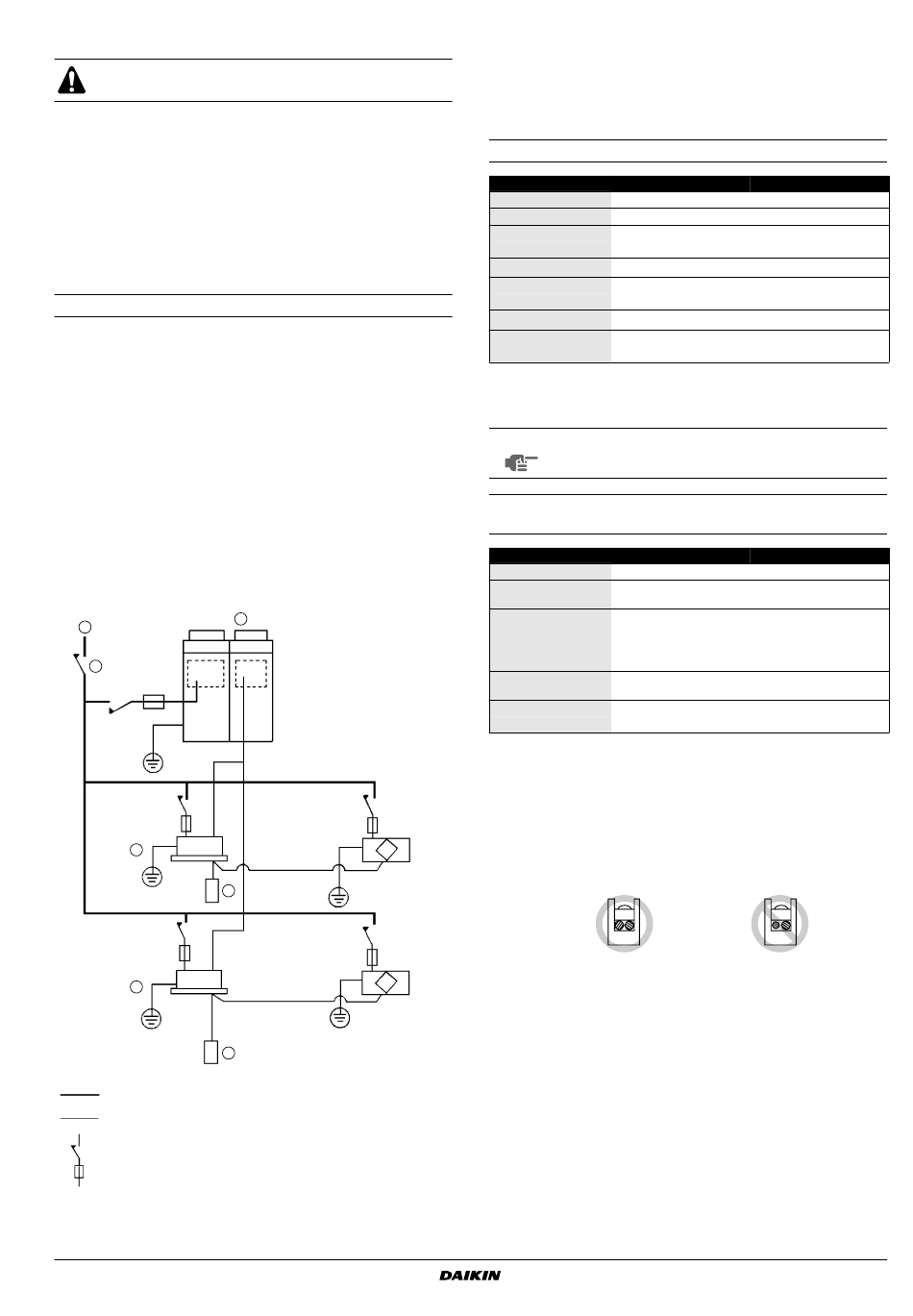

Gesamtsystembeispiel
VRV
3
4
VRV
2
5
VRV
2
5
Starkstromverdrahtung
Übertragungsverdrahtung
Schalter
Sicherung
VAM150+250FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P586307-1 – 2019.06
mit Starkstrom
1
1 VRV-Außeneinheit
2 VRV-Inneneinheit
3 Stromversorgung
4 Hauptschalter
5 Fernbedienung
Technische Daten der elektrischen Komponenten
VAM
Aggregate
Tzp
50 Hz
60 Hz
(*)
Stromversorgung
MCA
(A)
MFA
(A)
(*)
Gebläsemotor
KW
(kW)
FLA
(A)
(*) MCA: Min, Strom-Amperezahl (A)
MFA: Max: Sicherungs-Amperezahl (A)
KW: Gebläsemotor-Nennleistung (kW)
FLA: Volle Amperezahl (A)
HINWEIS Weitere Einzelheiten finden Sie unter ELEKTRISCHE
zu
DATEN.
Technische Daten für bauseitig bereitgestellte Sicherungen
und Kabel
VAM
Tzp
Starkstrom-
Verdrahtung
Bauseitig bereit-
gestellte Sicherungen
Kabel
Größe
Übertragungs-
verdrahtung
Kabel
Größe
Vorsichtsmaßnahmen
1 Schließen Sie keine Kabel mit unterschiedlichem Durchmesser
an dieselbe Starkstromklemme an. Eine lockere Verbindung
kann zur Überhitzung führen.
Wenn Sie mehr als eine Leitung an die Stromversorgungs-
HRV
verdrahtung anschließen, verwenden Sie eine Leitung mit
2
2 mm Durchmesser (Ø1,6).
Kabel mit gleichem
HRV
Durchmesser
2 Der Gesamtstrom für die Überkreuzungsverdrahtung zwischen
den Innenaggregaten sollte weniger als 12 A betragen.
Wenn Sie zwei Starkstromkabel mit einem Durchmesser von
mehr als 2 mm
außerhalb des Aggregat-Schaltkastens entsprechend zu den
Elektrogeräte-Normen ab. Die Abzweigung muß geschmiert
werden, damit sie dieselbe bzw. eine größere Isolierung hat als
die Starkstromverdrahtung selbst.
3 Schließen Sie keine Kabel mit unterschiedlichem Durchmesser
an dieselbe Erdungsklemme an. Eine lockere Verbindung kann
den Schutz verschlechtern.
150F
JVE, 5VE
Stromversorgung Max. 264 V/Min. 198 V
Stromversorgung Max. 242 V/Min. 198 V
0,9
16
0,03x2
0,4x2
150F
JVE, 5VE
16 A
H05VV-U3G
Die Kabelgröße muß den örtlichen Vorschriften entsprechen.
Abgeschirmtes Kabel (2 Kabel)
2
0,75-1,25 mm
Kabel mit unterschiedlichen
Durchmessern
2
(Ø1,6) verwenden, zweigen Sie die Leitung
250F
0,9
16
0,03x2
0,4x2
250F
