So installieren Sie den optionalen sie die optionale
Adapter-Platine (KRP2A51)
2
3
4
2 + 3

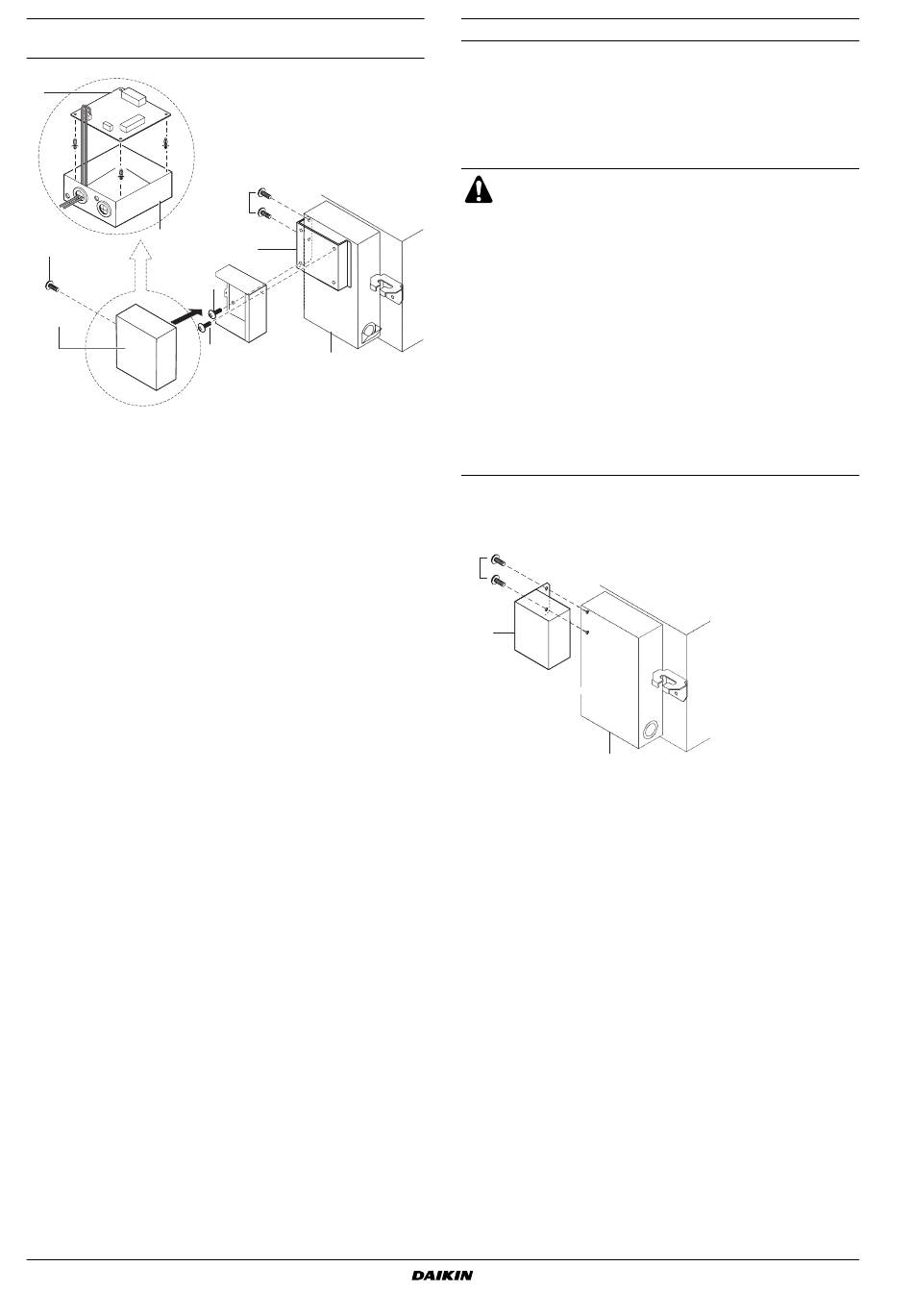

1 Schaltkasten
2 KRP2A51 (optionales Zubehör)
3 KRP1BA101 (Installationsbox)
4 Schraube (mit der Installationsbox geliefert)
5 EKMP25VAM (Montageplatte)
6 Schraube
1 Optionale Montageplatte (EKMP25VAM) anbringen.
2 Die optionale Platine (EKMP25VAM) in der Installationsbox
(KRP1BA101) anbringen.
3 Befolgen Sie die Installationsanleitungen des optionalen Kits
(KRP2A51 and KRP1BA101).
4 Das Platinen-Kabel durch die dafür vorgesehenen Öffnungen
führen und anbringen gemäß der Beschreibung in
Schaltkastens" auf Seite
5 Die optionalen Teile an der optionalen Montageplatte anbringen
- siehe Abbildung.
6 Den Schaltkasten befestigen, wenn die Kabel angeschlossen
sind.
Installationsanleitung
9
6
5
4
4
1
"Öffnen des
8.
Den optionalen Heizungsregler (BRP4A50A) installieren
Liegt bei Betreiben der HRV-Einheiten die Außentemperatur bei oder
unter –10°C, verwenden Sie einen bauseitig bereitzustellenden
Vorwärmer, um die Außenluft vorzuwärmen.
Wird ein Vorwärmer benutzt (Anfangseinstellung erforderlich), dann
ist für eine EIN/AUS-Intervall-Steuerung
erforderlich.
VORSICHT
I
Bei der Installation
Heizungen, Sicherheitseinrichtungen und bei Fest-
legungen hinsichtlich des Installationsortes müssen
die Vorschriften und Standards eingehalten werden,
die im entsprechenden Land gelten.
I
Für die elektrische Heizung einen nicht entzündbaren
Kabelkanal verwenden. Aus Sicherheitsgründen muss
zwischen Heizung und HRV-Gerät ein Abstand von
≥2 m eingehalten werden.
I
Für die HRV-Einheiten
Heizungen unterschiedliche Schaltkreise und Haupt-
schalter verwenden.
I
Für Informationen über Anfangseinstellungen beim
Remote Controller
19(29)-8-04 in Kapitel
Seite 12.
Den Heizungsregler außerhalb des Schaltkastens der HRV-Einheit
installieren - siehe Abbildung unten.
3
2
1
1 Schaltkasten
2 BRP4A50A (optionales Zubehör)
3 Schraube
1 Befolgen Sie die Installationsanleitungen des optionalen Kits
(BRP4A50A), um den Heizungsregler zu montieren.
2 Den Heizungsregler am Schaltkasten anbringen - siehe
Abbildung unten.
3 Das Platinen-Kabel durch die dafür vorgesehenen Öffnungen
führen und anbringen gemäß der Beschreibung in
Schaltkastens" auf Seite 8.
4 Den Schaltkasten befestigen, wenn die Kabel angeschlossen
sind.
das BRP4A50A-Kit
und Wartung elektrischen
und die elektrischen
siehe 19(29)-8-03 oder
"Liste der Einstellungen" auf
"Öffnen des
VAM150+250FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P586307-1 – 2019.06
