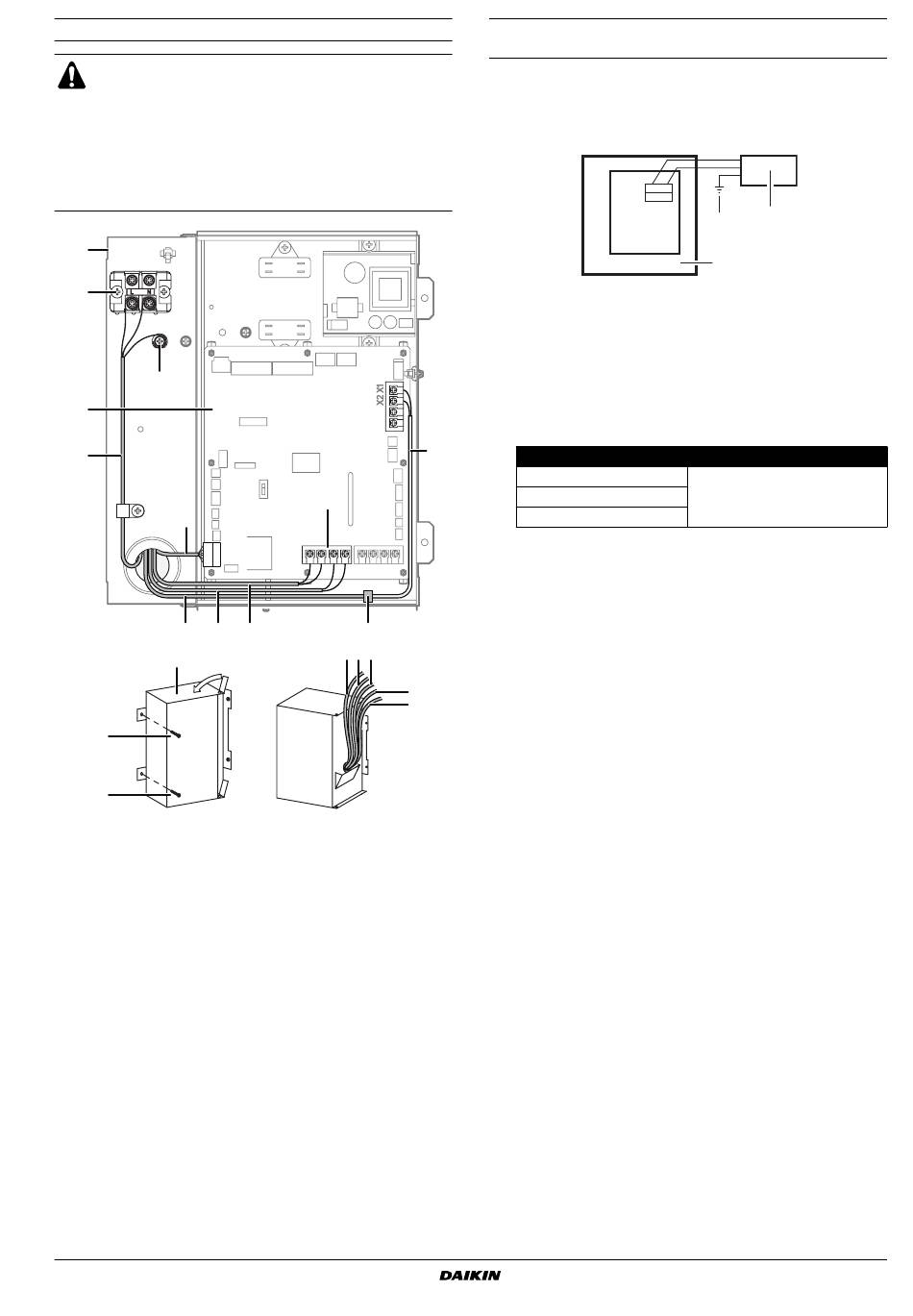

Öffnen des Schaltkastens
ACHTUNG
Achten Sie darauf, daß vor der Öffnung der Abdeckung die
Haupteinheiten und alle anderen Geräte, die an die
Haupteinheit angeschlossen sind, ausgeschaltet werden.
I
Entfernen Sie die Schrauben, mit denen der Deckel
befestigt ist, und öffnen Sie den Schaltkasten.
I
Sichern Sie das Stromkabel und die Steuerleitungen
mit einer Klammer, siehe folgende Abbidungen.
1
2
3
4
5
6
X9A
7 8
12
13
13
1 Schaltkasten
2 Anschlussplatte
3 Anschluss für Erdung
4 Regler-Platine
5 Stromversorgungskabel
6 BRP4A50A (optionales Zubehör)
7 Doppeltes oder verstärktes isoliertes, biegsames Kabel
2
(0,75 mm ) zu externer Luftklappe oder Heizgerät (bauseitig zu
liefern)
8 KRP2A51 (optionales Zubehör)
9 Übertragungskabel zu optionalem Regler
10 Anschlussplatte Übertragungskabel
11 Kabel zum Anschließen zusätzlicher Luftklappe oder Heizgerät
12 Deckel des Schaltkastens
13 Befestigungsschraube
14
Isolierte Zylinderkabelmuffe (0,75 mm
VAM150+250FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P586307-1 – 2019.06
10
P2 P1 F1F2
9 14
5 6 7
8
9
2
) (bauseitig zu liefern)
Erforderliche elektrische Anschlüsse für eine weitere
bauseitige Außenklappe
Die Außenklappe verhindert das Eindringen von Außenluft, wenn der
HRV abgeschaltet ist (siehe auch Abbildung 2, Punkt 19).
1. Die Leiterplatte der HRV-Haupteinheit steuert den HRV und
versorgt die Außenklappe mit Strom.
Die Quellenspannungsversorgung wird eingeschaltet, sobald
der HRV den Betrieb aufnimmt.
Sie wird unterbrochen, wenn der HRV wieder abgeschaltet wird.
11
Versorgungsspannung
220 V
230 V
240 V
2. Erforderliche elektrische Anschlüsse
Schließen Sie das eine Ende des Kabelsatzes an den X1/X2-
Anschluss auf der Leiterplatte an, und verbinden Sie das andere
Ende über die isolierte Zylinderkabelmuffe (0,75 mm
Kabel zur Außenklappe.
Achten Sie darauf, dass die Verkabelung nicht zu straff ist.
3. Erforderliche Einstellungen
• Betriebsart Nr.: 18 (Gruppensteuerung) oder 28 (individuelle
Steuerung)
• Einstellung für Schalter Nr.: 3
• Einstellung für Position Nr.: 03
X15A
2
3
PCB
1
1 HRV-Haupteinheit
2 Außenklappe
3 Erdung der Außenklappe, falls es
sich nicht um eine Konstruktion der
Klasse II handelt (EN60335-2-40)
Belastungskapazität
≤0,5 A
2
) mit dem
