Verdrahtung und Anschulüsse kombiniert mit dem
VRV-System

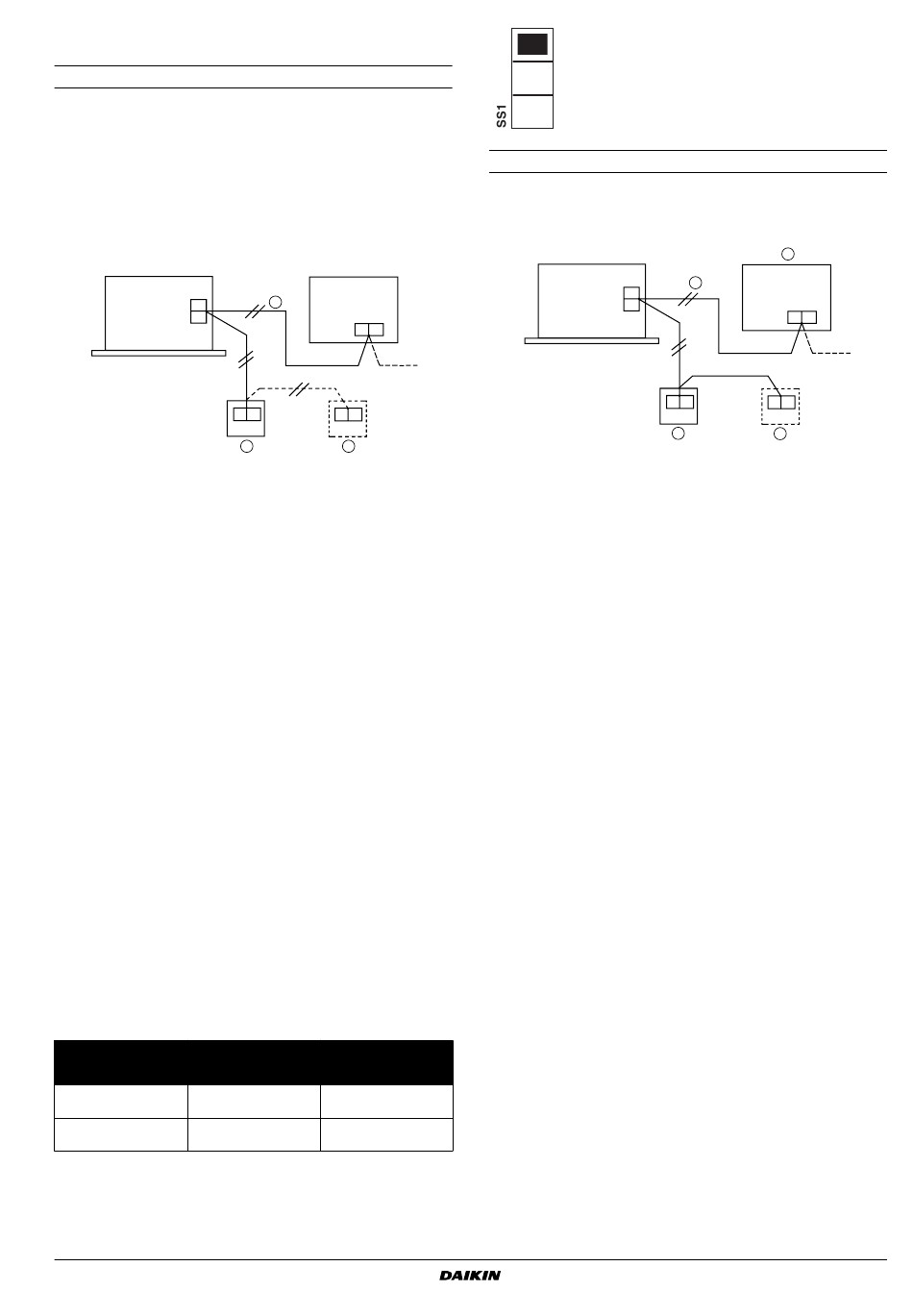

Standard 1-Gruppe verbundgesteuertes System
I
Die Fernbedienung der Klimaanlage kann bis zu 16 Klima-
anlagen und HRV-Einheiten im Innern steuern.
I
Anfangseinstellungen können für die Funktionen der HRV-
Einheiten (Vorkühlen/Vorheizen, Belüftung, Ventilations-Modus
und Auffrischen) vorgenommen werden.
Verwenden Sie die Fernbedienung der Klimaanlage, um die
Anfangseinstellungen für die HRV-Einheiten durchzuführen.
Siehe "Anfängliche
"Konfiguration" auf Seite 10.
VRV
P1
P2
1 Fernbedienung für Klimaanlage
2 HRV-Fernbedienung
Vorkühlen/Vorheizen
Wenn die Vorkühlen/Vorheizen-Funktion eingestellt wird, schaltet
sich die HRV-Einheit nach einer voreingestellten Zeit (30, 45 oder
60 Minuten) ein, nachdem die VRV-System Klimaanlage mit dem
Kühlen oder Heizen begonnen hat. Diese Funktion ist werkseitig aus-
geschaltet. Daher muß die Anfangseinstellung dieser Funktion mit
der Fernbedienung der Klimaanlage vorgenommen werden. Sollte
die Klimaanlage innerhalb von 2 Stunden nach Inbetriebnahme
unterbrochen und wieder gestartet werden, so kann diese Funktion
nicht eingesetzt werden.
Beispiel 1:
Um die Vorkühlen/Vorheizen-Funktion einzuschalten, und die HRV-
Einheit 60 Minuten nach Einschalten der Klimaanlage in Betrieb zu
setzen:
• Stellen Sie die Betriebsartnummer "17" für Gruppensteuerung
oder "27" für die Einzeleinstellung ein, die Einstellschalter-
nummer auf "2" und die Einstellpositionsnummer auf "02".
• Stellen Sie die Betriebsartnummer "17" für Gruppensteuerung
oder "27" für die Einzeleinstellung ein, die Einstellschalter-
nummer auf "3" und die Einstellpositionsnummer auf "03".
Beispiel 2:
Um den Belüftungsluftfluß auf eine hohe Einstellung umzustellen:
(Die Einheiten sind ab Werk auf mittleren Belüftungsluftfluß
eingestellt)
• Stellen Sie die Betriebsartnummer "17" für Gruppensteuerung
oder "27" für die Einzeleinstellung ein, die Einstellschalter-
nummer auf "4" und die Einstellpositionsnummer auf "02".
Beispiel 3:
Einstellung des
Ventilationsstufe per
Werkseinstellungen
Fernregler
Niedriger (L)
Niedrig
Luftdurchsatz
Hoch
Luftdurchsatz
Wenn der Fernregler angeschlossen ist, sollten die Schalter auf der
Platine der Wärmerückgewinnungs-Ventilationshaupteinheit
Standard-Werkseinstellungen stehen.
VAM150+250FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P586307-1 – 2019.06
Einstellungen" unter Abschnitt
HRV
3
P1 P2
P1P2 P1 P2
1 2
3 Verbindungskabel kann bis 500 m
verlängert werden.
Standard- Wenn wie in Beispiel 2
eingestellt
Niedriger (L)
Luftdurchsatz
Hoher (H) Ultra-hoher (UH)
Luftdurchsatz
NOR
H
M
Direktkanalanschlußsystem für System mit 1-Gruppen-Betrieb
Die Leitungsverbindungen und die Einstellung der Schalter an der
Leiterplatte der HRV-Einheit sollten dieselben sein wie bei
"Standardsystem für 1-Gruppen-System".
VRV
1
Fernbedienung für Klimaanlage
2
Fernbedienung für HRV
Stellen Sie die Schalter auf der Leiterplatte der HRV-Einheit auf die
Werksvoreinstellungen.
1 Achten Sie
"Direktkanalanschluß: aktiviert" gestellt ist.
I Falls die Fernbedienung für HRV noch nicht angeschlossen
ist, kann die Grundeinstellung mittels Fernbedienung für die
Klimaanlage
entsprechend der Vorgehensweise unter
Seite 10 die Modusnummer auf "17", die Einstellschalter-
nummer auf "5" und die Einstellpositionsnummer auf "02".
I Falls die Fernbedienung für HRV bereits angeschlossen ist,
sollte die Grundeinstellung mittels Fernbedienung für HRV
vorgenommen werden. Stellen Sie entsprechend der
Angaben unter "Festlegen der anfänglichen Einstellungen" in
der Bedienungsanleitung der Fernbedienung dieselben
Nummern ein wie oben beim Einstellen mittels Fern-
bedienung für die Klimaanlage.
2 Einstellungen für andere HRV-Funktionen sollten auf dieselbe
Weise wie bei "Standard 1-Gruppe verbundgesteuertes System"
auf Seite 16 vorgenommen werden.
auf
Werkseinstellungen: Die Schaltereinstellungen
NICHT ändern.
SS1 ist eine Einstellung für Spezialzwecke.
Werden die Einstellungen geändert, kann die
Einheit nicht mehr normal betrieben werden.
3
P1
P2
P1P2 P1 P2
1
2
3
Maximale Länge der verbindungsleitung:
500 m
4
Belüftungsgeschwindigkeit mittel (M)
darauf, daß die Grundeinstellung
vorgenommen werden.
"Konfiguration" auf
4
P1 P2
auf
Stellen Sie
