5.5

Bedien- und Anzeigeelemente

5.5.1 Bedienelemente Sägeaggregat und Parallelanschlag
Hinweis
Weiteres Zubehör sowie Absauggeräte siehe Werkzeug- und
Zubehör-Katalog / Online-Shop: www.feldershop.com.
Zusätzliche Tischverlängerungen
●
Zum exakten Parallelschneiden vor allem bei langen Werkstücken.
Gehrungsanschlag
● Gehrungsanschlag mit Gradraster für Tischnuten.
● Dank der Rastpunkte können unterschiedlichste Vielecke produziert werden.
Fahreinrichtung
●
Mit der Fahreinrichtung ist ein problemloses und unkompliziertes Platzieren
der Maschine möglich.
● Die Hebedeichsel ermöglicht das Rangieren auf kleinstem Raum.

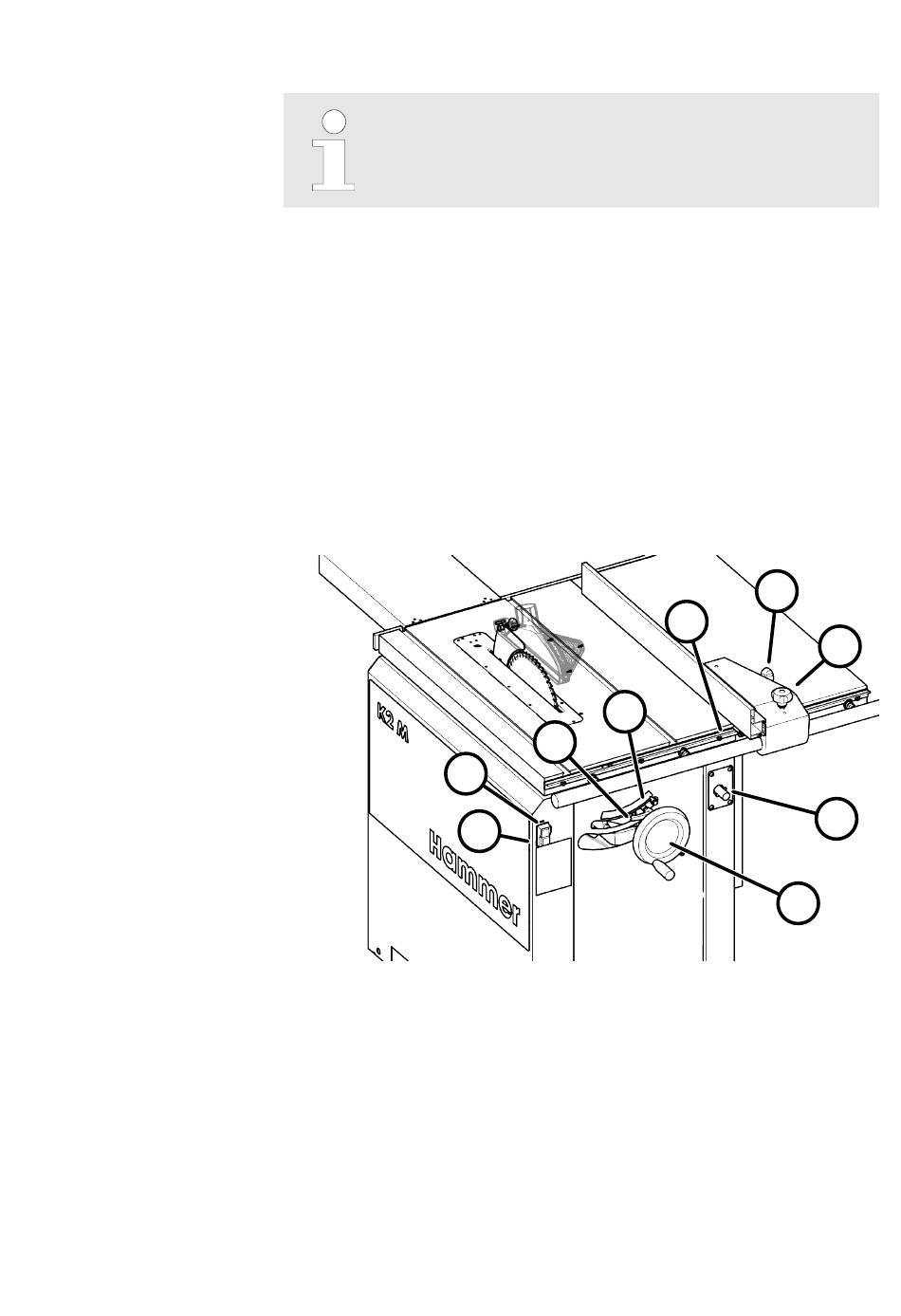

Abb. 10: Übersicht Bedienelemente
1 Sägeaggregat - Höhenverstellung
2 Sägeaggregat - Winkelverstellung
3 Skala – Angabe Kreissägewinkel
4 Klemmhebel – Winkeleinstellung
5 Klemmung Parallelanschlag
6 Skala - Angabe Schnittbreite
7 Klemmung Anschlagschiene (Lineal)
8 Grüne Start-Taste - Kreissäge EIN
9 Rote Stopp-Taste - Kreissäge AUS
3
4
8
9
Maschinenübersicht
7
6
5
2
1
