Aufstellen und Installieren
7.3

Installieren

7.3.1 Transportsicherung und Absaugung Sägeaggregat
Transportsicherung vom Sägeaggregat entfernen
38
2
1

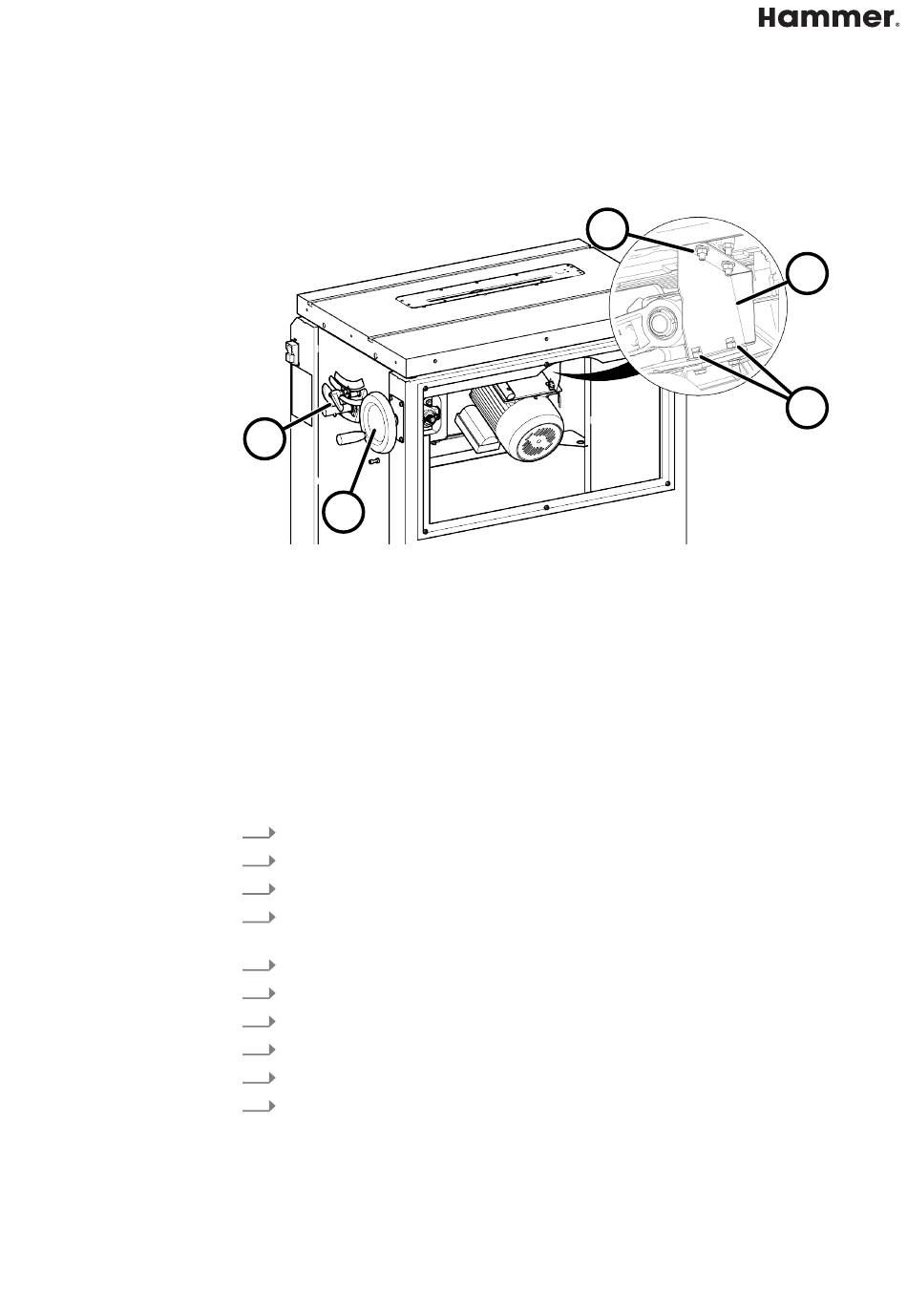

Abb. 21: Transportsicherung Aggregat entfernen
1 Handrad Winkelverstellung
2 Klemmhebel Schnittwinkelverstellung
3 Muttern Motorwippe
4 Muttern und Unterlegscheiben Transportbolzen (2x)
5 Transportsicherung
Werkzeug:
● Gabelringschlüssel 13 mm
Das Sägeaggregat ist für den Transport gegen Verstellung gesichert.
Vor dem Verstellen das Aggregates muss diese Transportsicherung entfernt
werden.
1.
Handrad auf die Schwenkwelle stecken.
2. Klemmhebel Schnittwinkelverstellung lösen.
3.
Muttern an der Motorwippe lösen.
4. Muttern der Transportbolzen lösen und zusammen mit den Unterlegscheiben
entfernen.
5. Sägeaggegat in Richtung 45° schwenken.
6.
Transportsicherung und obere Unterlegscheiben entfernen.
7. Kontermutter der Transportbolzen lösen.
8.
Transportbolzen entfernen.
9. Muttern an der Motorwippe festziehen.
10.
Alle Teile für einen späteren Transport der Maschine aufbewahren.
4
5
3
