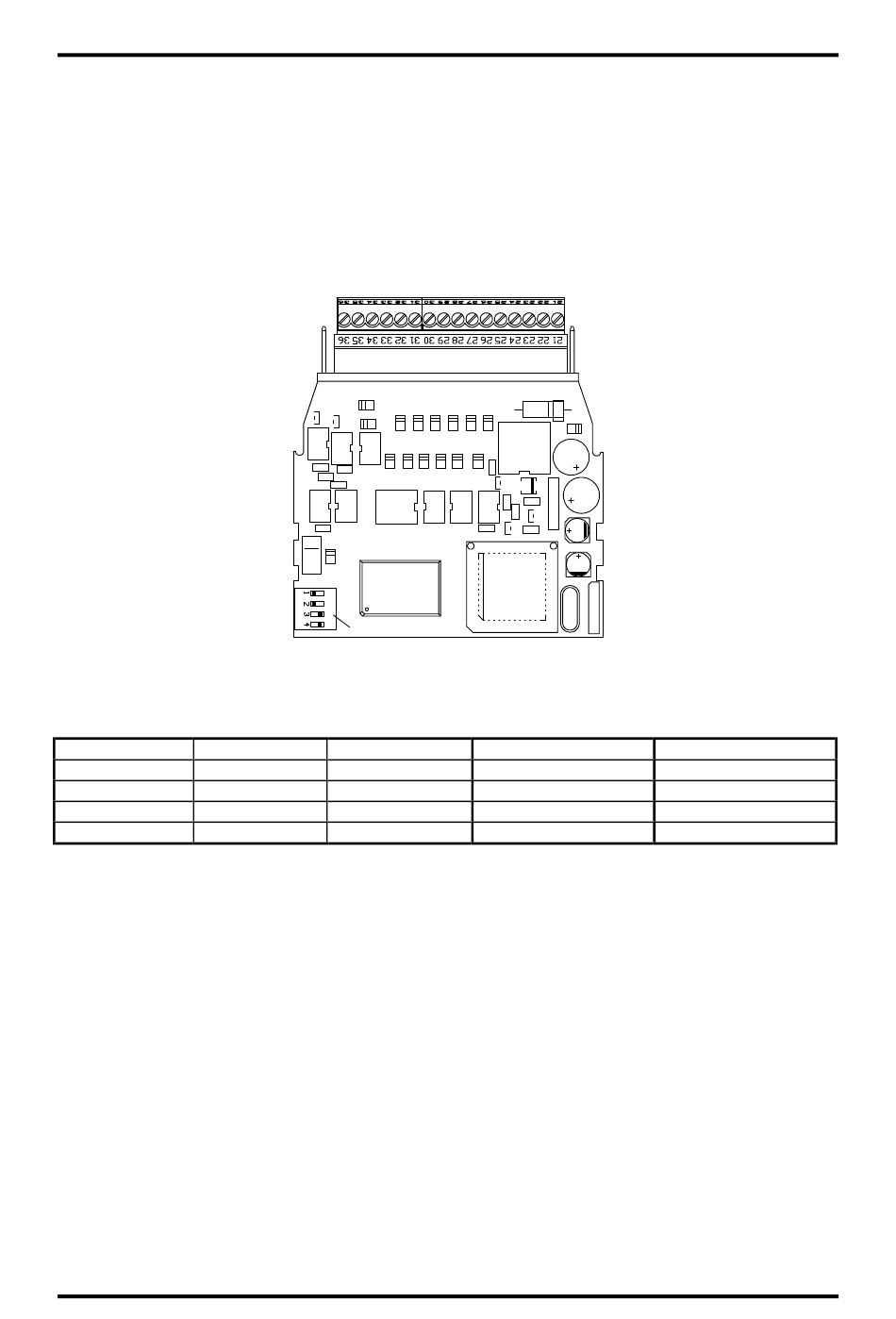

6. DIP - Schaltereinstellung

Über den im Gerät vorhandenen DIP Schalter läßt sich das DIGICON für die verschiedensten
Anwendungen anpassen.
Um die DIP - Schalterstellung des DIGICON ändern zu können, muß das Gerät geöffnet werden. Das
Gehäuse kann mittels eines Schraubendrehers in der Mitte auseinander gedrückt werden.
Achtung: Achten Sie bitte darauf, die Platine bzw. die Bauteile nicht mit dem Schraubendreher zu
beschädigen.
Die Werkseinstellung (default): Schalter 1 + 2 = OFF und 3 + 4 = ON.

6.1. DIP Schalter 1 + 2 (Clockfrequenz)

DIP Schalter 1 DIP Schalter 2
OFF
ON
OFF
ON
Das DIGICON erzeugt, wenn beide DIP - Schalter auf ON geschaltet sind, den Clock für das
Wegmeßsystem nicht mehr selbst, sondern verwendet das fremdgenerierte Taktsignal. Dieses darf
600KHz nicht übersteigen. Die Zykluszeit wird ebenfalls durch die Mastersteuerung generiert und ist
nicht mehr vom DIGICON beeinflußbar! Durch sehr lange Zykluszeiten kann es zu erheblichen
Zeitverzögerungen (Totzeiten) im Inkrementalzweig kommen.

6.2. DIP Schalter 3 (Test Error Bit)

Ist dieser DIP - Schalter ON (default = ON), so wird der Inkremental - Ausgang eingefroren (keine
Impulse), sobald am SSI - Eingang ein Fehler (Stop-Bit nicht gefunden oder Kabelbruch) festgestellt
wird. Ist der DIP - Schalter OFF, so ist die Auswertung des Errorbit abgeschaltet.

6.3. DIP Schalter 4 (Abs./Relativ-Mode)

Ist dieser DIP Schalter ausgeschaltet, wird der absolut-Mode aktiviert, d.h. beim Einschalten wird der
eingelesene SSI Wert als Inkrementalpulskette ausgegeben um die angeschlossene Steuerung auf
diesen Wert zu bringen. Wird der DIP-Schalter eingeschaltet, wird dies nicht durchgeführt, sondern nur
die Änderungen des SSI Wertes, ab dem Einschalten als Inkrementalimpulse ausgegeben.
Zur Synchronisierung der angeschlossenen Steuerung wird ca. 10 Sekunden nach Einschalten des
DIGICON ein CLEAR Impuls (C-Ausgang aktiv) gesendet. Dies geschieht sowohl im absolut - als auch
im relativ - Mode!
Ausgabe: Apr. 17
DIP Schalter
SSI - Clock
OFF 576 KHz (default)
OFF 288 KHz
ON 144 KHz
ON Mithör Mode.
Ink. Frequenz Aus. 1
288 KHz
144 KHz
72 KHz
144 KHz
DIGICON
DK/SI/V2
Ink. Frequenz Aus. 2
72 KHz
36 KHz
18 KHz
36 KHz
Seite: 6
