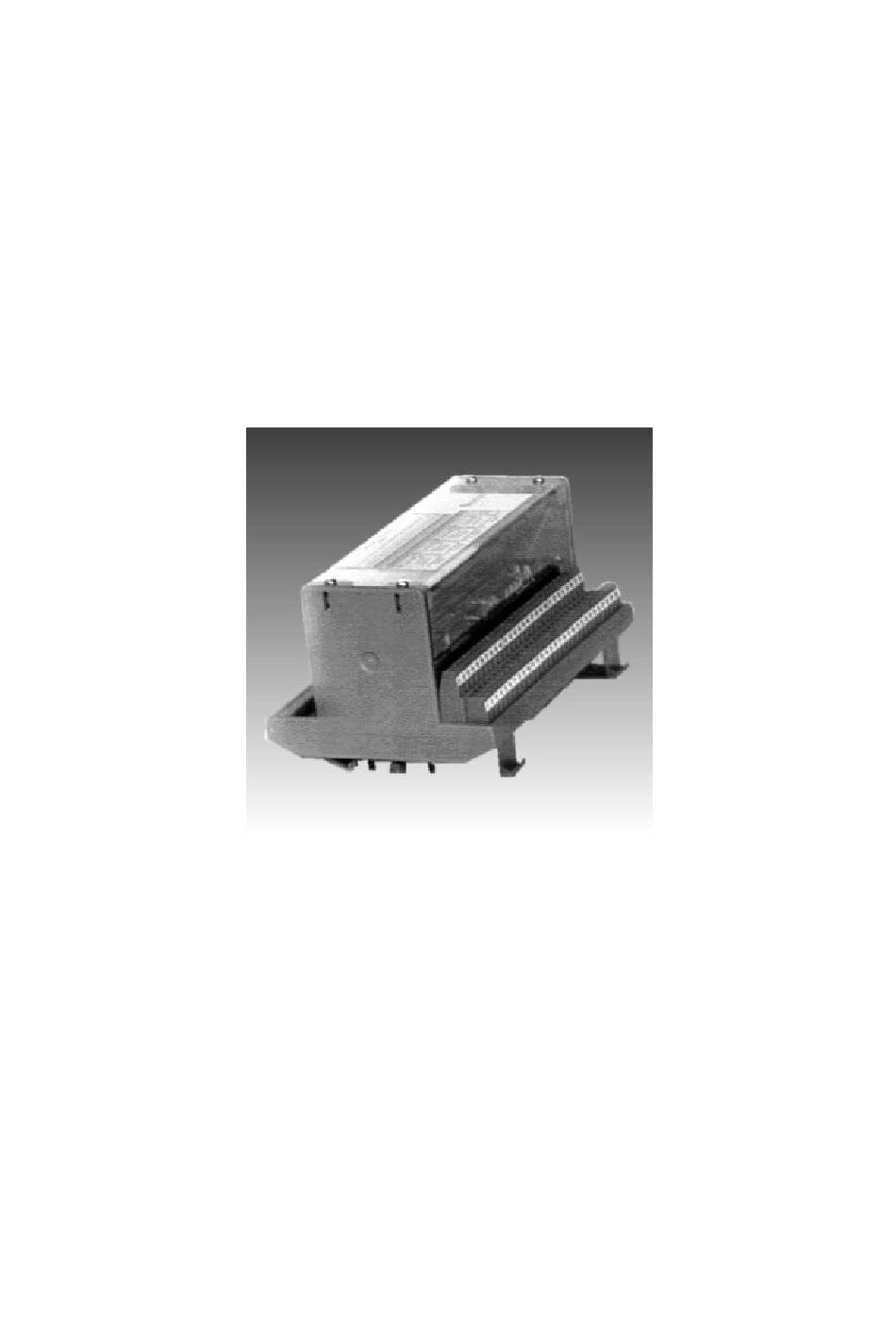

Digitaler SSI Converter
DIGICON
Type: DK/S/SS
Digitronic Automationsanlagen GmbH
Steinbeisstraße 3 • • D - 72636 Frickenhausen • • Tel. (+49)7022/40590-0 • • Fax -10
Auf der Langwies 1 • • D - 65510 Hünstetten-Wallbach • • Tel.(+49)6126/9453-0 • • Fax -42
Internet: http://www.digitronic.com • • E-Mail: mail@digitronic.com
Werbung
Verwandte Anleitungen für Digitronic Automationsanlagen DIGICON
Inhaltszusammenfassung für Digitronic Automationsanlagen DIGICON
- Seite 1 Digitaler SSI Converter DIGICON Type: DK/S/SS Digitronic Automationsanlagen GmbH Steinbeisstraße 3 • • D - 72636 Frickenhausen • • Tel. (+49)7022/40590-0 • • Fax -10 Auf der Langwies 1 • • D - 65510 Hünstetten-Wallbach • • Tel.(+49)6126/9453-0 • • Fax -42...
- Seite 2 DK/S/SS Automationsanlagen GmbH Zur Beachtung Dieses Handbuch entspricht dem Gerätestand vom 25 Mai 1994. Die Firma Digitronic Automationsanlagen GmbH behält sich vor, Änderungen, welche eine Verbesserung der Qualität oder der Funktionalität des Gerätes zur Folge haben, jederzeit ohne Vorankündigung durchzuführen.
- Seite 3 Inkrementalausgangs Eingeschaltet Inkrementalausgangs Ausgeschaltet Das Ausgeben der Inkrementalen Impulse benötigt im DIGICON sehr viel Zeit, wird bei dem DIGICON dieser Ausgang nicht benötigt oder ist er nicht vorhanden so kann durch einschalten dieses Schalters die Wandlungszeit des DIGICON herabgesetzt werden.
- Seite 4 DIGICON Digitronic DK/S/SS Automationsanlagen GmbH 5. Abmessungen Folgende Tragschienen können zur Befestigung des Gehäuses verwendet werden: NS 35 / 7.5 (DIN 50022) NS 35 / 15 (DIN 50022) NS 32 (DIN 50035) Seite: 4 Ausgabe: Apr. 02...
- Seite 5 Digitronic DIGICON Automationsanlagen GmbH DK/S/SS 6. Anschlußbelegung Klemme Bezeichnung 0V Winkelcodiererversorgung Data A (+) des Winkelcodierers Data B (-) des Winkelcodierers Clock A (+) des Winkelcodierers Clock B (-) des Winkelcodierers 24 VDC Versorgungsspannung des Winkelcodierers Abschirmung 0V Versorgungsspannung Clock A (+) des 1. SSI Ausgangs Clock B (-) des 1.
- Seite 6 8. Anhang: Erweiterung durch Master-Slave-Schaltung ( DK/S/SSE + DK/E/SS ) Werden am DIGICON mehr als 2 SSI Ausgänge benötigt so ist es möglich dies durch ein weiteres DIGICON im Slavemodus zu erreichen. Hierbei wird über ein 37 pol. Kabel eine Datenverbindung vom...
- Seite 7 Digitronic DIGICON Automationsanlagen GmbH DK/S/SS 9. Anhang: Klemmenbelegungsänderung V1.1 nach V1.3 Bei dem Versionswechsel des DIGICON von Version 1.1 auf die Version 1.3 wurde die Anschlußbelegung geändert. Zum einfacheren Austausch der Geräte hier nun die Umverdrahtungsliste: Klemme Bezeichnung Klemme Neu ( V1.3 ) Alt ( V1.1 )
