2. Einbau

Das Gerät wird im Schaltschrank auf eine "EN - Tragschiene" aufgerastet (sehen Sie Kapitel "4.
Abmessungen" auf Seite 4). Die Erdungsanschlüsse und Kabelabschirmungen sind auf kürzestem
Wege auf eine neben dem Gerät anzuordnende Reihenerdklemme zu legen. Durch die geerdete
Montageplatte und deren elektrischen Verbindung zur EN - Tragschiene, wird eine optimale Ableitung
der Einstreuungen auf die Abschirmung erreicht. Alle Kabelverbindungen sind im spannungslosen
Zustand herzustellen! Verwenden Sie nur abgeschirmtes, paarig verseiltes Anschlußkabel. Verlegen
Sie das Kabel nicht parallel zu Starkstromkabeln. Legen Sie, wenn möglich die Abschirmung auf
beiden Seiten auf.

3. Inbetriebnahme

DIGICON gemäß Anschlußbelegung mit dem Wegmeßsystem und der Steuerung verbinden. Sehen
Sie hierzu auch Kapitel 5. Anschlußbelegung auf Seite 5. Nach dem Einschalten der Steuerung erhält
das DIGICON seine Spannungsversorgung und gibt diese an das Wegmeßsystem weiter. Das
DIGICON besitzt eine Einschaltverzögerung von 10 Sekunden. Angeschlossene Geräte (z.B. SPS)
müssen dies berücksichtigen !
Wird das DIGICON im absoluten Mode betrieben (Sehen Sie Kapitel 6.3. DIP Schalter 4 (Abs./Relativ-
Mode) auf Seite 6), so wird nach dem Einschalten der Spannung ein Clearsignal ausgegeben und
dann auf den Wert des angeschlossenen Wegmeßsystems hochgezählt. Dieser Vorgang kann bei
langen Wegen und niedriger Taktfrequenz bis zu 120 Sekunden dauern und muß bei der
Einschaltlogik berücksichtigt werden.

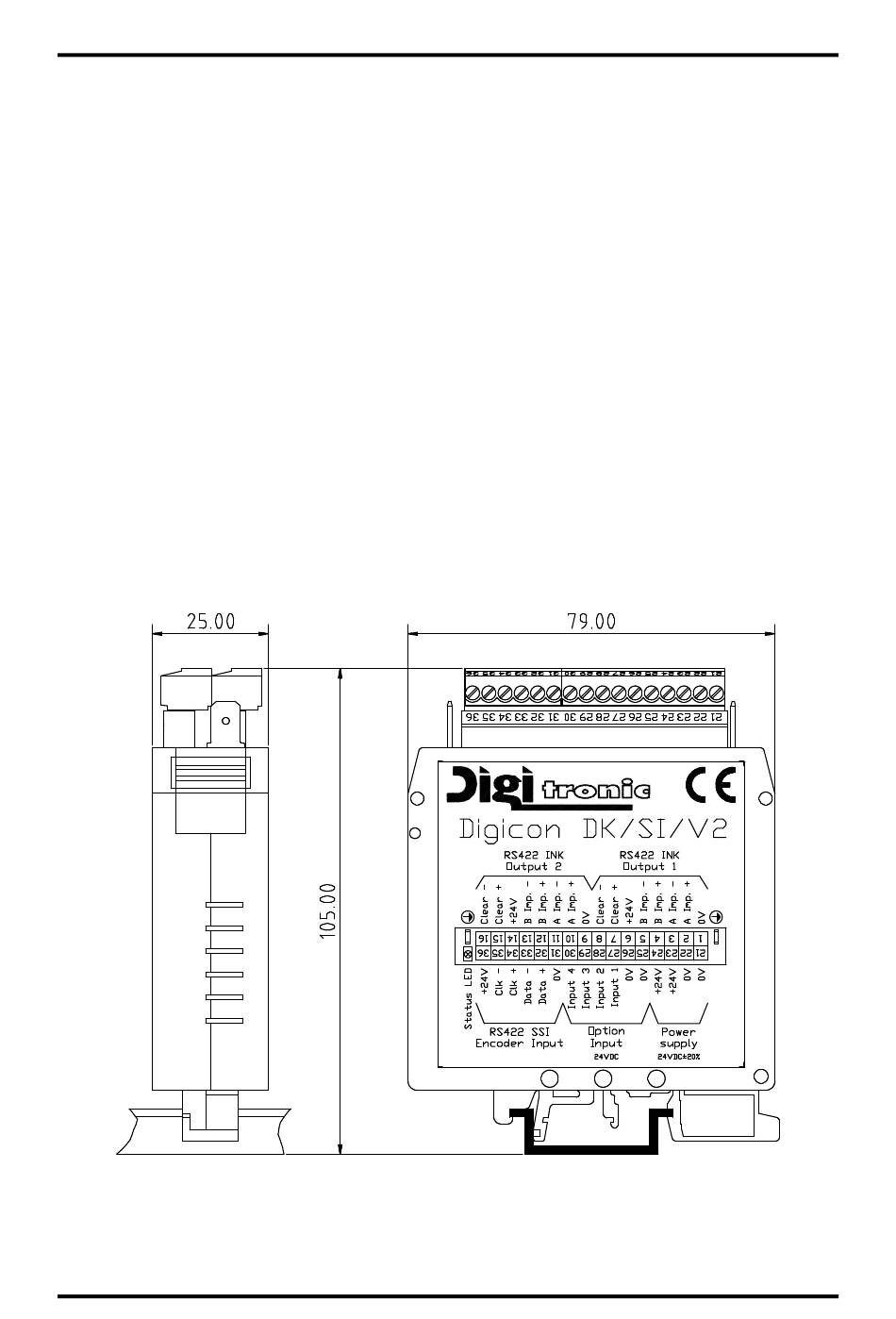

4. Abmessungen

Folgende Tragschienen können zur Befestigung des Gehäuses verwendet werden:
NS 35 / 7.5 (DIN 50022)
NS 35 / 15 (DIN 50022)
NS 32 (DIN 50035)
