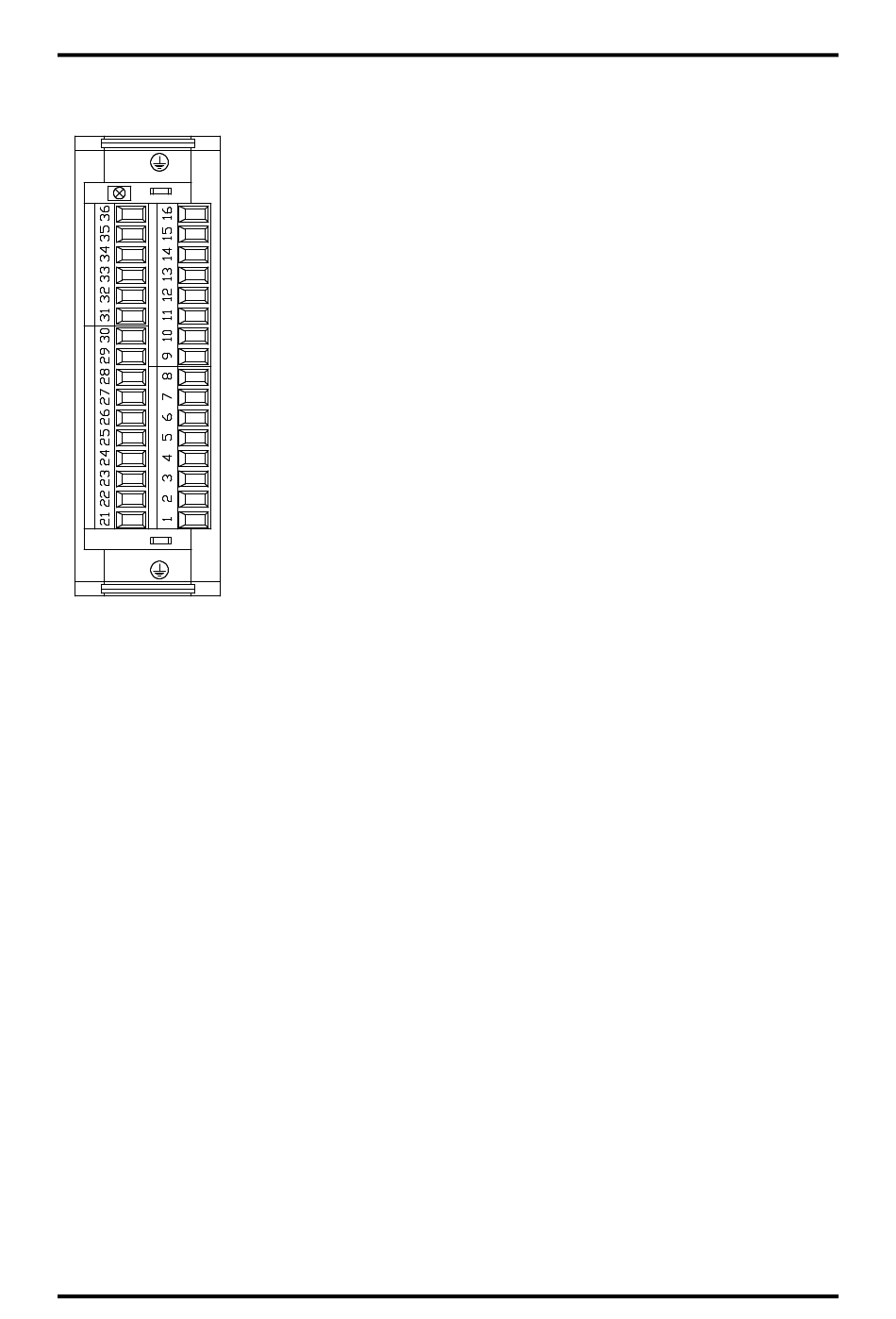

5. Anschlußbelegung
5.3. Anschlußbelegung Inkremental Ausgang 1 (4 Flankenwechsel je SSI Inkrement)
Klemme Bezeichnung
1 0V Versorgungsspannung
2 A Impuls (+) RS422
3 A Impuls (-) RS422
4 B Impuls (+) RS422
5 B Impuls (-) RS422
6 + 24 VDC Versorgungsspannung
7 Clear (+) RS422
8 Clear (-) RS422
5.4. Anschlußbelegung Inkremental Ausgang 2 (1 Flankenwechsel je SSI Inkrement)
Klemme Bezeichnung
9 0V Versorgungsspannung
10 A Impuls (+) RS422
11 A Impuls (-) RS422
12 B Impuls (+) RS422
13 B Impuls (-) RS422
14 + 24 VDC Versorgungsspannung
15 Clear (+) RS422
16 Clear (-) RS422
Hinweis: Die Klemmen 21, 22, 25, 26, 31, 1 und 9 sind untereinander verbunden.
Die Klemmen 23 und 24 sind untereinander verbunden.
Ausgabe: Apr. 17
5.1. Anschlußbelegung Versorgungsspannung
Klemme Bezeichnung
21 0V Versorgungsspannung
22 0V Versorgungsspannung
23 + 24V Versorgungsspannung
24 + 24V Versorgungsspannung
25 0V
26 0V
27 Eingang 1
28 Eingang 2
29 Eingang 3
30 Eingang 4
5.2. Anschlußbelegung SSI Eingang (Master)
Klemme Bezeichnung
31 0V Wegmeßsystemversorgung
32 Data A (+) des Wegmeßsystem´s RS422
33 Data B (-) des Wegmeßsystem´s RS422
34 Clock A (+) des Wegmeßsystem´s RS422
35 Clock B (-) des Wegmeßsystem´s RS422
36 + 24 VDC Versorgungsspannung des Wegmeßsystem´s
DIGICON
DK/SI/V2
Seite: 5
