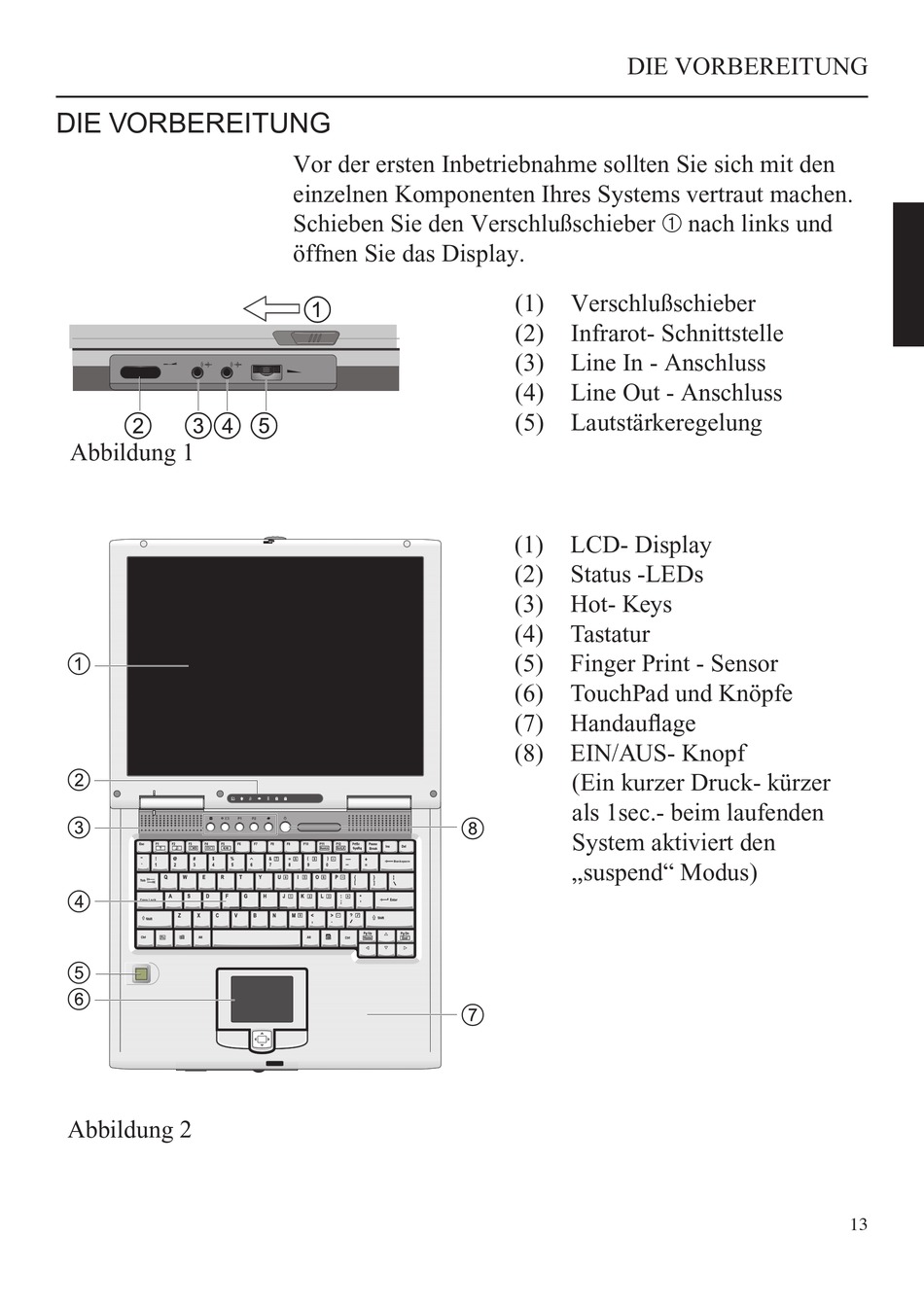

DIE VORBEREITUNG
Abbildung 1
Abbildung 2
Vor der ersten Inbetriebnahme sollten Sie sich mit den
einzelnen Komponenten Ihres Systems vertraut machen.
Schieben Sie den Verschlußschieber À nach links und
öffnen Sie das Display.
DIE VORBEREITUNG
(1)
Verschlußschieber
(2)
Infrarot- Schnittstelle
(3)
Line In - Anschluss
(4)
Line Out - Anschluss
(5)
Lautstärkeregelung
(1)
LCD- Display
(2)
Status -LEDs
(3)
Hot- Keys
(4)
Tastatur
(5)
Finger Print - Sensor
(6)
TouchPad und Knöpfe
(7)
Handauflage
(8)
EIN/AUS- Knopf
(Ein kurzer Druck- kürzer
als 1sec.- beim laufenden
System aktiviert den
„suspend" Modus)
13
