Installieren des Geräts
2.3.1 Montage des Geräts in einem Baugruppenträger (Rack)
•
•
•
•
Gehen Sie wie folgt vor, um das Gerät an einem Standard-Baugruppenträger (48 cm
[19 in]) zu montieren:
Hinweis
Sie können ein Gerät bestellen, bei dem sich die Kommunikationsports vorn oder
hinten am Gerät befinden. Befinden sich die Ports hinten am Gerät, können alle
Daten- und Stromkabel hinten am Rack installiert und angeschlossen werden.
1.
10
Baugruppenträgers in einer Umgebung, die der vom Baugruppenträger
erzeugten maximalen Umgebungstemperatur standhält.
Achten Sie ebenfalls darauf, dass Geräte im Baugruppenträger einen Abstand
von mindestens einer Einbaueinheit bzw. 44 mm (1,75 in) voneinander haben,
um Luftzirkulation durch Konvektion zu ermöglichen. Eine Zwangsbelüftung
ist nicht erforderlich. Jede zusätzliche Luftzirkulation verringert die
Umgebungstemperatur weiter und verbessert so die langfristige Zuverlässigkeit
aller im Baugruppenträger montierten Geräte.
Überschreiten Sie nicht die vom Hersteller des Baugruppenträgers angegebene
Höchstzahl der Geräte oder die Gewichtsbeschränkung.
Vermeiden Sie eine Überlastung des Versorgungsstromkreises. Beachten Sie die
Spezifikationen vom Hersteller des Baugruppenträgers für den Überstromschutz
und die Spannungsversorgung.
Stellen Sie sicher, dass der Baugruppenträger und alle Geräte über eine
ordnungsgemäße Masse-zu-Erde-Verbindung verfügen. Achten Sie besonders
auf Zuleitungen (z. B. Steckerleisten), die nicht direkt mit dem Zweigstromkreis
verbunden sind.

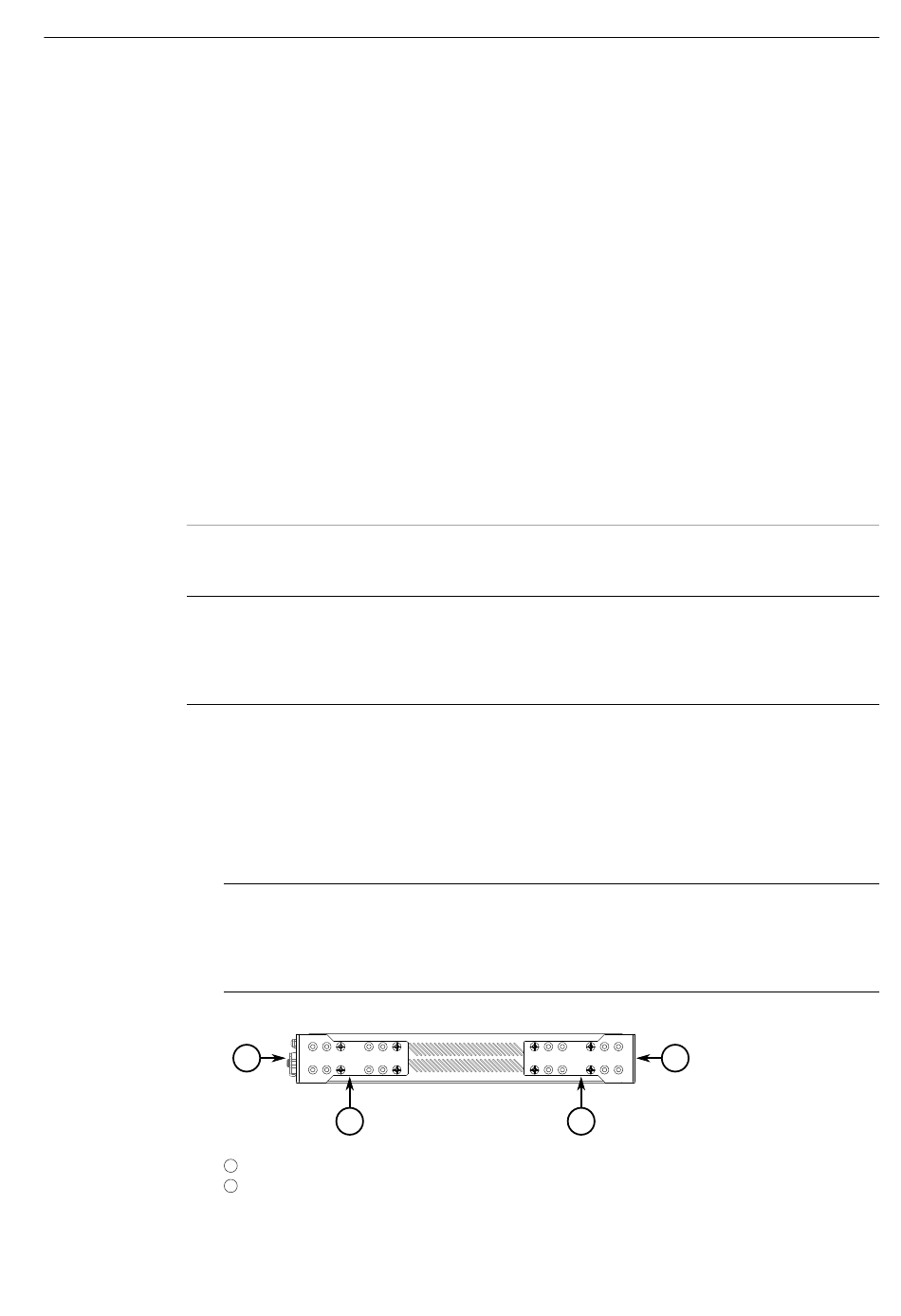

Vergewissern Sie sich, dass die Baugruppenträgeradapter auf der korrekten Seite
des Gehäuses installiert sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäuserückseite,
damit die Module und Ports zugänglich sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäusevorderseite,
damit die Management-Ports und LEDs zugänglich sind.
Hinweis
Das Gehäuse besitzt mehrere Montagebohrungen, so dass die
Baugruppenträgeradapter in bis zu 25 mm (1 in) Abstand von der Vorderseite
des Geräts installiert werden können.
1
3
Rückseite
1
Vorderseite
2
2
3
