Siko AP09/1 Benutzerinformation

Benutzerinformation
AP09/1
Absolute / Inkrementale elektronische
Positionsanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. AP09/1-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die Anzeige
muss ggfs. zusätzlich gegen schädliche Umweltein-
AP09/1 Datum 31.08.2017
Varianten-Nr.
Geräte-Typ
flüsse, wie z. B. Spritzwasser, Staub, Schläge, Tem-
peratur geschützt werden.
Achtung! Eine Beeinflußung durch elektromagne-
tische Felder ist zu vermeiden. Insbesondere dürfen
keine Magnetfelder (z. B. Haftmagnete oder andere
Dauermagnete) in unmittelbarer Umgebung auf das
Gerät einwirken.
Nach dem Aufschieben der AP09/1 auf die Vollwelle
und dem Einführen der Drehmomentstütze in die
vorbereitete Bohrung, wird durch den Gewindestift
M5 die Gerätehohlwelle mit der Maschinenvollwelle
verbunden (siehe Abb. 1).
• Zwischen Welle und der AP09/1 ist ein Schiebesitz
vorzusehen.
• Achten Sie auf geringen Wellen- bzw. Winkelver-
satz. Verspannungen sind zu vermeiden und die ma-
ximalen axialen und radialen Wellenbelastungen
zu beachten. Verspannungen führen zu erhöhter
Lagerbelastung, unzulässiger Erwärmung und
kürzerer Lebensdauer des Lagers.
• Insbesondere bei Verwendung der Drehmomen-
tabstützung Form A ist darauf zu achten dass
das Gerät bei der Montage nicht durch Verkanten
verspannt montiert wird. Dies ist bei der Wahl des
Bohr- ø zu beachten.
• Schläge auf das Gerät sind zu vermeiden.
• Auf richtigen Sitz des Axialdichtringes ist zu achten
(siehe Abb. 2)!
Drehmomentabstützung Form A: Stift-ø6h9

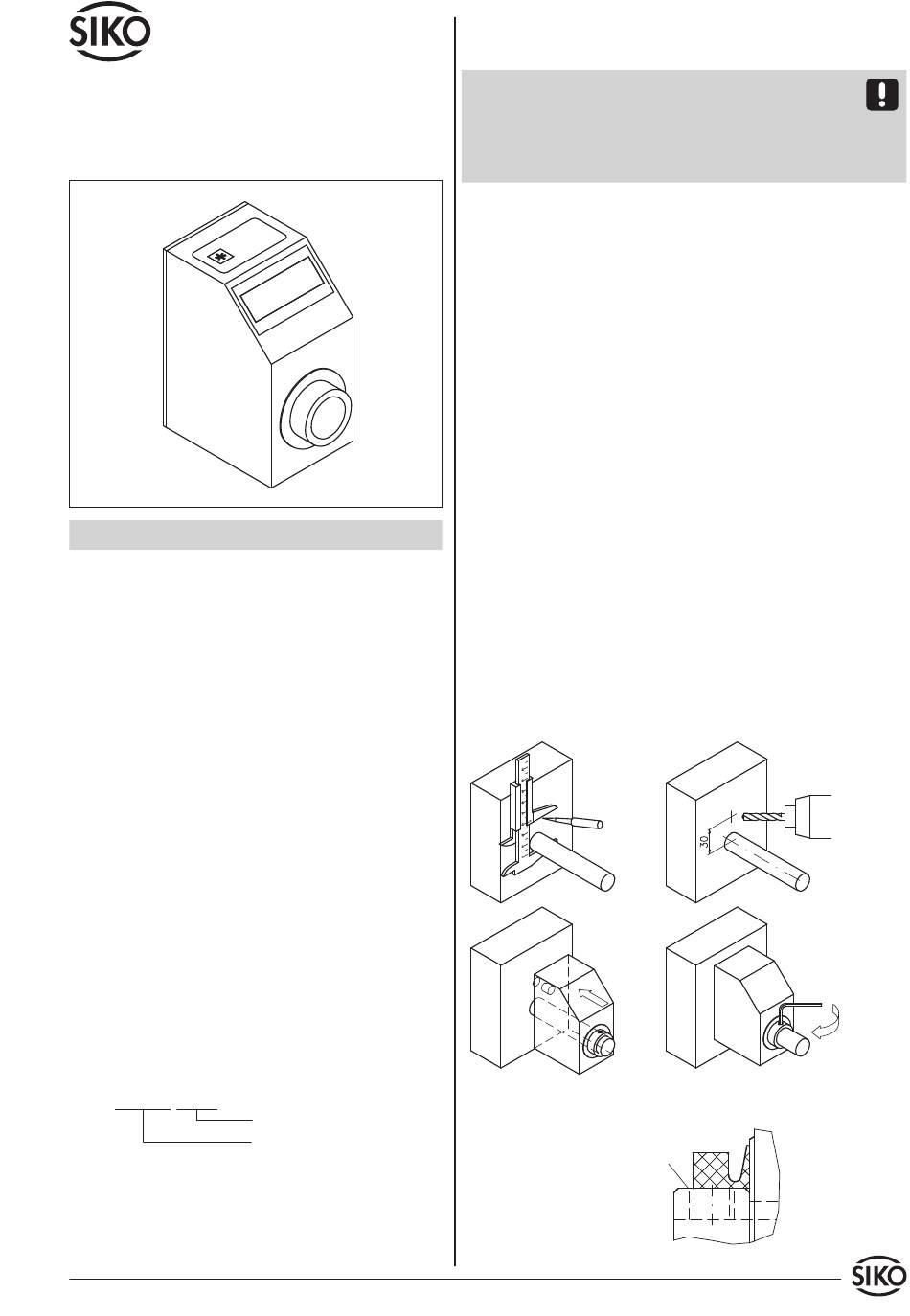

Abb. 1: Montagehinweise
Gewindestift bündig
Abb. 2: Axialdichtung
Art.Nr. 80401
Form B: Bohr-ø10+0.8
Änd. Stand 278/17 1
