Jaga heatwave large Montageanleitung Seite 3

heatwave large heatwave large
6x
A
1x
2
Ø 10 mm

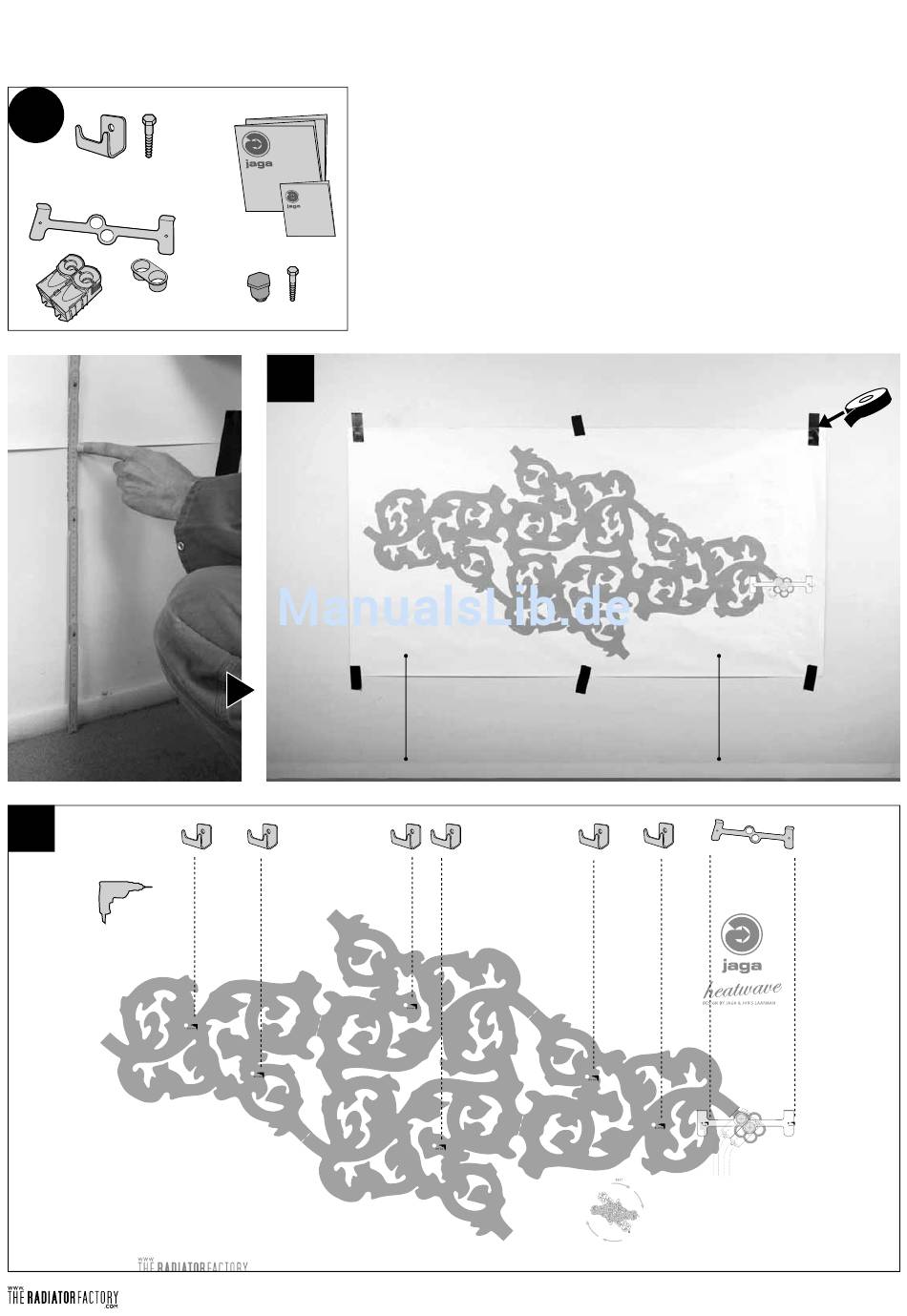

Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de
1x
verpakking.
Prenez l'outil de montage, les pièces pour la fi xation murale et le raccordement dans
l'emballage.
Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-
lanschluss aus der Verpackung.
Manual
2x
Remove the stensil, the fi xings and the valve connections from the packaging.
Ophangsjabloon volledig vlak tegen de wand aandrukken.
1
Halten Sie die Montageschablone völlig fl ach gegen die Wandmontage.
Ø 10 mm
Ø 10 mm
voorinstallatie - pré-install
Vorinstalliert - pre-install
Fixer le modèle de montage bien à plat contre le mur.
Make sure the stencil is fully stretched against the wall.
Voorkeurspositie.
=
Position recommandée.
Bevorzugte Position.
Preferred position.
Ø 10 mm
Ø 10 mm
=
Ø 10 mm
Ø 8 mm
Ø 8 mm
Boormal L - Modèle de montage L - Montagemodell L - Mounting model L
27200.22111301 - 0212 - JAGA.NV.
3
