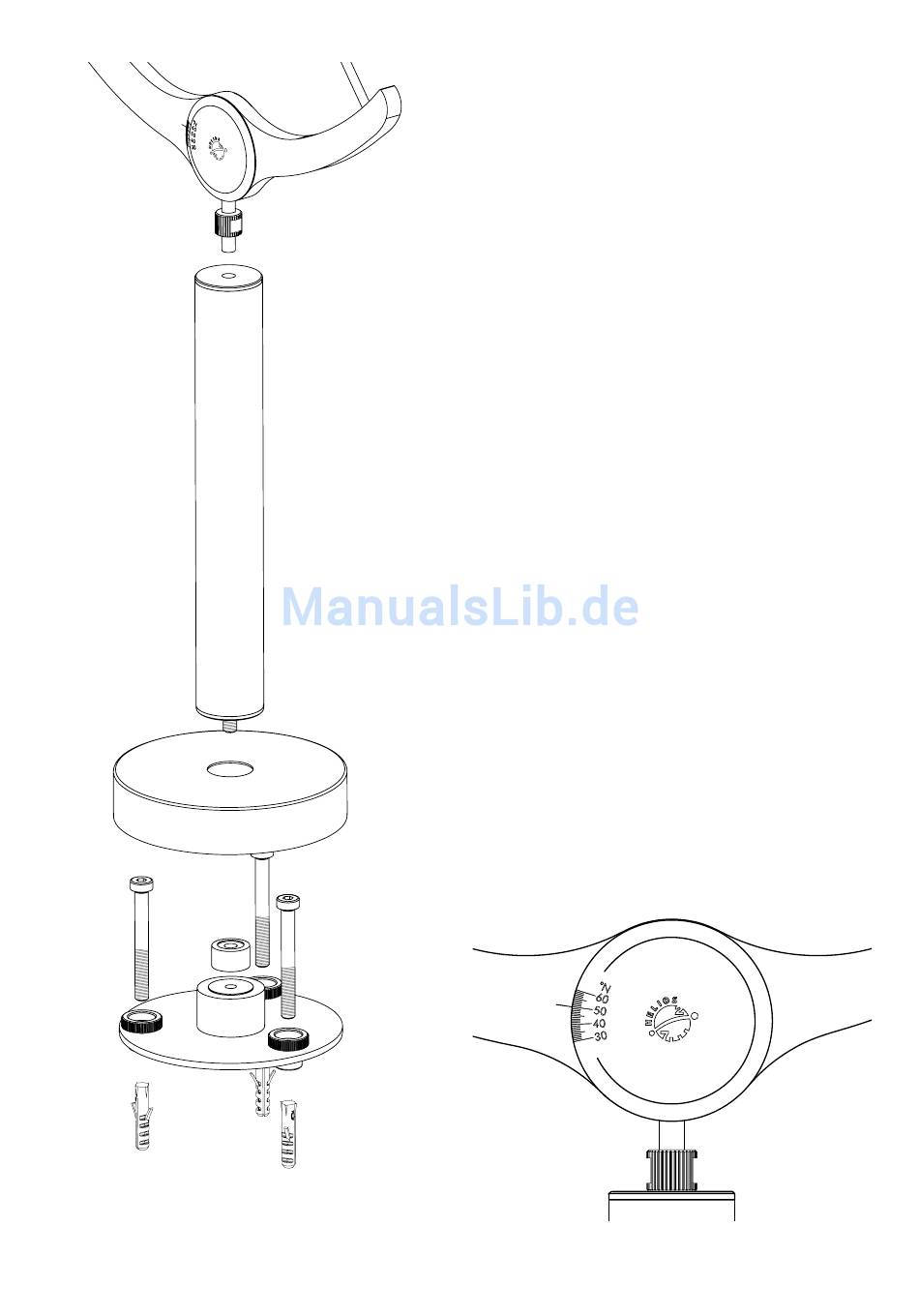

Bild 4: Ständermontage
5. Ständer auf-
schrauben
4. Deckel auflegen
3. Nivellieren
Montage der Sonnenuhr
Wählen Sie ein möglichst sonniges Plätzchen für
Ihre Sonnenuhr CHRONOS. Für die Montage mit
Dübeln benötigen Sie einen festen Untergrund
aus Stein oder Beton. Im Erdreich ist ein frost-
sicheres Fundament mit ca. 200 mm Durchmesser
vorzusehen.
Die sorgfältige Montage und Ausrichtung ist wich-
tig für die Genauigkeit der Sonnenuhr. Gehen Sie
dazu wie folgt vor
(Bild
1. Platzieren Sie die Fußplatte auf dem Funda-
ment. Markieren Sie die Mitte der Bohrungen
der Rändelschrauben. Setzen Sie mit einem
8mm Bohrer mindestens 60 mm tiefe Boh-
rungen für die Dübel und befestigen die Fuß-
platte mit den Schrauben M6 zunächst noch
lose.
2. Setzen Sie die mitgelieferte Libelle mittig auf
die Fußplatte.
3. Die Fußplatte wird mit den drei Nivellierschrau-
ben waagrecht (Luftblase der Libelle innerhalb
des schwarzen Rings) ausgerichtet und die
Schrauben werden nun fest angezogen.
4. Stülpen Sie die Abdeckung über die Fußplatte.
5. Schrauben Sie den Ständer auf die Fußplatte
fest auf.
6. Schrauben Sie nun die Sonnenuhr auf den
Ständer und ziehen die Kontermutter an.
7. Lösen Sie die rückwärtige Rändelschraube (im
Bild nicht sichtbar) an der Breitengradskala
etwas und stellen Sie den Breitengrad des
Standorts (s.
Tabelle 2
uhr an der Markierung ein
die rückwärtige Rändelschraube mit dem mit-
gelieferten Gabelschlüssel an.
Bild 5: Breitengradeinstellung
4):
auf Seite 8) der Sonnen-
(Bild
5). Ziehen Sie
[6]
